80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

    晶須是在人工控制條件下以單晶結(jié)構(gòu)形式生長(zhǎng)的尺寸細(xì)小 (直徑小于 3 μｍ)的高純度針狀纖維材料。與其它纖維狀增強(qiáng)材料相比,晶須具有兩個(gè)明顯特征。一、從外形上來(lái)說(shuō)，晶須的幾何尺寸細(xì)小，長(zhǎng)徑比較大，而材料內(nèi)部出現(xiàn)結(jié)構(gòu)缺陷的幾率正比于其尺寸大小，由此不難推斷出，晶須是一種內(nèi)含缺陷較少、強(qiáng)度很高的材料，故用作填充材料時(shí)，晶須不但能起增強(qiáng)作用，而且對(duì)基體材料的工藝性影響較小，從而實(shí)現(xiàn)微纖增強(qiáng)，使所得制品各向同性、表面質(zhì)量高；二、從結(jié)構(gòu)上說(shuō)，晶須是高純度的單晶體，原子排列高度有序，結(jié)晶完善，是一種高強(qiáng)度、高模量、耐熱、耐磨的高性能新型增強(qiáng)材料。將晶須加入到高分子材料中，不但能夠起增強(qiáng)作用，還能大大改善材料表面的光潔度。
    為了制得高強(qiáng)度的結(jié)構(gòu)材料，同時(shí)，使制品表面質(zhì)量較好，便于產(chǎn)品表面的后續(xù)處理，晶須作為增強(qiáng)填料引入硬質(zhì)聚氨酯泡沫塑料中是一種理想的選擇。為此，我們選擇了經(jīng)KH550處理后的活性硅鈣鎂晶須作為增強(qiáng)硬質(zhì)聚氨酯泡沫塑料的增強(qiáng)填料。研究過(guò)程中，將硅鈣鎂晶須按（0~80）份（相對(duì)于每100質(zhì)量份的聚醚）的比例引入硬質(zhì)聚氨酯泡沫塑料基體中，研究了硅鈣鎂晶須用量對(duì)增強(qiáng)硬質(zhì)聚氨酯泡沫塑料的主要力學(xué)性能和材料表皮結(jié)構(gòu)的影響。

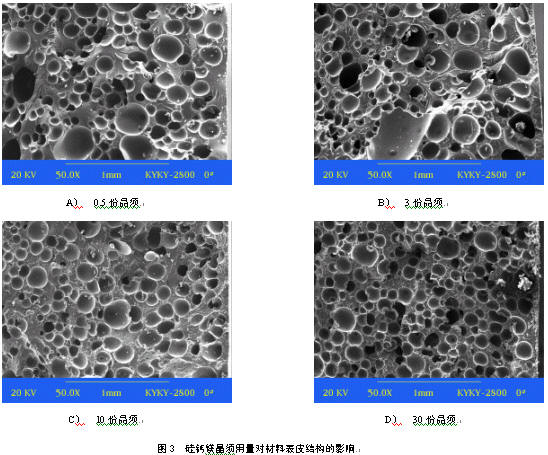

    圖1結(jié)果表明，隨著硅鈣鎂晶須用量的增加，材料的壓縮性能逐漸提高。但是，當(dāng)晶須用量超過(guò)60份/100份聚醚時(shí)，材料的壓縮性能開(kāi)始下降，這主要是由于隨著硅鈣鎂晶須用量的增加，物料粘度增大，物料的混合均勻性不好，材料表面和內(nèi)部均出現(xiàn)了大量的缺陷，致使材料的壓縮性能降低；圖2的結(jié)果表明，隨著硅鈣鎂晶須用量的增加，材料的沖擊強(qiáng)度有明顯的下降。
