肖方一 錢圣盈 毛曉東 張喜亮 李慧 吳馳飛
華東理工大學(xué)材料科學(xué)與工程學(xué)院, 上海 200237, E-mail:wucf@ecust.edu.cn
隨著人們對生活環(huán)境舒適性要求的提高、加上軍工產(chǎn)業(yè)的需求，阻尼材料的研發(fā)受到很多研究人員的關(guān)注。制備高分子阻尼材料的方法主要有共混[1]、IPNs[2]和高分子與有機(jī)小分子雜化[3]技術(shù)。共混法僅僅局限于高聚物與高聚物之間的共混，而高聚物與低聚物共混制備阻尼材料的方法鮮有報道。
本研究主要采用氯化丁基橡膠（CIIR）與石油樹脂共混，并添加其它組份制備綜合性能優(yōu)異的阻尼材料。為了研究石油樹脂對阻尼性能的影響，保持其它組份(ZnO、抗氧化劑、炭黑、硬脂酸)及含量不變。試樣的制備：CIIR、石油樹脂及和其它組份經(jīng)雙輥開煉機(jī)共混后，在150℃、10MPa條件下熱壓10min后冷卻得到厚2mm左右的片材。

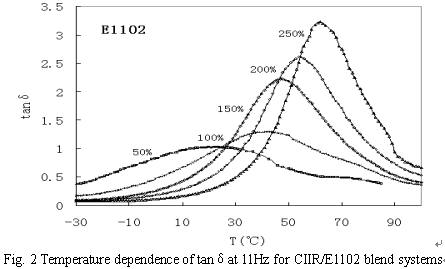

圖1是不同軟化點的5種石油樹脂(見表1)與CIIR共混物的內(nèi)耗(tanδ)曲線。從圖1可以看出，CIIR／石油樹脂共混體系只有一個 tanδ峰，這表明CIIR與石油樹脂是相容的；隨石油樹脂軟化點的提高，CIIR／石油樹脂共混體系的 tanδ峰逐漸向高溫偏移，這為我們設(shè)計不同使用溫度的阻尼材料提供了條件。圖2不同配比的石油樹脂E2203與CIIR共混物的內(nèi)耗(tanδ)曲線。隨著E2203含量的增加，tanδ峰逐漸向高溫偏移，tanδmix也顯著增加，阻尼性能變得越來越好。結(jié)果表明：CIIR／石油樹脂共混體系是一種兼有高阻尼、低成本和粘合性的新型阻尼材料，具有廣闊的應(yīng)用前景。
參考文獻(xiàn):
1. N.Yamada, S.Shoji, A.Sasaki, A.Nagatani, K. Yamaguchi, S. Kohjiya, and A. S. Hashim, J. Appl. Polym. Sci., 1999,71:855
2. Hu, R., Dimonie, V. L.,El-aasser, M. S., Pearson, R. A., Mylonahis, S. G., Sperling, L. H. and Fay, J., J. Polym. Sci. Part B: Polym. Phys., 1997,35:1501
3. C.-F. Wu, J. Appl. Polym. Sci., 2001, 80:2468
致謝：本工作得到國家863計劃（2002AA333020）項目的資助
論文來源:2004年全國高分子材料科學(xué)與工程研討會論文集
