復合材料

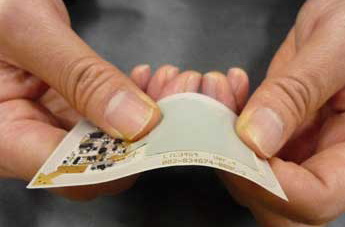

NEC宣布該公司正在研發(fā)的“有機自由基電池”厚度減少到了0.3mm。有機自由基電池是在電極活性物質中使用有機自由基化合物的電池。這款電池使電解液滲透到由有機自由基化合物和碳纖維構成的復合正極，從而實現膠狀的柔性電極。通過自由基部位的氧化還原反應進行充放電。
據NEC介紹，雖然有機自由基電池在IC卡和電子紙領域的應用備受期待，但此前難以使其厚度低于0.7mm，因而很難應用到標準厚度為0.76mm的IC卡上。此次采用印刷技術實現了電路基板與電池的一體化，從而將厚度降至原來的一半以下。由此可以在IC卡上配備需要大電力的畫面顯示功能、通信功能以及高級加密處理功能。
此次開發(fā)中，包裹電池的外裝材料使用了還可用于電路基板的厚度為0.05mm的聚合物薄膜。利用印刷技術制作電池時，不僅可在電路基板上直接形成負極，還在負極上層疊隔膜和自由基聚合物正極等，由此實現了0.3mm的厚度。而以前的電池僅外裝材料中使用的鋁（Al）層壓板的厚度就需要0.2mm。
此次開發(fā)的電路基板上還可以封裝小型電子部件。如果使用封裝有電池、天線和IC的電路基板，就可以制成內置電池且尺寸標準的IC卡。
對于3cm見方、厚度為0.3mm、電池容量為3mAh的試制品，NEC已經確認其單位體積的輸出密度為5kW/L。充電一次可進行2000次的顯示畫面更新、360次的連續(xù)閃爍發(fā)光，35次的位置信息發(fā)送等。另外，在充放電循環(huán)試驗中證實，500次充放電后仍可保持初期容量的75％�？膳c手機用鋰離子充電電池相媲美。
注：本網轉載內容均注明出處，轉載是出于傳遞更多信息之目的，并不意味著贊同其觀點或證實其內容的真實性。
（佳）
