一.塑料增韧的方?
塑料增韧的主要方法是以弹性体为分散相Q塑料ؓ(f)Z共增韧Q能大幅提高塑料的冲d度。弹性体增韧塑料主要要满三个条Ӟ(x)
1.Ҏ(gu)体与树(wi)脂Ş成两相结构，但也要有适度的相Ҏ(gu)以保证两相之间有良好的_接?
2.Ҏ(gu)体d量要辑ֈ一定的份数;
3.Ҏ(gu)体的分子链柔性要较低Q也是说需要较低的TgQ尤其是低温增韧时弹性体的Tg低Q低温韧性越好?
׃U弹性体是非极性材料，而塑?如PA、PBT)是极性材料，二者不相容Q纯Ҏ(gu)体不能有效增韧塑料Q故而需要通过接枝Ҏ(gu)POE形成POE接枝物，接枝的官能团能够与基材端基反应从而提供一定的相容性，使两相具有很好的_接性，从而能够基材?wi)脂大幅提高冲击强度。如CMG5805-L(POE-g-MAH)的MAH可与龙的端胺基反应Q可以有效增韧PAQ当5805-Ld一定䆾数后QŞ成了(jin)韧材料Q如?.

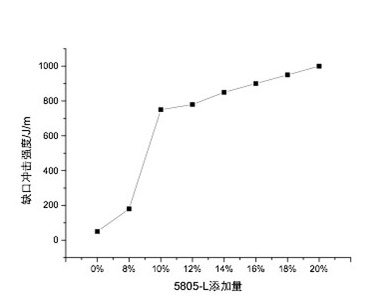

? 5805-L d量对PA6冲击强度的媄(jing)?
?塑料增韧的媄(jing)响因?
塑料增韧的媄(jing)响因素可以从Z的特性、弹性体相的l构和含量及(qing)两相间的_合力等三个斚w考虑?
1.?wi)脂ZҎ(gu)的影响
?wi)脂ZҎ(gu)对韧性的影响主要有两斚wQ?
一是树(wi)脂分子量?qing)其分布的?jing)响，增加分子量可提高冲击强度Q而增加低分子量组分会(x)降低冲击强度。当?dng)分子量过高加工性能下降Q反而不利于制品的综合性能。如?QPS分子量越高，PS/丁苯胶共物的冲击强度高?

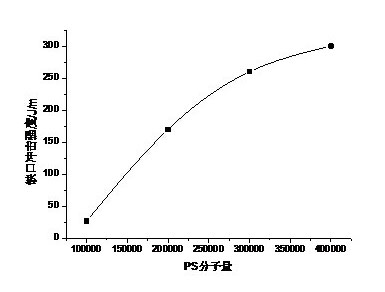

? PS分子量对PS/丁苯胶共物冲d度的影响
二是Zl成?qing)其?gu)的影响Q一般来_(d)在其他条件相同的条g下，Z分子链柔性越大，延展性越大，Z?wi)脂容易增韧?
2.Ҏ(gu)体的媄(jing)?
作ؓ(f)分散相，Ҏ(gu)体的含量、粒径、粒子间距、Tg、交联度{方面对塑料韧性均有媄(jing)响?以后?x)详l分?
3.Ҏ(gu)体怸Z?wi)脂之间_合力的影响
只有在弹性体怸Z之间有良好的_合力时Q弹性体_子才能有效引发、终止银Uƈ分担施加的负荗粘合力弱则不能很好地发挥以上三U功能，冲击强度׃。ؓ(f)增加两相之间的粘合力Q可采用接枝或者共聚的Ҏ(gu)Q所生成的共聚物L(fng)增容剂的作用Q从而大大提高冲d度?
lg可知Q不同的Z?wi)脂Q其增韧的难易程度不一栗当Z?wi)脂定以后Q韧性的高低主要是由分散相弹性体的种cd(qing)d量来军_。在保证Ҏ(gu)体与基体树(wi)脂良好的_合力的前提下，选择合适的Ҏ(gu)体(主要是弹性体接枝?Q对增韧?wi)脂臛_重要?
