东丽在“h与RU技?016?5?5?7日于太^z横滨国际会(x)展中?j)D?上，展出?jin)将纤l和?wi)脂制成的条带放入模具嵌入成型的“热可塑UD(Uni-Directional)条带?qing)射出合成型技术”。与利用普通玻璃强化树(wi)脂的成型品相比，弯曲强度提高(sh)(jin)1倍，弯曲Ҏ(gu)模量提高(sh)(jin)2倍。而与整体采用纤l增强树(wi)脂基复合材料(CFRP)刉相比，成本更低。目前该技术尚在开发之中，q没有关于品化和量产化的具体计划，其目标是用树(wi)脂替换金属部件以实现轻量化?

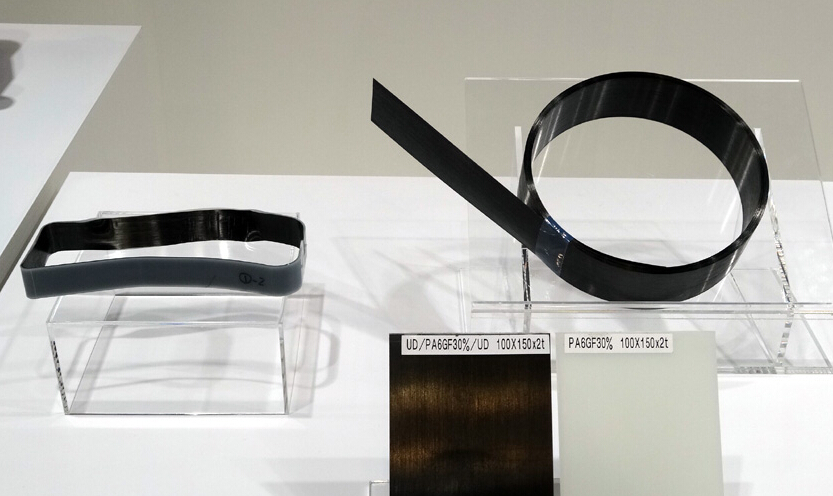

东丽展出的热可塑UD条带?qing)射出合成型技术”。右侧的白板为玻璃纤l强化聚酰胺板，左侧为CFRP条带夹着该白板制成的三明ȝ构的样品
使用的碳U维带沿同一方向排列纤l_(d)用聚酰胺(PA6)固定聚集C赗此ơ展出的样品是用两片厚度?.3mm的碳U维带夹着厚度?.4mm?PA6?按重量比例?5%的玻璃纤l?制成的。弯曲强度方面，普通的出成Ş品ؓ(f)315MPaQ而开发品(样品)提高C(jin)553MPa。干燥状态下的弯曲弹性模量从13GPa提高C(jin)51GPa。而且Q含有水分时的弯曲弹性模量的下降E度斚wQ普通射出成型品高达50%Q而开发品控制在了(jin)20%?br />
虽然开发品的强度与整体采用CFRP刉时相比要低一些，“但从利用树(wi)脂替换金属部件的角度考虑Q?个部件中既有强度必须要与金属相当的部位，也有无需q么高强度的部位。对于目前正在开发的q项技术，如果只在强度必须要与金属相当的部位用碳U维Q便可降低成本?东丽)?
