Lorenz Kunststofftechnik公司开发了一U采用天然纤l增强材料制成的防火、可h且生态友好的团状模塑?BMC)Q它h较低的生产成本且有助于保护环境，减少qV?/strong>
U维增强塑料(FRP)已成量化l构应用的标准，然而，其生产趋势正在{向采用替代的天然材料Q以降低能源成本q实现生物降解?
现在QLorenz Kunststofftechnik公司已开发了一U采用黄ȝl、棉U维或剑ȝl制成的团状模塑?BMC)Q根据组成，它们展示ZcM传统FRP的性能Ҏ(gu)?
按照应用的不同，U维的长度可以选择Q据此，可以通过模压或注塑成型的方式来加工材料?

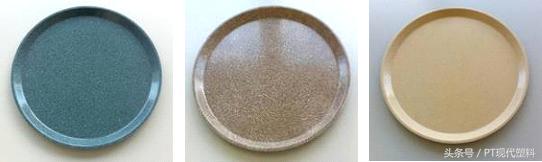

此外Q不同的天然增强材料q开辟了新的应用可能Q比如，由棉U维增强的热固性塑料易于喷涂、层压或抛光Q因此也可用于特D设计的部g?
q项新的开发是以久l考验的BMC 0204为基Q它已含有两U生态友好的材料Q以酸钙作为填充剂Q以ATH作ؓ(f)ȝ剂、。通过采用新的天然U维取代ȝU维Q降低了生中的能耗，q而减了qV?
Ҏ(gu)应用的不同，可以选择U维的类型和长度Q比如，采用剑麻U维增强的配L(fng)拥有非常低的加工收羃?-0.1%?0.3%)Q而棉U维增强的热固性材料拥有超q?000 MPa的高Ҏ(gu)模量和低磨损性，它们的密度都非常低，只有1.65?.7g/cm3,因而有助于降低重量?
天然U维增强塑料(生物复合材料)通常提供了良好的隔热、隔声性能Q通过改变BMC的实际组成，q些性能q能得到单独调整Q从而赋予正常的高度易燃的天然纤l以的防火性能?
在UL94可燃性试验中Q一?.5 mm厚的试样Q其火焰可以?0s内被扑灭Q这一l果相当于V0最佳防火等U?
此外Q生物复合材料极为常见的吸湿问题Q也可通过正确的材料组成而得到解冟뀂按照ISO 62的吸湿性测试结果，采用纤l的生态友好BMC?.5%Q采用黄ȝl的生态友好BMC?.3%Q采用剑ȝl的生态友好BMC?.8%?
q种天然U维增强的BMCQ不仅可以采用模压成型工艺，也可以采用注塑成型工行加工，q意味着q今为止只能采用FRP生的更为复杂而精致的部gQ也能够采用生物复合材料被生产出来?
在成型中Q对料筒的温度要求是20?0℃，模具本n的温度是140?70℃，q意味着该材料适合于各U应用，从大型的汽R内饰部gQ到l小的电(sh)子组件?
所有的Lorenz天然U维增强热固性塑料都可回ӞҎ(gu)材料l成Q?00%的切割和冲压废料均能重新利用?
U维的能量回收是中性的Q燃烧后无残渣?
׃q种W合RoHS标准的复合材料不含卤素或M重金属化合物Q因而M上具有高度的生态友好性且对h体和生态系l无実?
Zq一步改善这一性能QLorenz的专家们已经开始研I有机树(wi)脂基体材料，它将取代目前使用的聚酯树(wi)脂，由此Q完全由天然物质制成的复合材料将成ؓ(f)现实?
