聚苯胺（PANIQ是最有吸引力的赝?sh)容材料之一。ؓ(f)?jin)增强?sh)解质扩散q改善电(sh)极的?sh)化学性能Q需要精?j)设计的PANI形态。掺入碳材料也有利于提高PANI的@环稳定性、机械和?sh)化学性质。在该研I中Q应用简单的溶液法来合成颗粒沉积的管状PANI。由于结构清晎ͼ在电(sh)密度ؓ(f)4 A/gӞ比容量（CFQ达?37.8 F/g。此外，自合成的氧化石墨烯QGOQ简单地与颗_沉U的状PANI混合Q以制备更有效的?sh)容性材料。由于来自PANI的赝?sh)容和GO的官能团以及(qing)来自GO的电(sh)化学双层?sh)容的协同效应，优化的PANI/GO甉|实现?75.0 F/g增强的CF倹{在q行2000ơ@环重复充?攄(sh)q程后，对于优化的PANI/GO甉|Q也获得90Q的CF保留率和高(sh)90Q的q_库仑效率?/span>

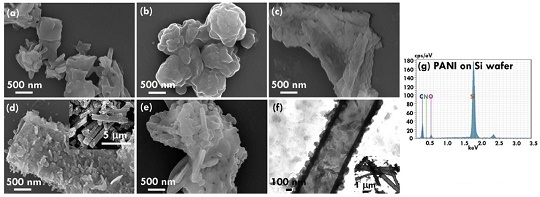

Fig. 1. 使用QaQ?、（bQ?2、（cQ?8、（dQ?4和（eQ?6 h制备的SEM图；使用24时制备PANI的（fQTEM囑֒QgQEDX光谱图?/span>

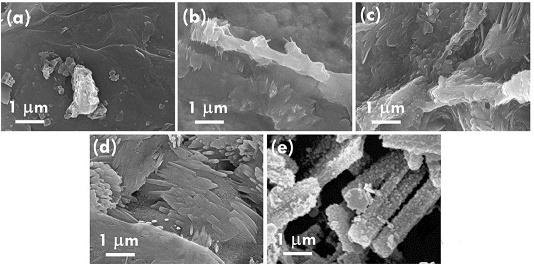

Fig. 2. 复合材料的SEM图，PANI:GO比率为（aQ?:1、（bQ?:2、（cQ?:1、（dQ?:1和（eQ?:0?/span>

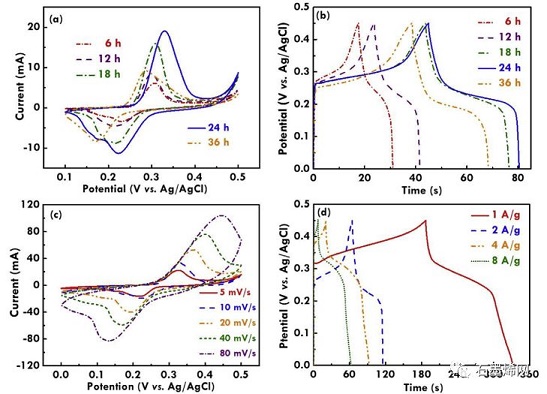

Fig. 3. QaQ以10 mV/s获得的CV曲线和（bQ用不同时间制备的PANI甉|Q以4 A/g获得的GC/D曲线Q?4时制备的PANI甉|Q（cQ在各种扫描速率下测量的CV曲线和（dQ在不同甉|密度下测量的GC/D曲线?/span>

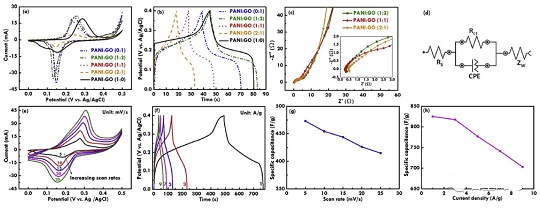

Fig. 4. PANI、GO和不同PANI与GO比率的PANI/GO甉|Q（aQ以10 mV/s扫描速率量的CV曲线和（bQ在5 A/g的电(sh)密度下量的GC/D曲线Q不同PANI和GO比率的PANI/GO甉|的（cQ奈奎斯特图和（dQ相应等效电(sh)路；PANI与GO的比例ؓ(f)1Q?Q优化的PANI/GO甉|Q（eQ不同扫描速率量的CV曲线、（fQ不同电(sh)密度测量的GC/D曲线、（gQ从CV曲线获得CFg相应扫描速率之间的关pd以及(qing)QhQ从GC/D曲线获得CF值和相应甉|密度之间的关pd?
相关研究成果?018q由台北U技大学Lu-Yin LinNl，发表在Electrochimica ActaQhttps://doi.org/10.1016/j.electacta.2017.10.195Q上。原文：(x)Enhanced electrocapacitive performance for the supercapacitor with tube-like polyaniline and graphene oxide compositesQElectrochimica Acta 259 (2018) 348e354Q?
