热固性短U维增强聚合物（SFRPQ复合材料具有优U的热E_性、尺寸稳定性、刚性和耐腐蚀性，是非常有前景的轻质材料，已广泛用于军事，汽R?span class="hrefStyle">航空航天工业{领域。目前，主要制备Ҏ(gu)Z用片状模塑料QSMCQ和块状模塑料（BMCQؓ(f)原料q行压塑和注塑，生效率高，产品_ֺ良好Q但制备周期长，生成本高，q难以制造Ş状复杂的零g?
华中U技大学快速制造中心首ơ提ZZ_床Ȁ?/a>增材刉（SLSQ的纤l_(d)环氧热固性树(wi)脂的制备成Ş一体化工艺Q能够克服上q缺点，制备的复合材料具有三l连l碳U维Q尼龙（PA12Q／?wi)脂QEPQ三元结构，q表现出比大多数已报道的SLS材料更高的拉伸和弯曲强度?
?. 纤l增强热固性复合材料的生程

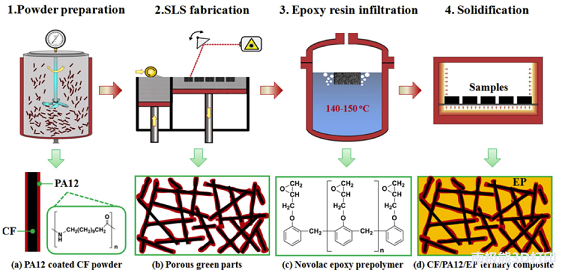

其制备过E如?。第一步，碳U维QCFQ经表面处理后与PA12混合搅拌QCF表面涂覆一层薄薄的PA12Q得到用于SLS的PA12QCF复合_末Q第二步Q采用SLS工艺q行打印QPA12在激光的高温下熔化，起到_结剂的作用QCF怺q接QŞ成网状结构，打印出多孔预制体Q第三步Q在高温负压条g下，用高性能环氧?wi)脂QEPQ浸润预制gQ最后，对复合材料进行固化，制备出CFQPA12QEP三元复合材料?

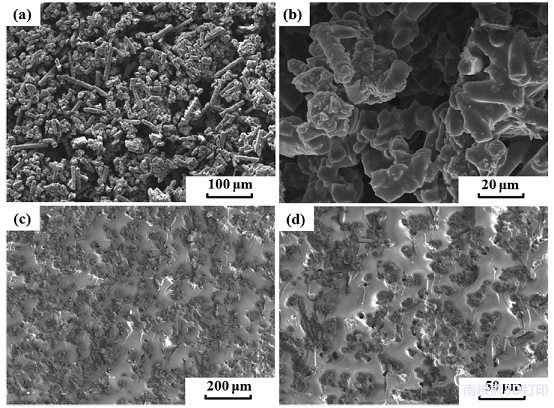

?. CFQPA12QEP三元复合材料素坯表面QaQbQ和?wi)脂填充后截面（cQdQ的SEM囑փ
从图2.aQb可以看出Q经SLS工艺处理后，PA12聚合物粘l剂已完全熔化，CFq接形成多孔l构Q便于后l液体环氧树(wi)脂的渗透填充。如?.cQd所C，填充后，EPZ与CF增强体相互渗透，形成三维q箋l构分散。其中，CF表面的PA12聚合物薄涂层有两个作用：(x)Q?Q在SLSq程中，在激光照下Q作为粘l剂离散的CFq接成多孔CF预制ӞQ?Q作Z间层Q增加CF与EPZ之间的化学相互作用和润湿性。复合粉末中_结剂PA12的相对含量决定了SLS素坯的初始强度和孔隙率。粘l剂多Q素坯的强度高Q孔隙率低Q渗透到复合材料中的环氧?wi)脂的量少。研I表明，在够强度后处理的前提下Q孔隙率最大化的PA12最优含量ؓ(f)25VolQ?
?. CFQPA12QEP三元复合材料与其他几USLS制备的聚合物基复合材料的性能Ҏ(gu)

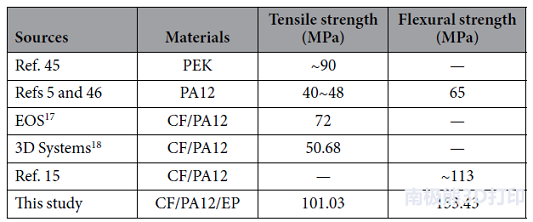

?昄Q该Ҏ(gu)制备的三元复合材料具有比其他几种SLS制备的聚合物基复合材料更高的拉和弯曲强度，分别辑ֈ101.03MPa?53.43MPa?/span>
?.三元复合材料的拉伸断裂面Q放大倍数为（aQ?00×Q（bQ?000×

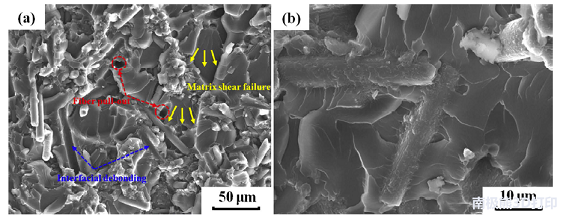

由图3.a可见Q复合材料表现出典型的脆性破坏行为，断裂表面h剪切变Ş的粗pŞ态。EPZ的变形和裂缝在不同方向上传播Q如头所指）Q裂~扩展被cMCF Q?PA12富集域阻挡ƈ被迫改变轨迹Q提高了复合材料的断裂韧性和强度。在破坏表面上可以观察到U维拉拔Q界面剥dZ破坏q三U纤l破坏机制。对比其他几USLS制备的聚合物基复合材料更高的拉和弯曲强度可归因于：(x)Q?QCF的均匀分布Q（2Q由机械联锁和化学相互作用引L(fng)CF和EP之间良好的界面结合，如图3.b?
