熱烈祝賀本課題組成員王維維的文章 Preparation and Performances of Degradable Polybenzoxazine by Ring-Opening Metathesis Polymerization 發(fā)表于《ACS Sustainable Chemistry & Engineering 》。

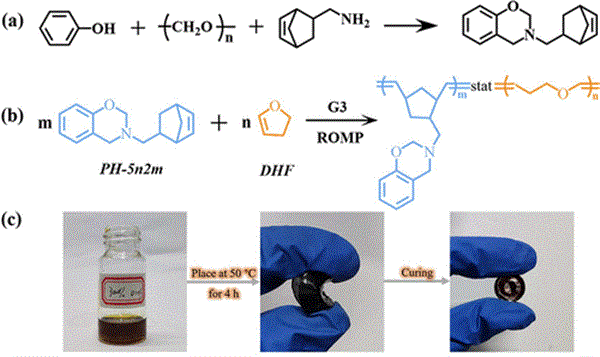

該文章合成一種具有降冰片烯結(jié)構(gòu)的新型苯并噁嗪，然后通過開環(huán)易位聚合與含有可裂解鍵的DHF共聚。這種方法產(chǎn)生的共聚物（PH-5n2m/DHF-x）具有不同質(zhì)量分?jǐn)?shù)的DHF，表現(xiàn)出優(yōu)異的熱穩(wěn)定性、韌性改善和降解性。具體而言，統(tǒng)計(jì)熱指數(shù)（Ts），聚合物的沖擊強(qiáng)度從270 kJ / m和0.97 kJ / m2分別提高到至 366.3 kJ / m和 4.56 kJ/m2。此外，本研究制備的碳纖維增強(qiáng)PH5N2m/DHF-50復(fù)合材料（PH-5n2m/DHF-50/CF）在酸性條件下也表現(xiàn)出降解性。值得注意的是，再生碳纖維的拉伸強(qiáng)度和斷裂伸長率分別為原始纖維的95%和99%。本文提出了一種可降解熱固性樹脂的開發(fā)方法，該樹脂具有優(yōu)異的熱穩(wěn)定性和更好的增韌性能。
