熱烈祝賀本課題組成員的文章Modified polybenzoxazine and carbon fiber surface with improved mechanical properties by introducing hydrogen bonds于2022.11.20發(fā)表于《European Polymer Journal》。

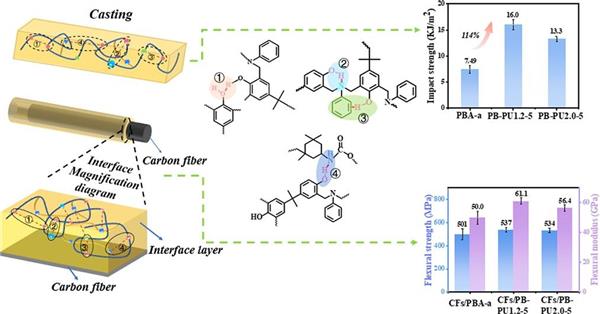

通過(guò)將新設(shè)計(jì)和合成的具有不同鏈長(zhǎng)的姜黃素基聚氨酯結(jié)合到聚苯并惡嗪（PU1.2 和 PU2.0）和碳纖維表面，能夠引入不同數(shù)量的氫鍵。改性聚苯并惡嗪表現(xiàn)出增強(qiáng)的機(jī)械性能，例如更高的韌性和彎曲強(qiáng)度，分別高達(dá) 16.0 kJ/m 2和 147 MPa。相比之下，該文章表面改性碳纖維增強(qiáng)苯并惡嗪復(fù)合材料的彎曲強(qiáng)度高達(dá) 537 MPa。此外，表面改性碳纖維增強(qiáng)聚苯并惡嗪改善的機(jī)械性能是因?yàn)榛诮S素的聚氨酯可以通過(guò)引入具有高濃度氫鍵的軟層來(lái)顯著改善基體和樹脂之間的界面附著力。該研究不僅提高了聚苯并惡嗪和碳纖維增強(qiáng)聚合物復(fù)合材料的力學(xué)性能，而且揭示了一種通過(guò)調(diào)節(jié)氫鍵含量來(lái)提高熱固性樹脂力學(xué)性能和碳纖維界面粘附力的新方法。
