祝賀我組王肖同學(xué)基于還原氧化石墨烯納米片表面構(gòu)筑CdS@h-BN異質(zhì)結(jié)及模擬日光產(chǎn)氫研究被Applied Catalysis B: Environmental期刊接收
近年來，模擬日光產(chǎn)氫為解決/緩解能源問題提供了一種綠色可持續(xù)有效途徑。然而，傳統(tǒng)光催化劑的光響應(yīng)性差、光誘導(dǎo)電流密度低、易發(fā)生電子-空穴復(fù)合等缺陷極大地限制了其催化產(chǎn)氫性能。本研究涉及通過結(jié)構(gòu)重筑策略在還原氧化石墨烯（rGO）表面構(gòu)筑CdS@六方氮化硼（h-BN）異質(zhì)結(jié)，克服了純h-BN寬帶隙所導(dǎo)致的光響應(yīng)差的不足。優(yōu)化后的三元復(fù)合光催化劑在模擬日光誘導(dǎo)下產(chǎn)生超高的光電流密度（2.7 μA cm-2），達到了純CdS NPs的3.3倍。研究表明，不同組分間有效界面的形成促進了電荷的傳導(dǎo)，抑制了光誘導(dǎo)電子-空穴的復(fù)合。所以，優(yōu)化后的三元復(fù)合光催化劑光化學(xué)與電化學(xué)特性均顯著提高，在模擬日光下，其產(chǎn)氫活性達到6465.33 mol·h-1·g-1，為純CdS NPs的10.9倍， h-BN/rGO的218.3倍。在420 nm光波照射下表觀量子產(chǎn)率達到19.8%。連續(xù)反應(yīng)20 h線性保持良好，且重復(fù)多次性能穩(wěn)定，表明再生性能及耐受性良好。本研究為構(gòu)筑低成本、高HER性能的非貴金屬基光催化劑提供了理論依據(jù)。
相關(guān)成果被Applied Catalysis B: Environmental期刊接收待發(fā)表，文章鏈接：

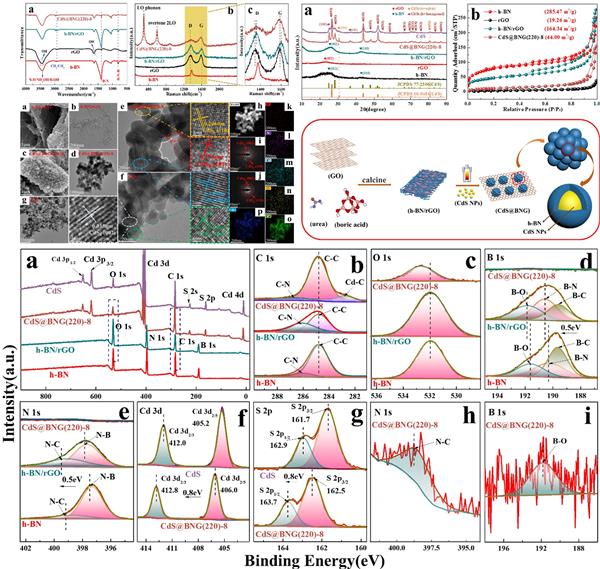

圖1. 結(jié)構(gòu)、形貌、組成表征
圖2. 催化性能、光電化學(xué)表征及催化機理
參考文獻：
1. [1] W. Wang, M. Xu, X. Xu, W. Zhou, Z. Shao. Perovskite oxide based electrodes for high-performance photoelectrochemical water splitting. Angew. Chem. Int. Ed. 59 (2020) 136–152.
2. Z. Zeng, A.D. Ziegler, T. Searchinger, L. Yang, A. Chen?, K. Ju?, S. Piao?, L.Z.X. Li?, P. Ciais?, D. Chen?, J. Liu?, C. Azorin-Molina?, A. Chappell?, D. Medvigy?, E.F. Wood. A reversal in global terrestrial stilling and its implications for wind energy production. Nat. Clim. Change 9 (2019) 979–985.
3. C. Vic, A.C.N. Garabato, J.A.M. Green, A.F. Waterhouse, Z. Zhao, A. Melet, C. Lavergne, M.C. Buijsman, G.R. Stephenson. Deep-ocean mixing driven by small-scale internal tides. Nat. Commun. 10 (2019) 1–9.
