我組一種葫蘆狀中空介孔二氧化硅微粒負載Ag/AgBr肖特基結(jié)光催化劑相關(guān)研究發(fā)表于Environmental Science: Nano期刊
鹽酸四環(huán)素（TTC）是一種具有生物毒性的抗生素，會對生態(tài)系統(tǒng)造成嚴重破壞。近年來，鑒于光催化技術(shù)獨特的優(yōu)勢，被認為是解決這一問題的一種有效手段。然而，光響應較弱、電荷傳導較差及目標物富集能力不強是傳統(tǒng)光催化劑普遍存在的問題，嚴重影響其對目標污染物催化降解性能。為此，本研究設計并制備了一種具有超高BET比表面積（1181.57m2/g）及強光吸收能力的葫蘆狀中空介孔SiO2顆粒，并將其用于負載Ag/AgBr肖特基結(jié)。光電化學表征顯示，由于Ag/AgBr肖特基結(jié)及氨基修飾葫蘆狀中空介孔SiO2微粒協(xié)同作用，該光催化劑光響應性及界面電荷傳導特性均顯著提升，并促進·OH活性自由基的有效生成。最終優(yōu)化后的催化劑（40wt%HSAA）表現(xiàn)出顯著增強的TTC催化降解活性（3.79×10-2min-1），是商用P25性能的28.3倍，是純AgBr的 12.8倍。進一步研究表明，該催化劑對于TTC的礦化能力同樣得到顯著提升，經(jīng)過90min/150min的光照，約72.04%/81.17%的TTC被礦化，明顯高于P25及其它Ag/AgBr基光催化劑的礦化能力，可以有效防止TTC副產(chǎn)物的毒性影響，對于有效解決生態(tài)系統(tǒng)中抗生素污染物具有一定研究意義。
該研究被發(fā)表在Environmental Science: Nano期刊：https://pubs.rsc.org/en/content/articlelanding/2020/en/d0en00746c/unauth#!divAbstract

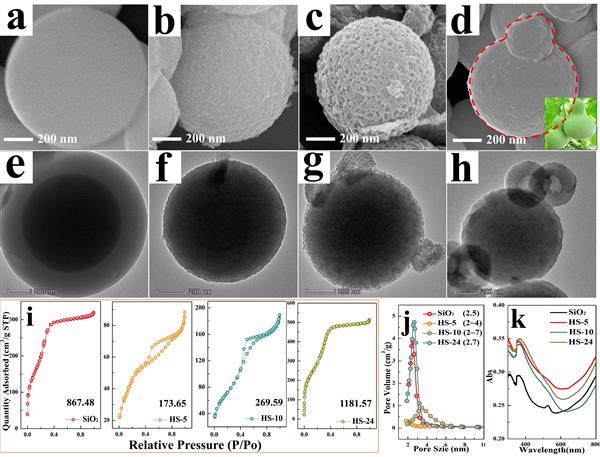

圖1. SEM、TEM、氮吸附及ICP分析
圖2. TEM、HRTEM及能譜表征

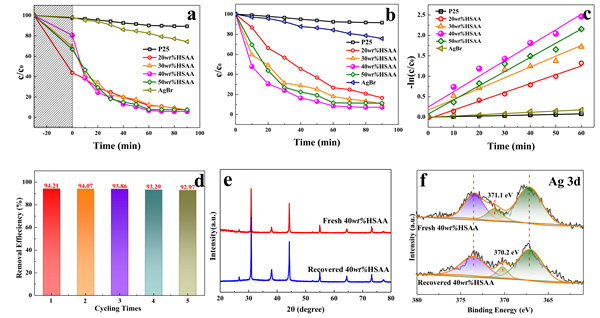

圖3. 催化性能
圖4. 電化學表征.

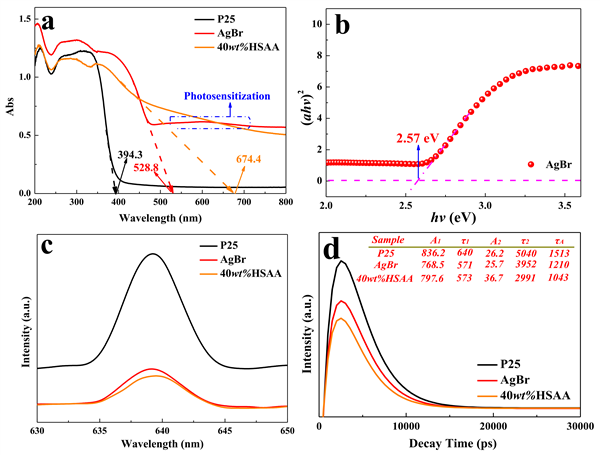

圖5. 光化學表征.

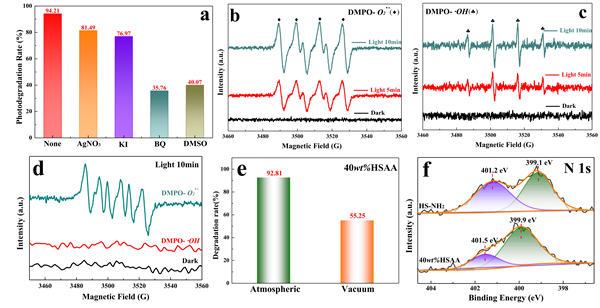

圖6. 活性自由基分析

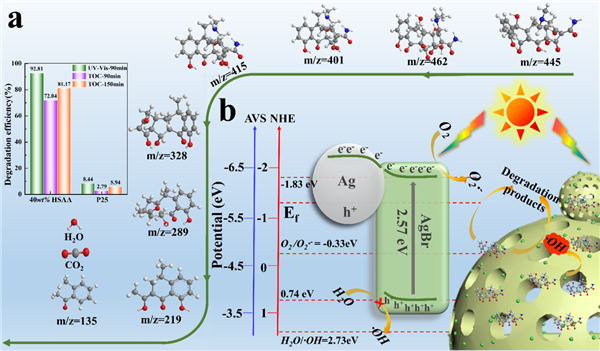

圖7. 催化機理示意圖
編輯：褚曉姍 審核：李偉
