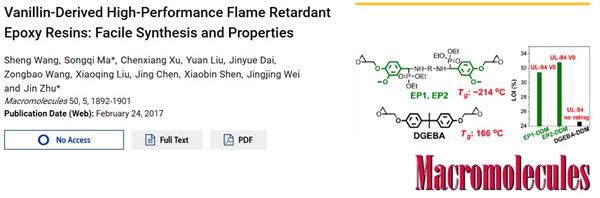

近期，美國化學會出版部（ACSPublications）從旗下60本期刊中精選出70篇中國科學院研究人員發(fā)表的代表性文章匯集成?？?，以慶祝中科院建院70周年。其中，王勝同學（第一作者）、馬松琪研究員（通訊作者）、朱錦研究員（通訊作者）等發(fā)表在Macromolecules上的文章“Vanillin-Derived High-Performance Flame Retardant Epoxy Resins: Facile Synthesis and Properties”（Macromolecules 2017, 50, 1892-1901, doi: 10.1021/acs.macromol.7b00097）入選。
在文章中，我們以第二大天然可再生資源木質(zhì)素的平臺化合物香草醛為原料，給合綠色的有機磷化合物，制備了香草醛基含磷本征阻燃環(huán)氧樹脂。此類環(huán)氧樹脂固化后，表現(xiàn)出很高的Tg（～214℃），拉伸強度（～80MPa）和模量（～2709MPa），遠高于同樣條件下測得的雙酚A環(huán)氧樹脂（陶氏DER331）的Tg（166℃），拉伸強度（76MPa）和模量（1893MPa）。阻燃性能優(yōu)異，達到UL-94 V0工業(yè)阻燃級別；同時該類環(huán)氧樹脂在燃燒實驗中，沒有黑煙產(chǎn)生。其原因主要是該類環(huán)氧樹脂具有優(yōu)異的膨脹成炭能力，同時形成的炭層非常致密，可以起到非常好的隔熱隔氧作用，從而防止內(nèi)部材料的進一步燃燒。此工作為高性能本征阻燃環(huán)氧樹脂的合成及膨脹型阻燃劑的發(fā)展提供了新思路。
