01 論文擬解決的關(guān)鍵挑戰(zhàn)：
碳基框架不可避免地存在拓?fù)淙毕?，其?nèi)在或外在缺陷可以顯著改變碳層的電中性，從而導(dǎo)致不同的電化學(xué)性能，但其內(nèi)在的電催化活性和機(jī)制尚不清楚。內(nèi)在五邊形缺陷有可能成為有效的氧還原反應(yīng)(ORR)活性位點(diǎn)。但其是否在析氫反應(yīng)(HER)中作為活性位點(diǎn)發(fā)揮重要作用尚不清楚。此外，五邊形缺陷與錨定金屬之間的具體相互作用也是一個(gè)謎。
02 圖文簡(jiǎn)介：

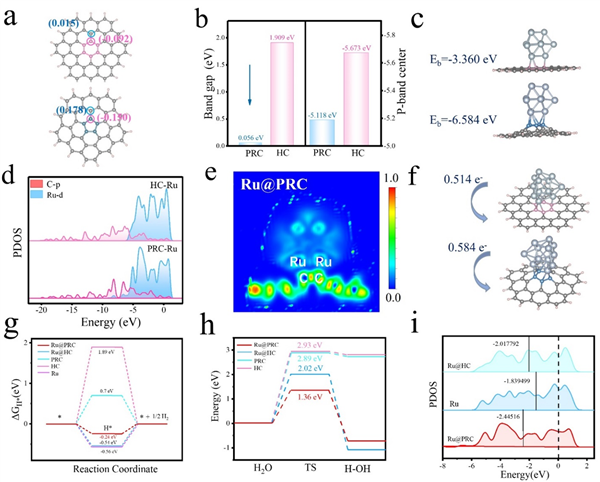

針對(duì)上述挑戰(zhàn)，武漢理工大學(xué)的木士春研究員和朱加偉博士等人在Angewandte Chemie International Edition發(fā)表論文，該團(tuán)隊(duì)從理論和實(shí)驗(yàn)兩個(gè)方面系統(tǒng)地研究了碳中的五邊形環(huán)的反應(yīng)性。理論計(jì)算表明，五角形環(huán)作為基面上的拓?fù)淙毕?，可以收縮帶隙，優(yōu)化p帶中心，使碳基體具有中等的析氫反應(yīng)(HER)活性。

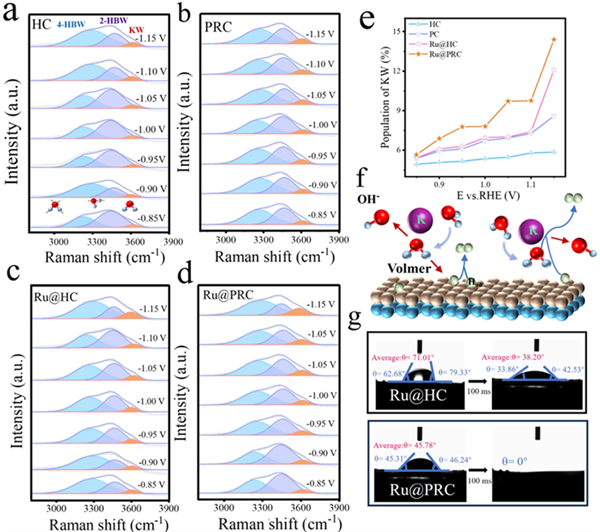

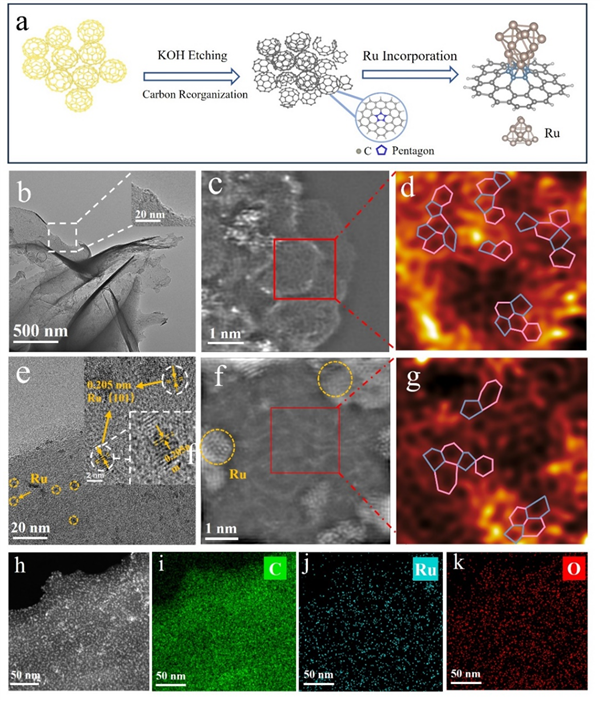

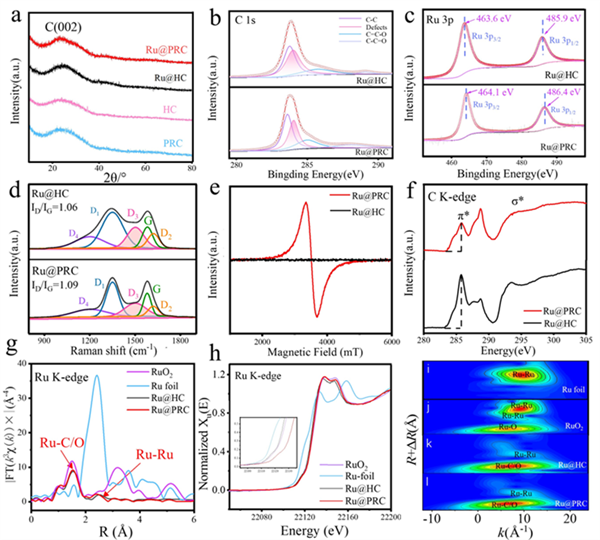

為了提高反應(yīng)性，作者通過(guò)C和Ru原子之間的p-d軌道雜化將Ru簇與富五方環(huán)碳(PRC)偶聯(lián)(Ru@PRC)，從而驅(qū)動(dòng)電子從Ru簇向五邊形環(huán)快速轉(zhuǎn)移。缺電子的Ru導(dǎo)致Ru的d帶中心發(fā)生了明顯的負(fù)位移，減弱了它們與氫中間體的結(jié)合強(qiáng)度，從而提高了HER在不同pH介質(zhì)中的活性。

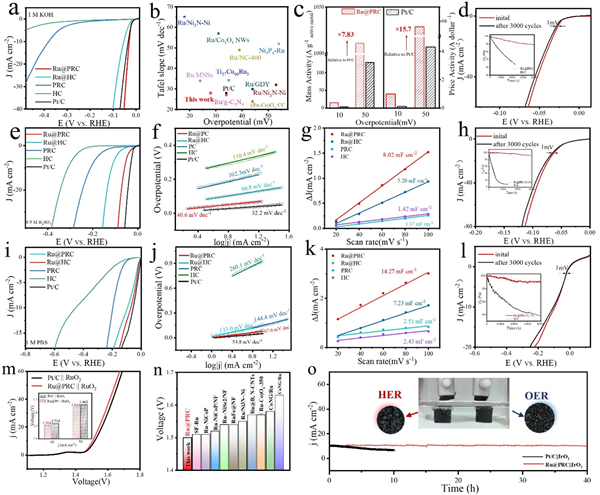

在電流密度為10 mA cm-2時(shí)，PRC大大降低了堿性HER過(guò)電位，從540 mV降至380 mV。Ru@PRC甚至表現(xiàn)出28和275 mV的低過(guò)電位，分別達(dá)到10和1000 mA cm-2的電流密度。令人印象深刻的是，在過(guò)電位為50 mV時(shí)，Ru@PRC的質(zhì)量活性是Pt/C的7.83倍。
本研究為碳納米材料的拓?fù)淙毕萁M裝和產(chǎn)氫提供了有力的指導(dǎo)，并對(duì)富缺陷碳基材料的內(nèi)在相互作用和催化活性來(lái)源有了深入的了解。
閱讀原文
修改于2024年09月21日
