武漢理工大學木士春團隊Angew：揭密碳五元環拓?fù)淙毕莸谋菊魑鰵浠钚约捌渑cRu的p-d軌道雜化效應
木士春教授團隊 電合成與電催化 2024年09月21日 08:00 中國香港
第一作者：宮蕾
通訊作者：朱加偉博士、木士春教授
通訊單位：武漢理工大學
1. 研究背景：
氫被譽為是未來世界能源架構的核心，因此利用可再生能源制備“綠氫”成為當今世界科技發展的最前沿領域之一。其中，電解水制氫技術可實現可再生能源向氫能的高效轉化、存儲，受到人們的廣泛關注。然而，該技術目前存在著制氫效率較低、制氫成本較高的問題，制約其規?；瘧?yīng)用。析氫反應（HER）作為水電解反應重要的半反應之一，其反應性能的提升有利于全分解水制氫效率的全面提升。因此，理性設計和構筑具有優異催化性能的高效HER電催化劑至關重要。碳基材料因其具有低成本、高電導率及可調節等性質，被認為是催化劑的理想替代品或載體。然而，目前的研究工作大多數研究局限于碳材料的理化性質（活性面積、電導率等）和摻雜劑的作用，忽略了碳材料本征拓?fù)淙毕莸挠绊?。由于本征缺陷存在的必然性，其?duì)催化活性的影響不容忽視。因此，研究本征拓?fù)淙毕莸墓逃写呋钚约捌浯呋饔脵C(jī)制將進一步擴大和充實碳納米材料催化體系。鑒于此，本文采用堿刻蝕策略定向構筑了富本征五元環缺陷的碳納米材料，系統探究了碳五元環拓?fù)淙毕莸奈鰵浞磻?yīng)性，并通過五元環中的C原子與活性Ru原子之間的p-d軌道雜化進一步提高了材料的電催化活性。
2. 主要?jiǎng)?chuàng)新點和結論：
1、采用理論計算和實驗驗證相結合的方法，系統探究了碳五元環拓?fù)淙毕莸谋菊魑鰵浞磻?yīng)性極其催化作用機制，驗證了五元環拓?fù)淙毕莸拇嬖趯?duì)材料電催化活性的正向貢獻。
2、揭開五元環碳與負載活性Ru物種之間的相互作用之謎。碳五元環上的C原子和Ru原子之間存在的p-d軌道雜化效應，有效調節了Ru的電子態和配位環境，從而優化了HER中間體的結合能、促進了水解離過程，顯著提升了復合催化劑的HER電催化活性。
3、富含碳五元環缺陷的Ru@PRC催化劑在不同的pH介質中展現了優異的HER活性和穩定性，即使在工業大電流下（1000mA cm-2），其催化活性和穩定性也均優于商用Pt/C催化劑。
3. 圖文詳解：
首先，通過密度泛函理論（DFT）計算，研究了碳五元環（PRC）與六元環（HC）的性質差別。計算結果表明，PRC具有更窄的能帶隙，有利于電化學反應中電子的傳輸過程；五元環中的碳原子及其相鄰原子具有更大的電荷密度，使其更有可能成為電催化反應的活性位點；此外，PRC還表現出更優化的p帶中心和更低的氫吸附自由能。這一系列計算結果均表明碳五元環相對于碳六元環可能具有更高的HER催化活性。將碳五元環和活性Ru物種耦合（Ru@PRC）后，五元環上的C原子與Ru原子之間的p-d軌道雜化效應促使局域電子重排，缺電子Ru位點的d帶中心發生明顯負移，降低了與氫中間體的結合能，加速了HER水解離過程，從而提高了整體析氫反應動力學。

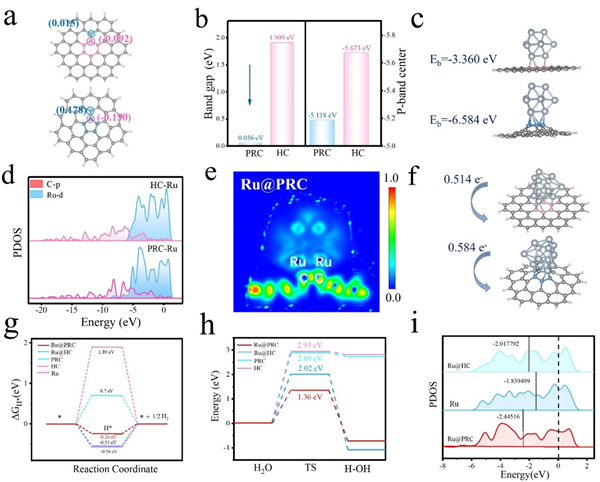

圖1 PRC和Ru@PRC的HER活性起源的理論分析
為了實驗驗證本征碳五元環的析氫活性及其上的C原子與Ru原子之間的p-d軌道雜化效應，采用堿刻蝕方法制備了富含五元環缺陷碳納米材料（PRC）。該方法直接利用富勒烯（C60）分子中的五元環結構，通過原位堿刻蝕打開分子框架，將五元環缺陷裁剪出來，并在熱解過程中完成碳基框架重構；進一步通過濕化學法和熱還原法將活性Ru物種錨定在PRC框架上，獲得了最終的目標產物（Ru@PRC）。球差電鏡可直接觀測到最終產物中保留有明顯的五元環拓?fù)浣Y(jié)構，引入活性物種Ru之后，碳基底的整體形貌并未發生明顯改變，Ru團簇（尺寸小于2 nm）均勻地分布在碳基底上。

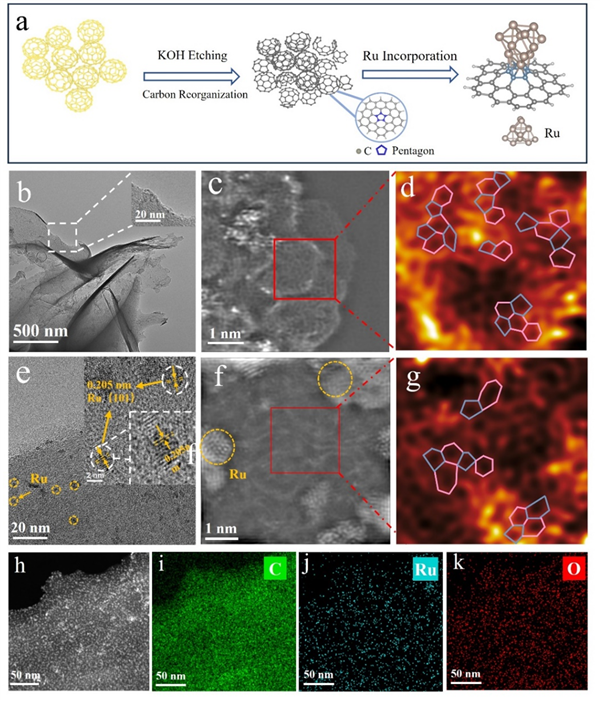

圖2 PRC和Ru@PRC合成與結構表征
如圖3a所示，經過熱處理后的PRC和Ru@PRC催化劑顯示出典型的缺陷碳特征，它們的XRD圖具有（002）和（100）兩個寬衍射峰，表明發生了C60鍵的斷裂和重組。C 1s光譜和拉曼光譜均表明富含五元環拓?fù)淙毕莸奶疾牧暇哂斜瘸Ｒ?guī)碳六元環材料更高的缺陷度。電子順磁共振（EPR）結果顯示Ru@PRC中存在更多的未成對電子，進一步證明了Ru@PRC中含有豐富的拓?fù)淙毕?。XAFS表明，具有豐富拓?fù)淙毕莸母焕障┭苌腞u@PRC具有比Ru@HC低得多的π*共振強度。由于Ru原子和C原子之間的p-d軌道雜化效應，電子由Ru團簇向PRC轉移，Ru 3p光譜中Ru的峰位發生明顯負移。XAFS分析結果確認了Ru@PRC中存在Ru-Ru配位（配位數約為2.2），為典型的Ru納米團簇特征，與透射電鏡觀察結果吻合。

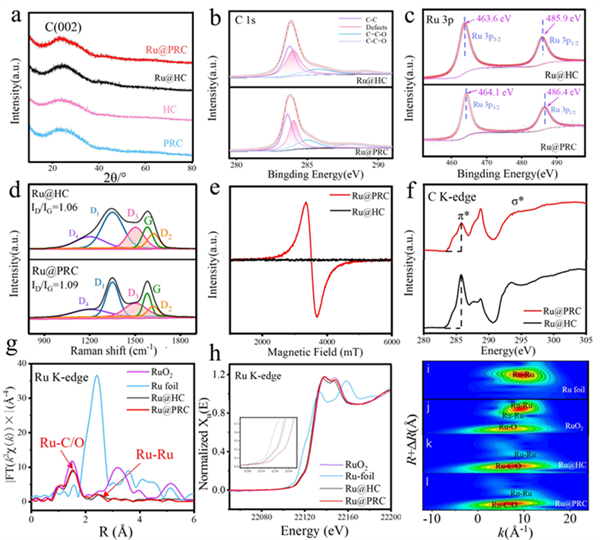

圖3 PRC和Ru@PRC的電子和配位結構
得益于碳五元環拓?fù)淙毕莸拇嬖冢琍RC相比于HC在不同pH介質中都展示出更優異的HER活性，與理論預測結果一致。當碳五元環與活性Ru物種耦合后，由于C原子與Ru原子之間的p-d軌道雜化效應對電子構型的有益調制，Ru@PRC在堿性、中性及酸性電解質中均表現出優異的本征活性（在10 mA cm-2電流密度下，其過電位分別為28、71和58 mV）和電化學穩定性，均優于含有常規六元環的碳材料（Ru@HC）；此外，Ru@PRC在大電流（1000 mA cm-2）下也具有優異的電催化活性和穩定性，均優于商業Pt/C催化劑，表現出廣闊的商業應用前景。

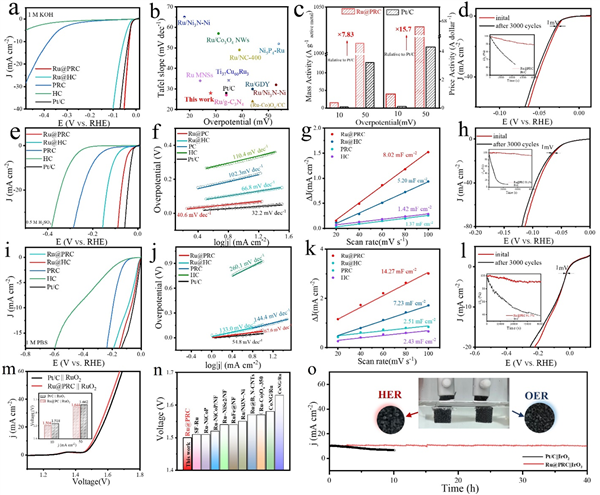

圖4 PRC和Ru@PRC的HER性能研究
作者通過原位Raman光譜測試進一步研究了碳五元環的催化作用機制。Raman光譜的高斯擬合表明，O-H伸縮帶(圖5a-d)可以分解為三個不同的成分，分別對應三種類型的O-H伸縮振動：4-HBW (3220 cm-1)、2-HBW (3430 cm-1)和KW（3600 cm-1）。KW更容易轉化為H-down結構，而H-down結構可以在HER中充當“助催化劑”，持續向界面供水，提高電子傳遞效率，有效加速HER的Volmer過程。如圖5e所示，富含五元環缺陷的Ru@PRC和PRC在任何電壓值下都顯示出比Ru@HC和HC更多的KW。此外，催化劑的表面親水性亦會影響生成氣體的傳質，也是決定催化劑性能的主要因素之一。因此，作者還測量了Ru@PRC在1 M KOH溶液中的液體接觸角。如圖5g所示，Ru@PRC的初始接觸角僅為45.78°，并在很短的時間內鋪展開來。這表明Ru@PRC具有優異的親水性，可以有效地提高表面活性位點利用率，加快反應動力學，從而提高整體催化性能。

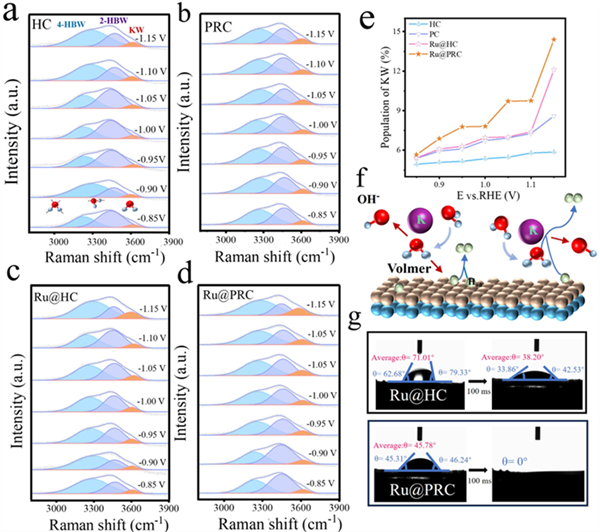

圖5 PRC和Ru@PRC的催化機制分析
4. 總結：
本工作從理論和實驗兩個方面深入探討了碳五元環的本征HER活性及其與錨定Ru之間的相互作用。由于五元環拓?fù)淙毕莸墓逃蠬ER活性和碳五元環上C原子和Ru原子之間存在的p-d軌道雜化效應對電子的有效調制，所獲得的Ru@PRC催化劑在各種pH介質中均展現出卓越的催化活性和穩定性，彰顯了其作為高效陰極電解水催化劑的商業應用前景。與市場上的Pt/C催化劑相比，Ru@PRC在質量和成本效益上都具有明顯優勢。本工作為碳基材料拓?fù)淙毕莸挠行Ю锰峁┝诵碌囊暯恰?/span>
5. 文獻信息：
Lei Gong, Fanjie Xia, Jiawei Zhu, Xueqin Mu, Ding Chen, Hongyu Zhao, Lei Chen, Shichun Mu, Angew. Chem. Int. Ed. 2024, e202411125.
https://doi.org/10.1002/anie.202411125
