原創(chuàng) Dreahow 新能源在線 2025年03月12日 08:30 上海
研究背景：高能鋰金屬電池的“阿喀琉斯之踵”
鋰金屬電池（LMBs）因極高的能量密度被視為下一代儲(chǔ)能設(shè)備，但其商業(yè)化面臨兩大難題：
1. 鋰枝晶失控生長(zhǎng)：傳統(tǒng)電解液難以形成穩(wěn)定的固態(tài)電解質(zhì)界面（SEI），易引發(fā)短路甚至爆炸。
2. 離子傳輸效率與安全性矛盾：弱溶劑化策略雖能優(yōu)化SEI，卻犧牲離子電導(dǎo)率，導(dǎo)致電池性能衰減。
凝膠聚合物電解質(zhì)（GPE）因其柔韌性和高安全性備受關(guān)注，但如何平衡溶劑化調(diào)控與離子傳導(dǎo)仍是挑戰(zhàn)。
研究?jī)?nèi)容：調(diào)控“鋰-溶劑結(jié)合力”破局
武漢理工大學(xué)木士春教授團(tuán)隊(duì)通過氟化溶劑設(shè)計(jì)了三類GPE，系統(tǒng)探究了鋰離子與溶劑的結(jié)合強(qiáng)度對(duì)電池性能的影響：
-
HB-GPE（高結(jié)合力）：常規(guī)溶劑（EC/EMC），離子電導(dǎo)率高但SEI有機(jī)成分多，穩(wěn)定性差。
-
MB-GPE（中結(jié)合力）：氟化溶劑（FEC/FEMC），平衡離子傳輸與SEI無機(jī)化。
-
LB-GPE（低結(jié)合力）：深度氟化溶劑（DFEC/FEMC），SEI富含LiF但離子電導(dǎo)率驟降。
關(guān)鍵技術(shù)驗(yàn)證：
-

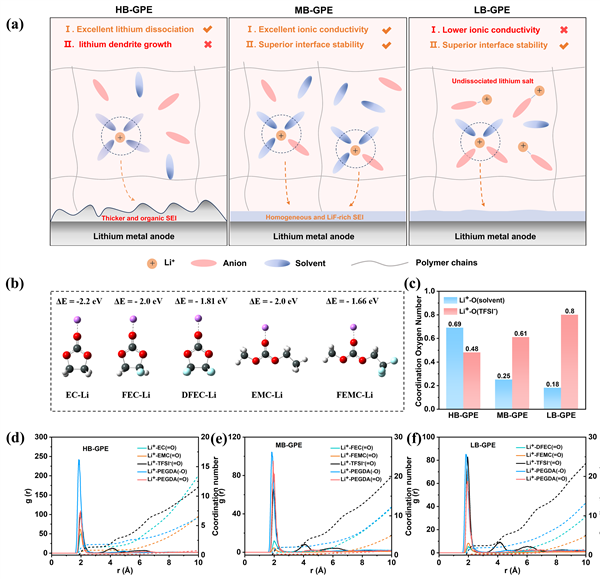

分子動(dòng)力學(xué)模擬：MB-GPE中Li+與溶劑結(jié)合適中，促進(jìn)陰離子參與溶劑化鞘層，形成LiF-rich SEI。
-
電化學(xué)測(cè)試：MB-GPE離子電導(dǎo)率達(dá)1.95×10-3 S/cm，Li+遷移數(shù)0.62，氧化電位提升至5.12 V。
-

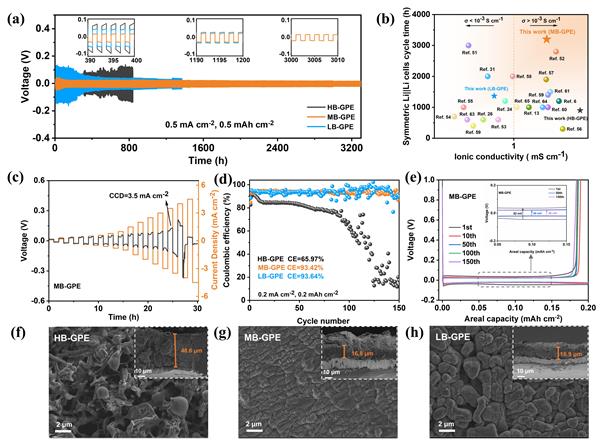

循環(huán)表現(xiàn)：Li||Li對(duì)稱電池在0.5 mA/cm2下穩(wěn)定循環(huán)超3200小時(shí)，遠(yuǎn)超HB-GPE（900小時(shí)）和LB-GPE（1367小時(shí)）。
研究結(jié)論：適度結(jié)合力才是“黃金平衡點(diǎn)”
MB-GPE性能完勝：
-
SEI革命性升級(jí)：無機(jī)LiF占比提升，有效抑制副反應(yīng)，鋰沉積均勻無枝晶（SEM驗(yàn)證）。
-
實(shí)際電池表現(xiàn)：Li||NCM811電池循環(huán)400次容量保持率81%，軟包電池彎曲/切割后仍安全運(yùn)行。
-
失敗案例啟示：HB-GPE因SEI不穩(wěn)定、LB-GPE因離子電導(dǎo)率過低，均無法滿足長(zhǎng)循環(huán)需求。
研究亮點(diǎn)：為固態(tài)電池設(shè)計(jì)指明方向
1. 理論創(chuàng)新：首次揭示“鋰-溶劑結(jié)合力”與SEI成分、離子傳輸?shù)亩筷P(guān)系，提出“中度結(jié)合”策略。
2. 材料突破：氟化溶劑FEC/FEMC組合兼顧抗氧化性（HOMO/LUMO計(jì)算）與安全性（阻燃測(cè)試通過）。
3. 應(yīng)用潛力：高負(fù)載正極（9.2 mg/cm2）軟包電池穩(wěn)定循環(huán)20圈，容量保持84%，推動(dòng)高能電池實(shí)用化。
未來展望
該研究為設(shè)計(jì)高性能GPE提供了全新視角，后續(xù)可拓展至鈉/鉀金屬電池體系。正如作者所言：“調(diào)控溶劑化化學(xué)，是打開高能電池之門的鑰匙?！?/span>
論文來源：https://doi.org/10.1039/D4EE05866F
