碩士生汪亞民在Macromol. Rapid Commun.上發(fā)表文章（IF=4.265)
碩士生汪亞民在Macromol. Rapid Commun.上發(fā)表文章：Electromagnetic Wave Absorption Coating Material with Self-Healing Properties.
電磁波吸收技術(shù)是軍事和民用應(yīng)用的重要現(xiàn)代技術(shù)，如隱形防御系統(tǒng)，微波暗室和微波推理保護(hù)。 已經(jīng)開(kāi)發(fā)了許多類型的電磁波吸收材料（EAM），以便最小化電子設(shè)備的電磁輻射或減弱來(lái)自諸如船舶，坦克和飛機(jī)的金屬表面的電磁反射。 電磁波的吸收是使用固有導(dǎo)電聚合物，或者在聚合物基質(zhì)中加入磁性或介電材料。
通常，EAM可分為結(jié)構(gòu)吸收材料和波浪吸收涂層。 后者具有重量輕，加工性好等優(yōu)點(diǎn)。 然而，由于涂料在表面上的特殊應(yīng)用，涂層的損壞風(fēng)險(xiǎn)很高。 涂層上的刮痕不僅導(dǎo)致其升高時(shí)間的降低，而且導(dǎo)致吸波性能的劣化。 不幸的是，對(duì)于更輕和更有效率的EAM的發(fā)展已經(jīng)受到相當(dāng)大的關(guān)注，同時(shí)對(duì)其耐久性做了很少的工作。 持久的EAMs的準(zhǔn)備工作至今仍然是一個(gè)很大的挑戰(zhàn)。
賦予自愈能力的涂層是提高涂層壽命的好方法。損傷發(fā)生后，自愈護(hù)膜能夠治愈刮痕并恢復(fù)其功能。應(yīng)用于散裝聚合物材料的策略已被用于設(shè)計(jì)自愈合聚合物涂層。有兩個(gè)主要的方法：外在和內(nèi)在的策略。外在的是基于涂層中愈合劑的包封。這種方法的優(yōu)點(diǎn)是自愈過(guò)程快速，有效和自主。但在電磁涂層的情況下，電磁波吸收劑，自愈膠囊和聚合物基質(zhì)的相容性是一個(gè)棘手的問(wèn)題，多容器的不均勻分布可能導(dǎo)致不可控性質(zhì)的問(wèn)題。內(nèi)在策略基于化學(xué)鍵的固有可逆性或損傷界面之間的超分子相互作用。但是使用內(nèi)在的自愈性聚合物作為涂層比構(gòu)建相應(yīng)的體積愈合材料更難，因?yàn)橥繉雍偷讓右r底之間的強(qiáng)結(jié)合限制了分子的遷移鏈。特別是對(duì)于諸如電磁涂層的功能性涂層，引入與聚合物基質(zhì)的可逆相互作用總是需要復(fù)雜的合成過(guò)程。 最近，我們開(kāi)發(fā)了一種具有自主自愈性質(zhì)的導(dǎo)電彈性體（郭坤博士的工作：Conductive Elastomers with Autonomic Self-Healing Properties. Angew. Chem. Int. Ed. 2015, 54, 12127 –12133）。沒(méi)有引入外援助劑或復(fù)合物的內(nèi)在自修復(fù)聚合物基質(zhì)，由于功能材料（納米管）和經(jīng)典聚合物基體之間的主客體相互作用，所得材料顯示出自愈能力。

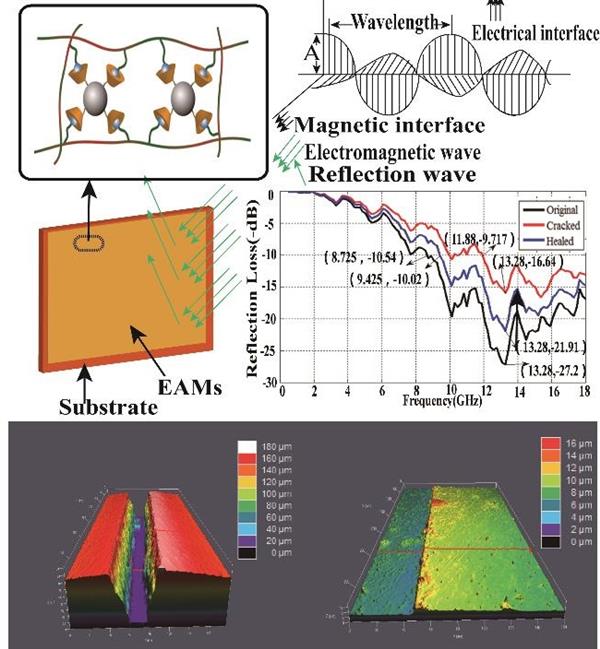

在本文中，我們進(jìn)一步擴(kuò)展了電磁吸收涂層的制備設(shè)計(jì)策略。通過(guò)主客體相互作用連接電磁波吸收劑和經(jīng)典的聚丙烯酸酯涂層，制備了具有良好電磁吸收性能的一種自修復(fù)涂層。當(dāng)涂層厚度為4mm時(shí)，在8.7-18.0GHz下的反射損耗（RL）低于-10.0dB，最小值達(dá)到27.2dB。受損后，可以借助少量水完全愈合該涂層上的裂紋;同時(shí)，涂層的電磁吸收能力與自愈過(guò)程一起恢復(fù)。選擇Fe3O4納米顆粒作為電磁吸收劑，因?yàn)樗鼈兪歉咄笟庑院偷统杀镜淖钣邢Ｍ奈談┲?。選擇基于環(huán)糊精（CD）的主客體相互作用作為自愈基序，避免了自愈膠囊，微波吸收劑和聚合物基質(zhì)的相容性的棘手問(wèn)題。更有意思的是，由于在主體和聚合物基體之間引入了動(dòng)態(tài)的主體-客體相互作用，所以我們可以使用經(jīng)典的聚丙烯酸酯涂層作為聚合物基體，避免了一般內(nèi)在自愈材料的復(fù)雜合成過(guò)程。
