作ؓC代的光伏甉|-钙钛矿太阳电(sh)池，因其成本低廉、制备工序简单得C学术界与产业界广泛的x。然而制U其发展主要有两个方面的原因Q一是稳定性不I二是效率的偏低?/span>Z改善钙钛矿太阳电(sh)池的E_性和效率Q电(sh)子传输层中的界面钝化已成Z个非帔R要但h挑战性的N?/span>
?Q作用机理与甉|性能关系
q期Q上交通大学太阌研究所沈文忠教授、刘?gu)z博?/span>Nl?/span>通过表面工程?/span>n型有机小分子Y6引入到富勒烯衍生物PCBM中作为ETLҎ(gu)剂。实验发玎ͼ存在PCBM Y6层增Z器g的光吸收Qƈ减少?/span>MAPbI3器g的复合损失?/span>在无外界q扰下，PCBM Y6器g?/span>反式MAPbI3l构中的效率可以?/span>17.39Q显著增加到20.02Q，增幅过15Q，且具有更高开路电(sh)压和短\甉|?/span>Y6 PCBM器g比参考器件呈现出更强的储存稳定性。该l果表明单结器g通过单调控可以吸收更宽的太阳光谱?/span>相关成果?/span>Interfacial and Permeating Modification Effect of n-type Non-fullerene Acceptors toward High-Performance Perovskite Solar Cells为题Q发表于ACS Applied Materials & Interfaces?/span>上v交通大学刘烽研I员为本工作提供技术支持?/span>
论文W一作者ؓ博士研究?/span>E振东，刘洪博士和沈文忠教授论文的共同通讯作者?/span>此研I得到国家自然科学基金等资助支持?/span>

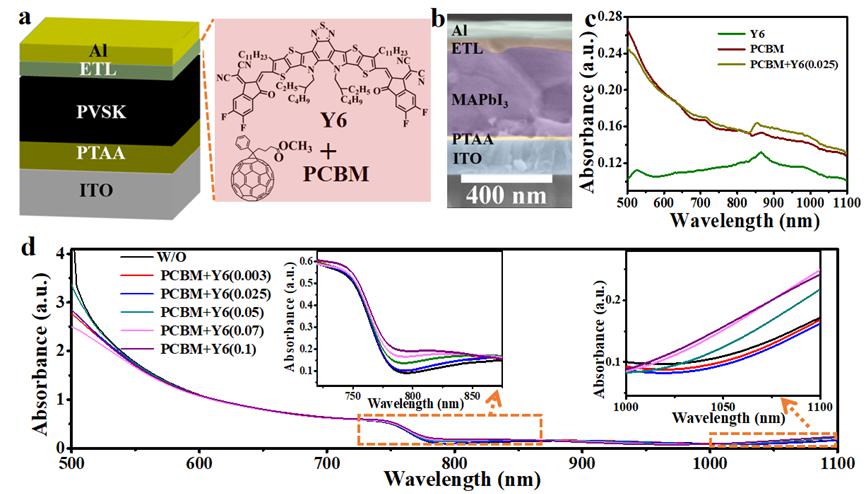

?/span>2Q?/span>a) 反式q面型钙钛矿太阳甉|C意图以及Y6和PCBM的化学结构图。b) 相应器g的横截面SEM图。c) Y6、PCBM和PCBM Y6的吸收光谱。d) 不同掺杂度Y6的MAPbI3/PCBM薄膜和MAPbI3/PCBM薄膜的吸收光谱?/span>

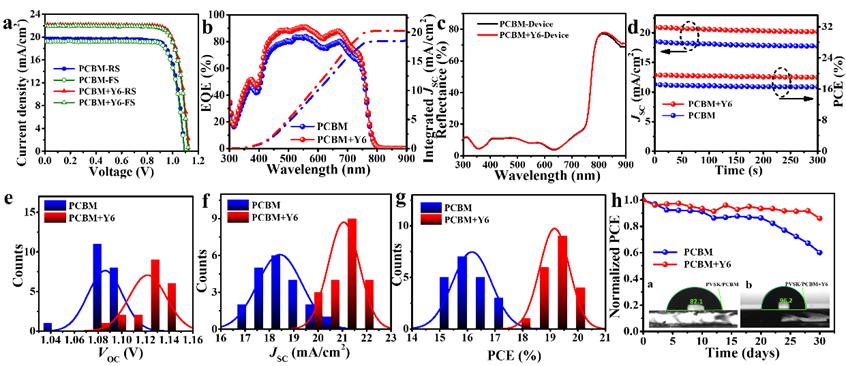

?/span>3Q?/span>Ҏ(gu)器gҎ(gu)：a) J-V曲线Q?/span>RS和FS分别代表反向扫描和正向扫描）?/span>b) EQE和相应的U分甉|JSC?/span>c) 相应器g的反率。d) 有无Y6处理的最优器件的最大功率输出（SPOQ。有无Y6处理制备?0个批ơ器件的e) VOCQ?/span>f) JSC?/span>g) PCEl计直方图。h)装的MAPbI3器gQ有?/span>Y6的器Ӟ在空气中存储期间的归一化PCE?/span>
相关链接
https://pubs.acs.org/doi/10.1021/acsami.1c13447
