熱致型液晶可由兩種或兩種以上熱力學(xué)不相容且共價相連的組分經(jīng)過微相分離而形成。其自組裝結(jié)構(gòu)既受組分之間的體積分?jǐn)?shù)影響(與嵌段共聚物類似),還受各組分的形狀差異(空間極性)、電極性、極化率、手性以及其它非共價鍵作用力等因素影響,因此在構(gòu)建新穎復(fù)雜的納米結(jié)構(gòu)方面具有獨特的優(yōu)勢。
一般情況下,當(dāng)液晶化合物中的不相容組分具有相似的截面積時,其微相分離界面為平面,形成層狀近晶相(圖1a)。若截面積存在差異,則往往通過破壞層的連續(xù)性或者增加界面曲率的方式來解決空間填充的問題,從而形成矩形柱狀相(圖1b)或彎曲層狀調(diào)制近晶相(圖1c)。在強微相分離作用的誘導(dǎo)下,截面積的不匹配還有可能導(dǎo)致其界面產(chǎn)生負(fù)高斯曲率(K<0)的鞍形彎曲,形成具有立方或四方對稱性的雙連續(xù)相(圖1d)。進一步增加截面積差異,六方柱狀相(K=0,圖1e),以及膠束狀立方相或球狀相(K>0,圖1f)隨之形成。然而,界面的彎曲需要較低的彎曲模量,而破壞層的連續(xù)性則要求低的內(nèi)聚能。當(dāng)以上兩個條件都無法滿足時會出現(xiàn)怎樣的自組裝行為?本工作報道了這樣一個特殊的例子。
圖1. 當(dāng)液晶化合物中不相容組分間存在截面積不匹配時,形成的各種自組裝結(jié)構(gòu)。(a)近晶相;(b)矩形柱狀相;(c)調(diào)制近晶相;(d)雙連續(xù)立方相;(e)六方柱狀相;(f)膠束立方相;以及本工作報道的超晶格層狀相。
本文設(shè)計合成了一種精密嵌段分子C7-C8-C60,由剛性球形富勒烯C60、柔性錐形烷氧基尾鏈取代沒食子酸嵌段(下稱柔性錐)及柔性間隔基組成(圖2a)。該分子在升溫過程中形成了兩種不同的液晶相(圖2b),本文重點考察具有特殊超晶格結(jié)構(gòu)的低溫相(superlattice phase, SL相)。小角X射線散射(SAXS)結(jié)果顯示,SL相中存在兩組散射峰,其中(00l)系列散射峰說明存在層間距為10.08 nm的高度有序?qū)訝罱Y(jié)構(gòu),而(hk0’)系列峰表明富勒烯C60在層內(nèi)結(jié)晶,形成具有正方對稱性二維晶體(圖2c-d)。
圖2. 富勒烯液晶嵌段分子C7-C8-C60的化學(xué)結(jié)構(gòu)及相行為。(a)分子結(jié)構(gòu)及模型;(b)DSC升降溫曲線;(c)90 °C時的SAXS曲線;(d)層內(nèi)電子密度重構(gòu)圖。
將該富勒烯嵌段分子在SL相退火、剪切并切片后進行透射電子顯微鏡(TEM)及掃描透射電子顯微鏡(STEM)測試,觀察到了十分有趣的“層內(nèi)有層”的超晶格結(jié)構(gòu),發(fā)現(xiàn)在厚度為10 nm的周期性大層中,還存在六個富勒烯亞層(圖3a-b)。將該自組裝形成的納米層分散于正己烷中,可剝離出單層的富勒烯納米片。該分散液在TEM下可以觀察到微米尺寸的納米片層(圖3c),并且通過選區(qū)電子衍射(SAED),證明了該納米片層的單晶結(jié)構(gòu),其晶胞參數(shù)與SAXS結(jié)果一致(圖3d)。此外,通過AFM對剝離出的納米片層的厚度進行測試,結(jié)果表明存在厚度為2 nm左右及10 nm左右的兩種納米片層,對應(yīng)于富勒烯亞層以及周期性大層(圖3e-f)。
圖3. 自組裝形成的納米片層。(a)富勒烯液晶嵌段分子C7-C8-C60形成的層狀超晶格結(jié)構(gòu)的TEM圖像;(b)層狀超晶格結(jié)構(gòu)的STEM圖像(傅里葉濾波后);(c)在正己烷中剝離的納米片層的TEM圖像;(d)c圖中圓圈部分的選區(qū)電子衍射圖;(e)剝離的納米片層的AFM圖像;(f)e圖中橫線部分的高度圖。
這種特殊的超晶格結(jié)構(gòu)的形成主要歸因于該嵌段分子中富勒烯C60剛性球與柔性錐形嵌段在微相分離過程中的截面積不匹配。柔性錐的存在限制了富勒烯C60在三維方向上的結(jié)晶,因而其只能形成二維結(jié)晶,其中單個C60占據(jù)的截面積為1.0 nm2,無法滿足與之相連的錐進行相應(yīng)排列所需的約1.2 nm2的要求。另一方面,由于晶體中相鄰C60間的π-π相互作用,C60結(jié)晶層具有很高的彎曲模量,導(dǎo)致通過彎曲或破壞層連續(xù)性的方式緩解截面積之間的不匹配性并不可行。因此,該體系給出了一個全新的利用分子層層翻轉(zhuǎn)來解決截面積差異性的方法。
計算結(jié)果表明,7個球形富勒烯C60所占據(jù)的截面積與6個柔性錐相當(dāng)。以一維方向的排列為例,在第一個亞層中,若有6個富勒烯嵌段分子按照柔性錐朝下的方向排列,為了保證合理的空間填充,則第7個分子必須朝上排列(1↑6↓,圖4a)。在第二個亞層中,所?臻g只夠讓5個分子朝下排列,有2個分子需要朝上(2↑5↓)。以此類推,在六個亞層后,富勒烯上方的面積完全被朝上的柔性錐占據(jù)。此時開始一個新的周期,下一個亞層的分子重新以(1↑6↓)的方式開始排列(圖4b左)。此外,作者利用小角X射線各個散射峰強度對垂直于層方向的自組裝結(jié)構(gòu)進行了電子密度重構(gòu),其結(jié)果與所推測的模型相符(圖4b右)。

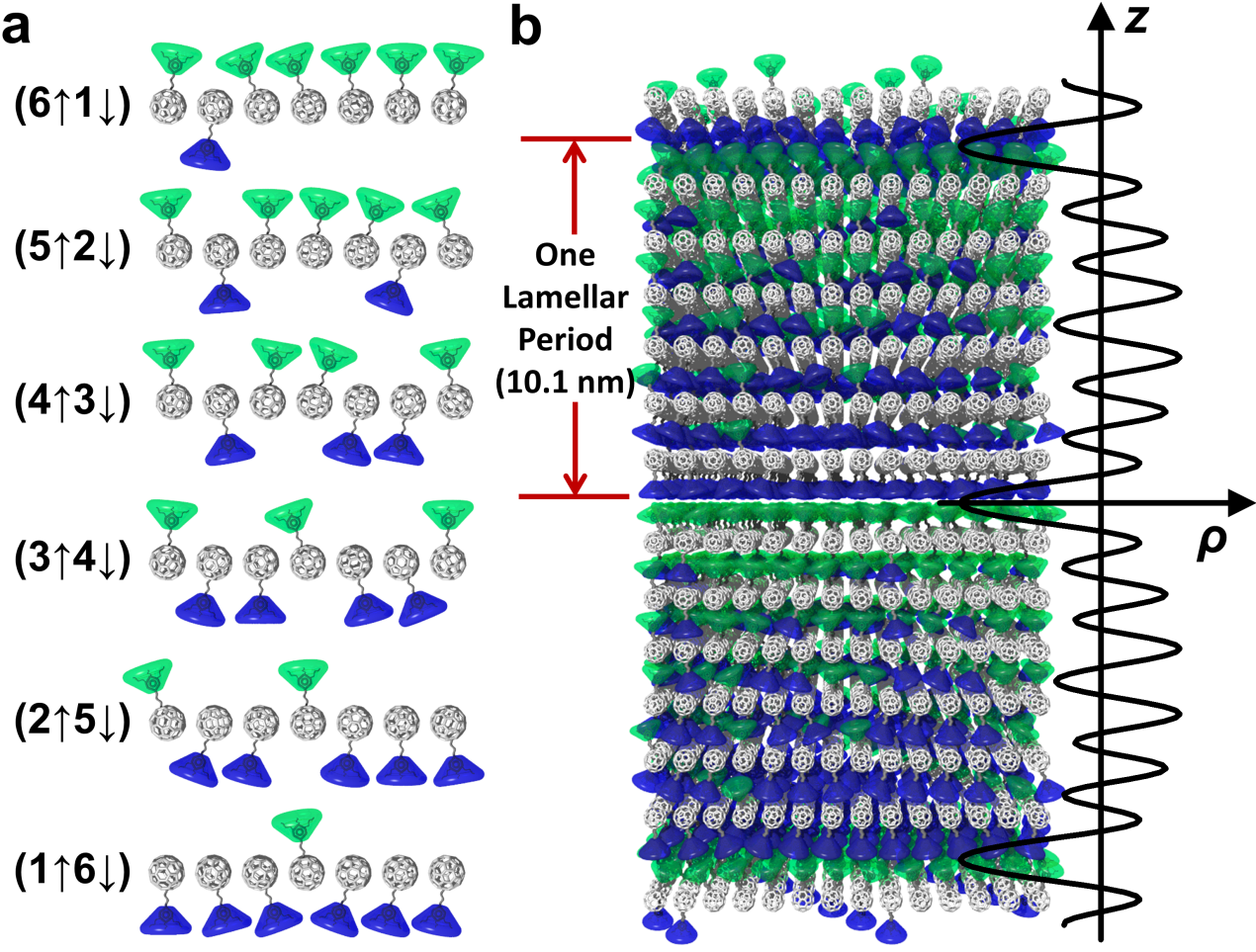

圖4. 富勒烯液晶嵌段分子C7-C8-C60在SL相的排列示意圖。(a)一個周期內(nèi)每個亞層中分子的排列結(jié)構(gòu);(b)層狀超晶格結(jié)構(gòu)的三維示意圖(左)及垂直于層方向上的電子密度重構(gòu)(右),示意圖中包含2個超晶格結(jié)構(gòu)。
由于富勒烯是一種優(yōu)秀的半導(dǎo)體材料,利用閃光光解時間分辨微波電導(dǎo)(FP-TRMC)技術(shù)對該富勒烯嵌段分子的電子遷移率進行了測試。結(jié)果表明在SL相時,其瞬態(tài)電子電導(dǎo)率(transient electron conductivity, (?Σμ)max)可達8.7×10-4 cm2 V-1 s-1(圖5),是有機半導(dǎo)體液晶材料報道的最高值之一。作為對比,樣品在高溫液晶相(無超晶格結(jié)構(gòu))時的電子電導(dǎo)率僅為1.9×10-5 cm2 V-1 s-1。這一電子遷移率的顯著提升主要是由于SL相中單層的富勒烯納米層被烷氧基組分分隔開,減少了電子在層間的傳遞,從而提高了其在層內(nèi)的遷移率。
圖5. C7-C8-C60薄膜在SL相(黑線)和高溫相(紅線)時0-8 μs內(nèi)的瞬態(tài)電子遷移率。
本研究工作不僅發(fā)現(xiàn)了通過嵌段分子的有序?qū)訉臃D(zhuǎn)在受限自組裝條件下形成的具有層狀超晶格結(jié)構(gòu)的超分子液晶,揭示了由硬球和軟錐相連的精密嵌段分子可構(gòu)筑常規(guī)嵌段共聚物無法構(gòu)筑的新型納米材料,還成功獲得了基于半導(dǎo)體富勒烯C60的具有納米級精準(zhǔn)結(jié)構(gòu)的長周期超晶格納米片層,為有機光電材料的制備提供了一種“自下而上”的多級自組裝新方法。
這一成果近期以“Frustrated Layered Self-Assembly Induced Superlattice from Two-Dimensional Nanosheets”為題發(fā)表在《Nano Letters》上(DOI: 10.1021/acs.nanolett.0c03352)。論文的第一作者是蘇州大學(xué)陸煥鈞博士后,共同第一作者是青島大學(xué)張小艷講師,通訊作者是蘇州大學(xué)屠迎鋒教授,共同通訊作者是西安交通大學(xué)、英國謝菲爾德大學(xué)Goran Ungar教授。
論文鏈接:https://pubs.acs.org/doi/10.1021/acs.nanolett.0c03352
- 北大楊槐/北科大胡威團隊 Small: 液晶彈性體中分子開關(guān)異構(gòu)化行為的動態(tài)編程鎖定 2025-03-14
- 港科大(廣州)岳亮課題組誠招博士生 - 高分子、力學(xué)、材料、機械、物理(2025年秋季、2026年春季入學(xué)) 2025-03-08
- 北航陳愛華教授課題組《Macromolecules》:異質(zhì)外延活性生長法“一鍋”制備異軸液晶嵌段共聚物納米線及其解/再組裝行為 2025-03-05
- 上海交通大學(xué)劉湍/林秋寧等 Angew:構(gòu)建可一步加工制備的超分子液晶軟體驅(qū)動器 2023-08-06
- 北京大學(xué)于海峰研究員課題組在超分子液晶嵌段共聚物領(lǐng)域取得進展 2020-02-20
- 北京大學(xué)于海峰研究員團隊在液晶與高分子復(fù)合材料領(lǐng)域取得進展:超分子液晶凝膠的制備、多重響應(yīng)及其在全息光柵的應(yīng)用 2019-05-18
- 北京大學(xué)雷霆團隊 Sci. Adv.:高電學(xué)性能的超韌有機半導(dǎo)體纖維的連續(xù)制備 2024-04-05
