中山大學周建華/喬彥聰團隊、清華大學任天令團隊 CEJ：肌電圖 - 應變傳感協同智能人工喉
6月22日，中山大學生物醫學工程學院周建華教授/喬彥聰助理教授團隊，清華大學集成電路學院任天令教授團隊在納米材料領域重要期刊《Chemical Engineering Journal》上發表了題為Electromyogram-Strain Synergetic Intelligent Artificial Throat的研究論文，通過充分發揮金納米織物優異的導電性、機械性能、熱導率、皮膚保形性等一系列性能，實現了納米織物式生理電極、應變傳感器、聲源器件，通過三者配合實現了聲音收發一體的人工喉，結合協同神經網絡算法用于高準率識別喉部震動，該工作有望協助聾啞人和喉部切除患者重建發聲能力。

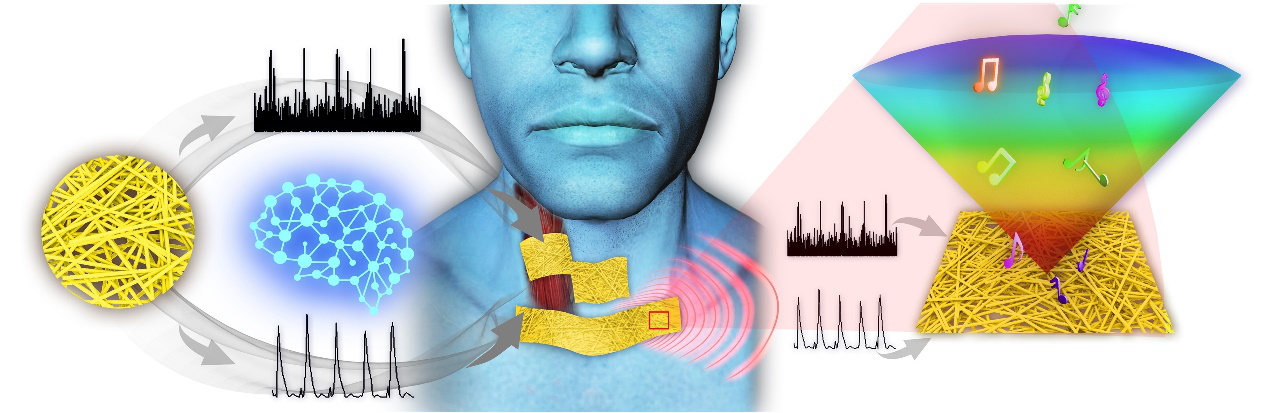

圖1. 肌電圖-應變協同納米織物人工喉示意圖。
語言是人類相互交流的最重要方式之一。然而，由于多種原因，許多人失去了語言功能。根據《2020年全球癌癥統計》，全球每年食管癌新增病例為604100例，喉癌新增病例為184615例。在治療過程中，大多數情況下喉部切除手術是不可避免的。此外，全球一億多人存在語言或聽覺功能障礙。因此，重建殘疾人或患者的語言功能具有重要意義。納米織物式傳感器由于其極薄的厚度與透氣性，能夠無感覺佩戴同時監測各種生理信號；谖锢硖匦耘c實際需求，周建華/喬彥聰團隊與任天令團隊實現了金/聚乙烯醇、金/聚氨酯與金納米織物；诮/聚乙烯醇納米織物大的比表面積可以實現熱聲效應薄膜聲源；基于金/聚氨酯納米織物優異的機械性能可以實現應變傳感器；基于金納米織物優異的導電性能可以實現生理電極。

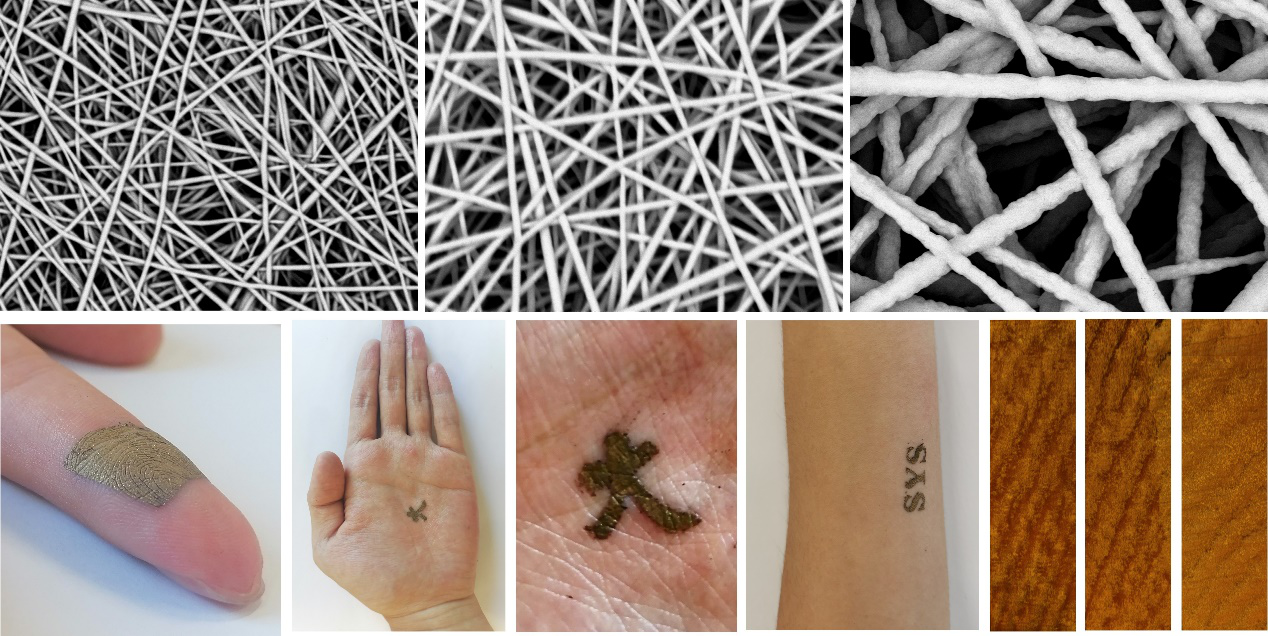

圖2. 各種圖形化納米織物及其與皮膚良好的保形性。
基于熱聲效應的薄膜式聲源能夠極大降低聲源體積，被認為是柔性微聲源的理想形態。熱聲聲源需要發聲材料具有良好的導電性、熱導率、比表面積以及低的熱容量。金/聚乙烯醇納米織物半徑僅為150nm，具有極大的比表面積用于熱量傳遞；同時基于金的高電導率與熱導率，可以高效地將電信號轉化為熱震動。因此，相對于其他熱聲聲源，金/聚乙烯醇納米織物聲源具有明顯優勢，通過提高孔隙率可以進一步提高器件聲壓。

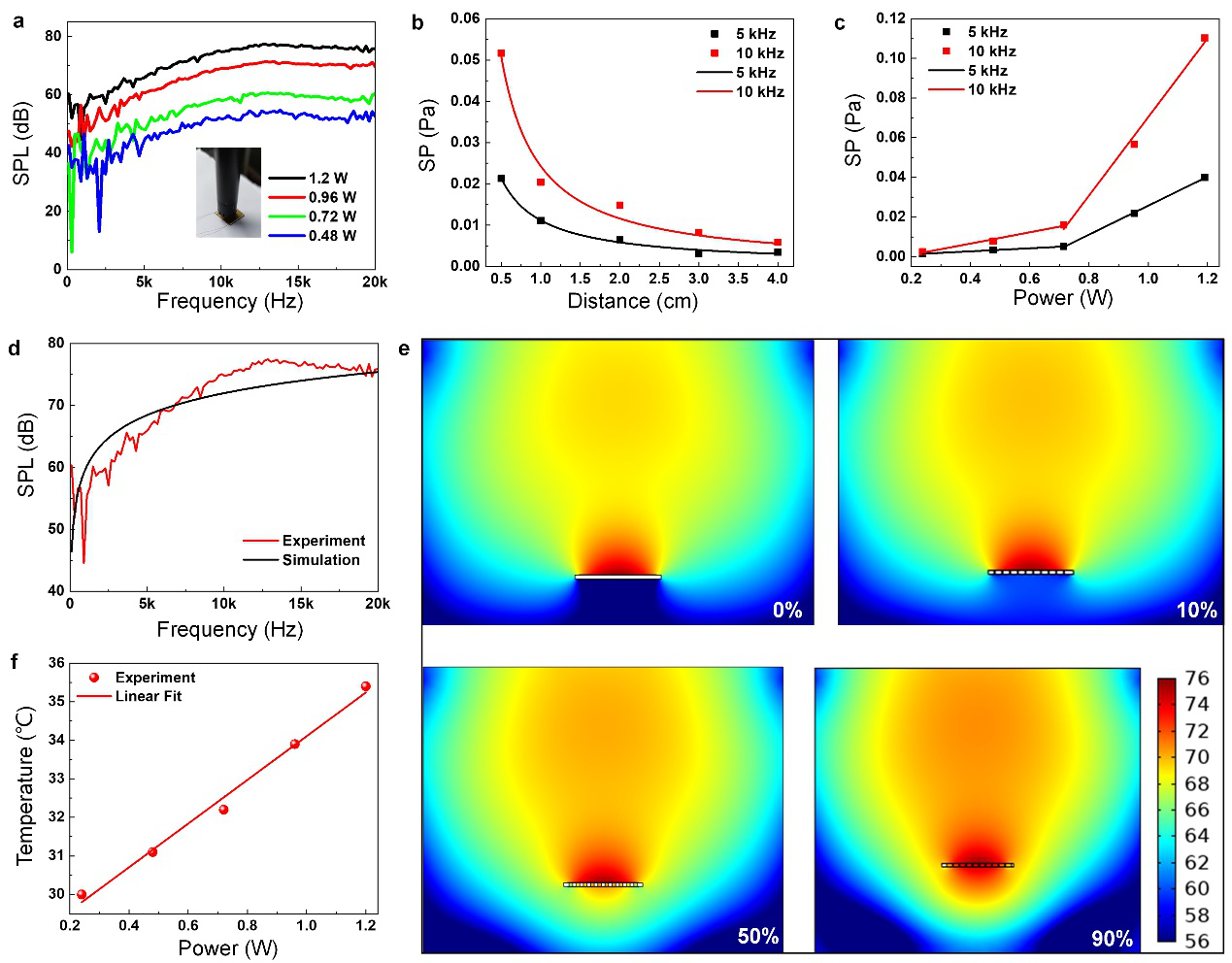

圖3. 金納米織物聲源的發聲特性與聲壓場仿真。
金/聚氨酯納米織物具有良好的機械性能，可以拉伸到360%的長度仍然保持完好。金/聚氨酯納米織物應變傳感器的GF因子能夠達到150，經過1000次拉伸循環，傳感器性能幾乎沒有改變。通過分析納米織物中的微裂紋，周建華/喬彥聰團隊與任天令團隊提出了多層有限元并聯模型，由于各層金納米織物在相同的形變條件下所產生相應存在不同，因此傳感器存在非線性，這也理論解釋了柔性應變傳感器的非線性起源。
圖4. 金/聚氨酯納米織物應變傳感器性能與仿真結果。
通過溶解金/聚乙烯醇納米織物中的聚乙烯醇犧牲層模板最終實現金納米織物，由于金納米織物良好的導電性和皮膚保形性，可以用于低阻抗生理電極，在1000 Hz以下的低頻區域，金納米織物與皮膚之間的阻抗特性優于現有的商用凝膠電極。金納米織物電極可以用于監測心電圖與肌電圖信號。
圖5. 基于金納米織物生理電極測量的肌電圖與心電圖信號。

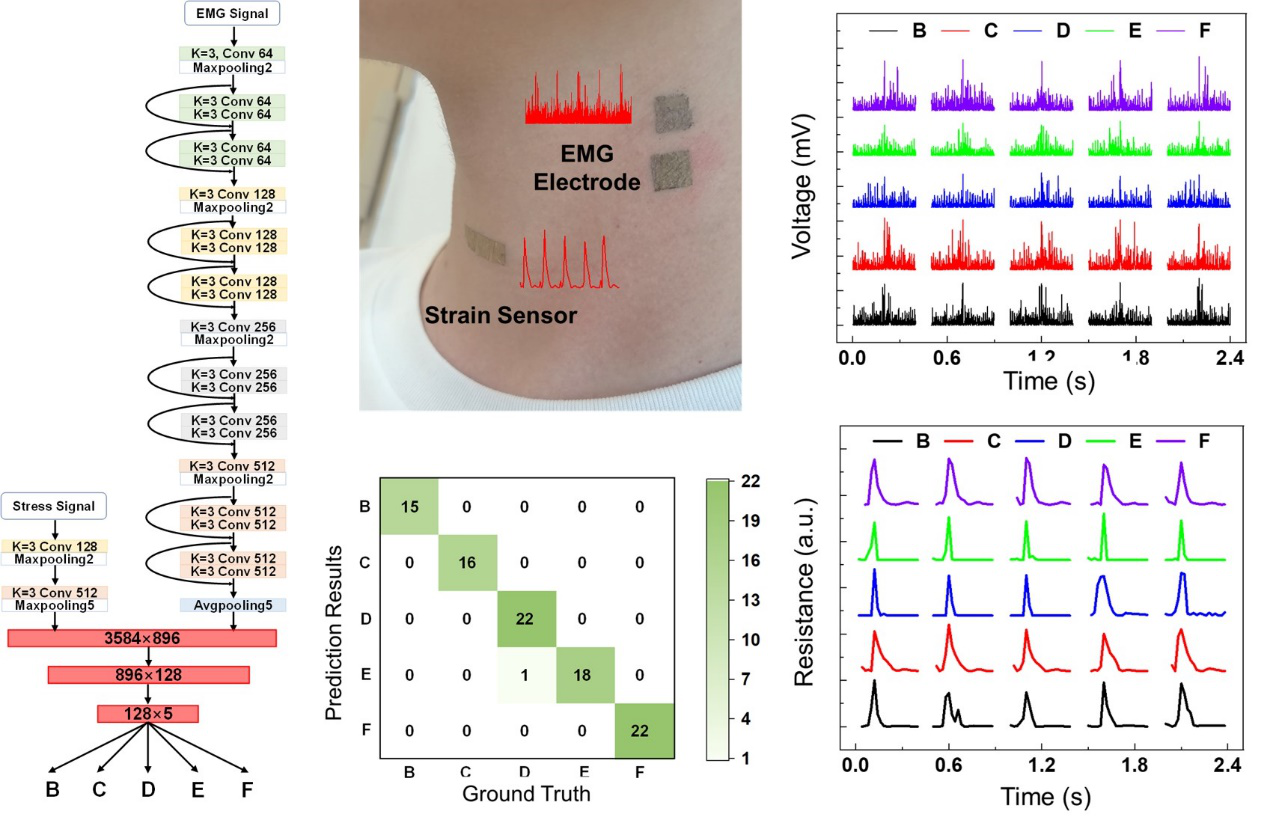

圖6. 肌電圖-應變協同算法及其性能。
為了實現喉部震動信號的高準確率分類，周建華/喬彥聰團隊與任天令團隊開發了肌電圖-應變協同算法，算法包含一維ResNet殘差神經網絡作為肌電圖分析部分，兩層卷積神經網絡作為應變分析部分，并最終將兩者進行拼接輸入全連接層。將納米織物所監測的喉部震動應變信號與肌電圖信號輸入?yún)f(xié)同算法，分類準確率高達98.9%。
中山大學生物醫學工程學院是論文第一單位，中山大學生物醫學工程學院助理教授喬彥聰是文章的第一作者與共同通訊作者，清華大學集成電路學院任天令教授與中山大學周建華教授是論文的通訊作者，該研究成果得到了國家自然基金重點項目，科技部項目，廣東省項目，深圳市項目以及廣東省傳感技術與生物醫療儀器重點實驗室的支持。
論文鏈接: https://www.sciencedirect.com/science/article/pii/S1385894722032284
