80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

  離子導(dǎo)體有助于生物和非生物之間的信號交換，因此能夠應(yīng)用于眾多領(lǐng)域。離子導(dǎo)電凝膠存在液體揮發(fā)或泄漏的風(fēng)險(xiǎn)。相比之下，干式離子導(dǎo)電彈性體由于其無溶劑的特點(diǎn)，因而在軟離子電子器件應(yīng)用中顯示出了很高的可靠性。最近的研究表明，刷狀結(jié)構(gòu)可以有效地減少結(jié)構(gòu)弛豫時(shí)間，使刷狀聚合物具有集中的電荷載體和高鏈遷移率，從而賦予材料以良好的離子導(dǎo)電性和機(jī)械柔韌性。光介導(dǎo)合成是一種簡單有效的聚合物合成方法，其在非導(dǎo)電刷狀聚合物彈性體制備方面已顯示出良好的應(yīng)用前景，但在合成離子傳導(dǎo)刷狀聚合物方面的應(yīng)用仍有待探索。

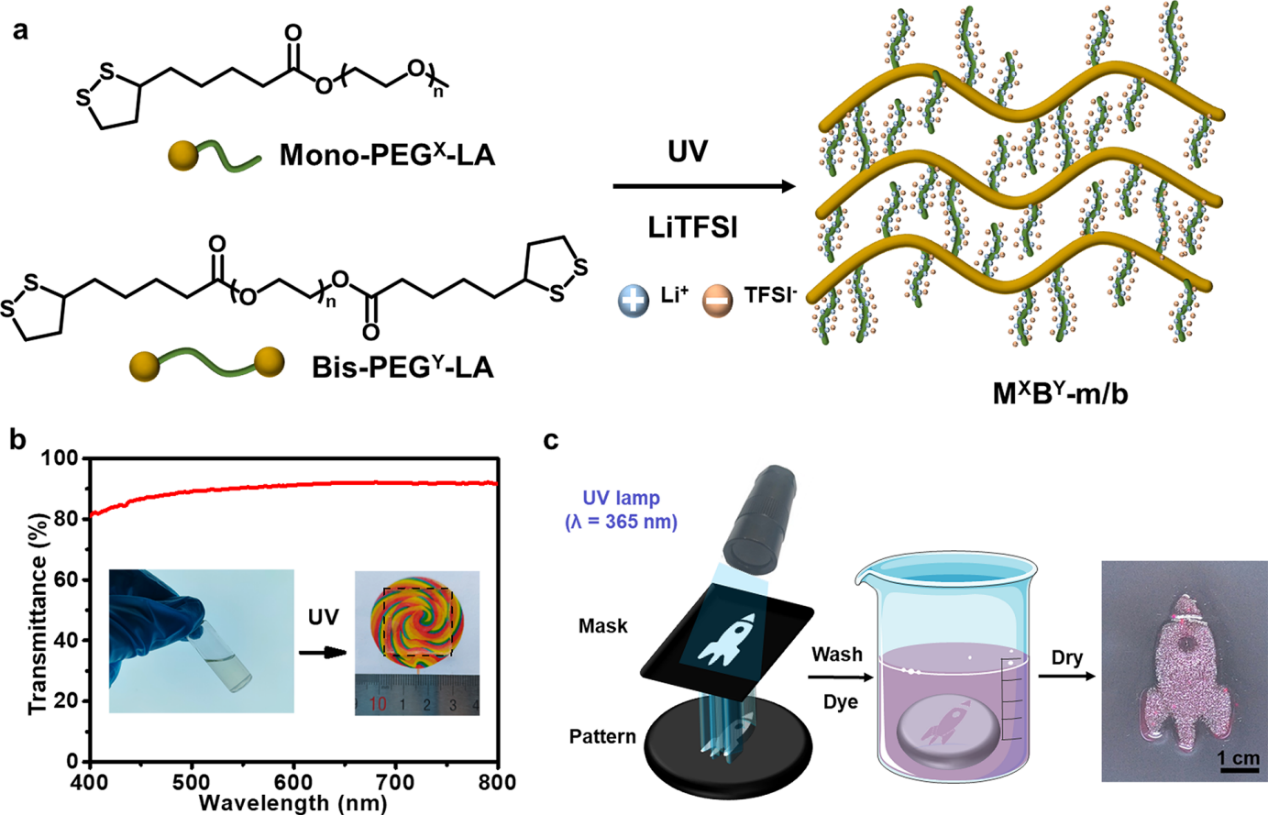

圖1.DICDBNs合成示意圖及性質(zhì)

  所合成的DICDBNs顯示出諸多性能（圖2）。作者將DICDBNs粘附于不同種類的金屬上放置一個月，結(jié)果展示了DICDBNs對Sn、Fe、Al、Zn、Cu等五種金屬均沒有腐蝕性（圖2a上）。作者對合成的DICDBNs進(jìn)行垂直阻燃測試實(shí)驗(yàn)（圖2b Ⅳ），結(jié)果展示了樣品在點(diǎn)燃后迅速熄滅，表明材料具有良好的阻燃性。降解實(shí)驗(yàn)表明，室溫下DICDBNs在硼氫化鈉溶液中25分鐘內(nèi)完全降解（圖2c）。力學(xué)性能顯示，DICDBNs在經(jīng)歷100次循環(huán)拉伸后仍保有初始韌性的83.3%（圖2d，e）。作者展示DICDBNs能夠穩(wěn)定地粘附在13種不同材料的表面（圖2f），并且定量評估了9種不同基材上的粘合強(qiáng)度。作者研究了DICDBNs的自修復(fù)性能，在切斷處紫外光照射8小時(shí)后愈合效率達(dá)到90.5%（圖2e）。此外，所合成的DICDBNs也能夠應(yīng)用于應(yīng)變傳感器和溫度傳感器領(lǐng)域（圖3）。

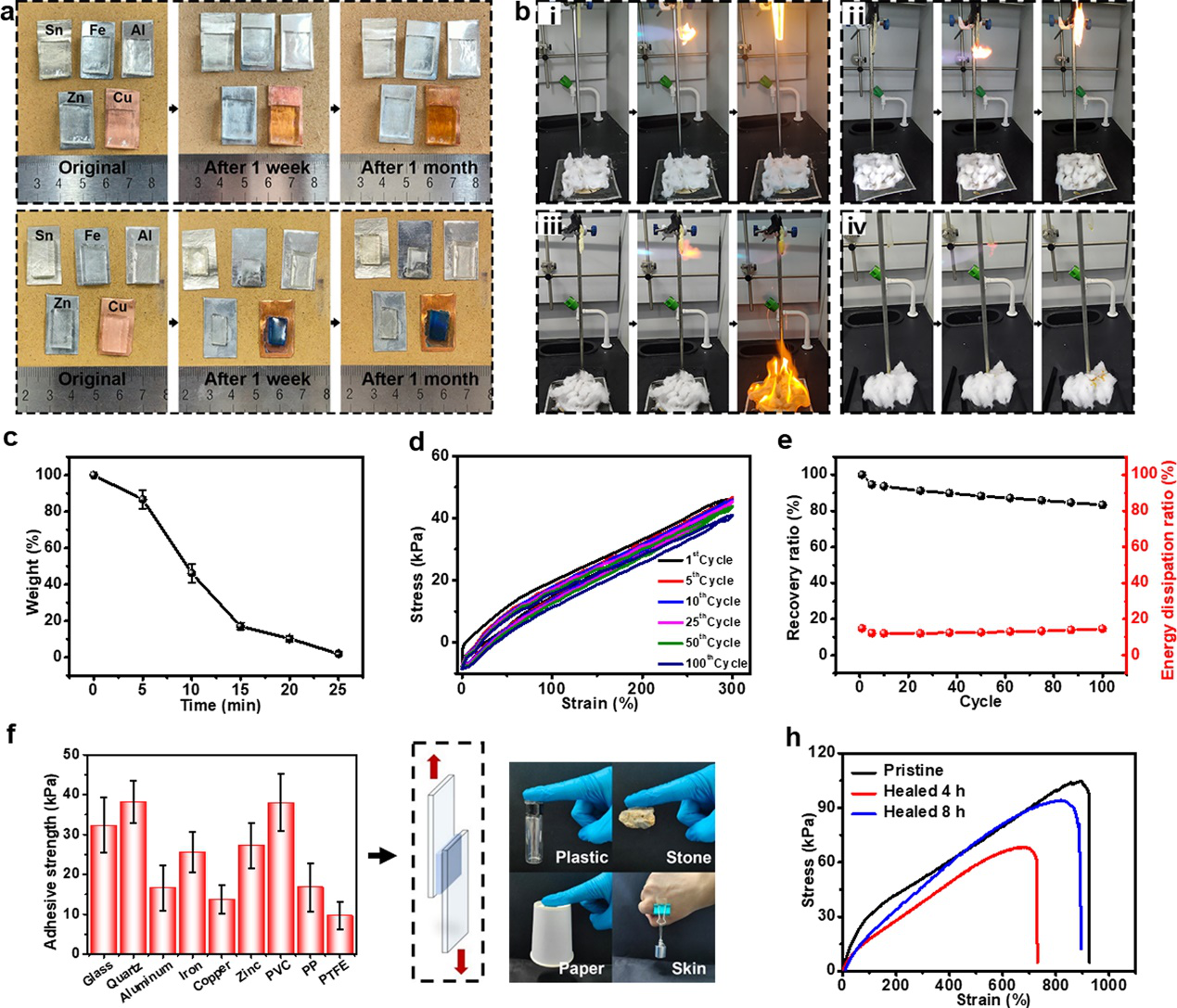

圖2. DICDBNs的性能

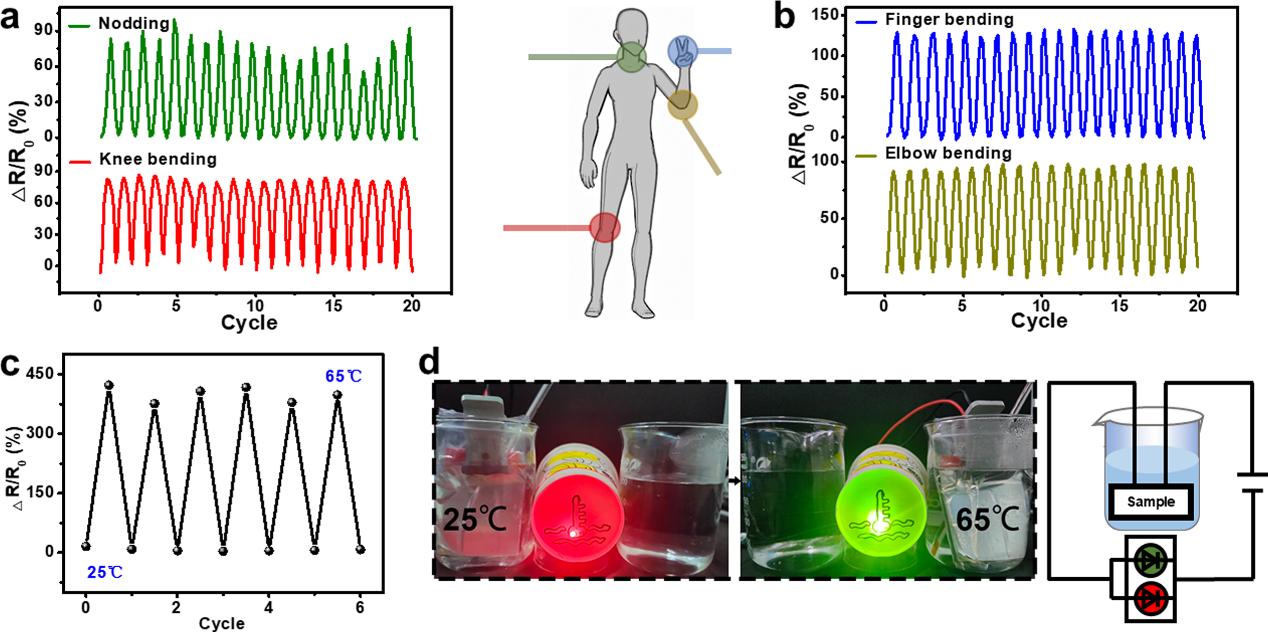

圖3. DICDBNs基應(yīng)變傳感器與溫度傳感器

  論文信息：

  Versatile Light-Mediated Synthesis of Dry Ion-Conducting Dynamic Bottlebrush Networks with High Elasticity, Interfacial Adhesiveness, and Flame Retardancy

  Yu Tan, Huan Chen, Wenbing Kang, and Xu Wang*

  Cite this by doi: 10.1021/acs.macromol.2c01234

  文章鏈接：https://doi.org/10.1021/acs.macromol.2c01234

  王旭課題組主頁：http://cis.sdu.edu.cn/wang_lab/cn/index.htm
