長春應(yīng)化所羅傳富研究員團隊 Macromolecules：纏結(jié)網(wǎng)絡(luò)的重建對結(jié)晶和力學(xué)性能的影響
2023-07-11 來源：高分子科技
近期，長春應(yīng)用化學(xué)研究所羅傳富研究員團隊通過大規(guī)模分子動力學(xué)模擬研究了高分子燒結(jié)過程中纏結(jié)網(wǎng)絡(luò)的重建以及對后續(xù)結(jié)晶和力學(xué)性能的影響。研究發(fā)現(xiàn)纏結(jié)網(wǎng)絡(luò)的重構(gòu)過程分為兩步：纏結(jié)網(wǎng)絡(luò)在燒結(jié)初期通過鏈構(gòu)象的“熔融爆炸”迅速重構(gòu)，然后通過分子鏈蠕動過程緩慢調(diào)整（圖1）。進一步的等溫結(jié)晶模擬表明半結(jié)晶時間與初始纏結(jié)長度也存在兩步依賴關(guān)系（圖2a），這是由不同的纏結(jié)復(fù)雜度引起的。纏結(jié)復(fù)雜度可反映纏結(jié)的具體結(jié)構(gòu)，但文獻中缺乏具體準確的定義。該團隊提出一個簡單的指標來統(tǒng)一地反映纏結(jié)復(fù)雜度對結(jié)晶動力學(xué)以及力學(xué)性能的影響，即每條鏈的平均纏結(jié)鏈數(shù)目Λ。相比于通常的纏結(jié)長度，每條鏈的纏結(jié)鏈數(shù)目在結(jié)晶動力學(xué)中起著更重要的作用（圖2b），并且每個初始顆粒的纏結(jié)顆粒數(shù)目也決定了燒結(jié)高分子的抗沖擊性能（圖3）。每條鏈的平均纏結(jié)鏈數(shù)目存在一個臨界值12，對應(yīng)于球體在三維空間中的密堆配位數(shù)。如果低于該配位數(shù)，高分子鏈受到的纏結(jié)約束會存在“空缺”或“短板”，結(jié)晶動力學(xué)以及后續(xù)的拉伸強度會受到很大影響。這項研究成果為理解和控制高分子燒結(jié)與結(jié)晶以及半晶高分子的力學(xué)性能提供了新的見解。

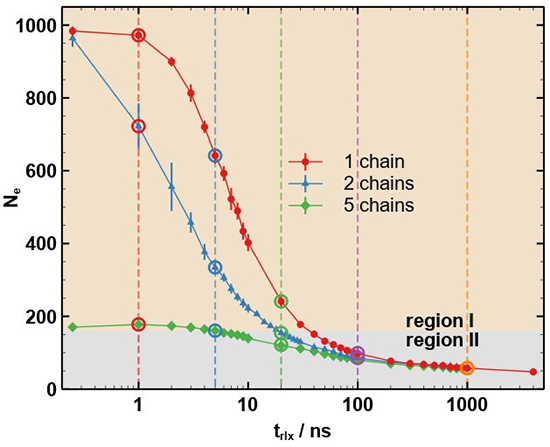

圖1 三個體系重均纏結(jié)長度隨著松弛時間的變化。彩色虛線表示所選擇的不同松弛時間的熔體進行等溫結(jié)晶模擬，所選的數(shù)據(jù)點用彩色圓環(huán)標記。
圖2 三個體系的等溫結(jié)晶半結(jié)晶時間t1/2（a）和每條鏈的平均纏結(jié)鏈數(shù)目Λ（b）與熔體初始纏結(jié)長度的關(guān)系。插圖為密堆的三維和二維示意圖。

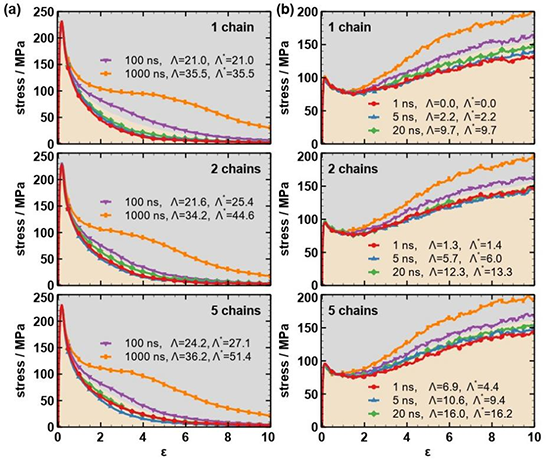

圖3 三個體系在300K單軸拉伸形變的應(yīng)力-應(yīng)變曲線：（a）快速拉伸（b）慢速拉伸。
該工作以“Reconstruction of the Entanglement Network and Its Effect on the Crystallization and Mechanical Strength of Sintered Polymers”為題在線發(fā)表在《Macromolecules》上。文章第一作者是長春應(yīng)用化學(xué)研究所特別研究助理陳冉博士。該研究得到國家自然科學(xué)基金委的支持。
原文鏈接：https://pubs.acs.org/doi/10.1021/acs.macromol.3c00533
版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責(zé)任編輯：xu）
相關(guān)新聞
- 中國化學(xué)會第七屆高分子結(jié)晶研討會將于2024年4月26日-29日在天津舉行（第二輪通知） 2024-03-11
- 中國化學(xué)會第七屆高分子結(jié)晶研討會將于2024年4月26日-29日在天津舉行（第一輪通知） 2024-02-04
- 川大塑料高性能化加工與裝備課題組 Macromolecules：壓力場下流動誘導(dǎo)高分子結(jié)晶及其在“定構(gòu)加工”中的應(yīng)用 2024-02-01
- 中國科大李良彬-陳威 Macromolecules：同步輻射原位流延技術(shù)探究聚乙烯醇(PVA)溶液成膜過程結(jié)晶動力學(xué)與干燥機理 2024-02-29
- 深圳大學(xué)王澤凡、朱才鎮(zhèn)等 Macromolecules：解纏結(jié)UHMWPE的結(jié)構(gòu)形成與纏結(jié)網(wǎng)絡(luò)的超快重構(gòu)動力學(xué) 2024-10-24
