中國科學院大學黃輝/史欽欽團隊 Angew：基于碳-硫鍵活化的無水室溫Suzuki-Miyaura聚合
2023-08-16 來源：高分子科技

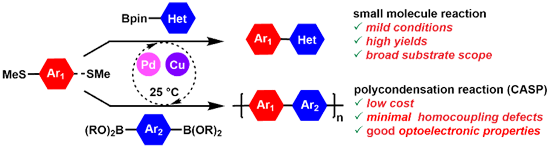

供體-受體型共軛聚合物由于能級易調(diào)控、高電荷傳輸特性、可溶液加工等優(yōu)異性能，在有機光電材料領(lǐng)域發(fā)揮著至關(guān)重要的作用。目前，其合成主要依賴如Stille、Suzuki-Miyaura以及直接芳基化聚合（DArP）等過渡金屬催化的交叉偶聯(lián)反應，其中，Suzuki-Miyaura聚合由于具有低毒性及反應條件溫和等優(yōu)點，近年來逐漸成為構(gòu)建碳-碳鍵的一種高效合成方法。然而，雜芳基硼酸酯的易原位脫硼以及傳統(tǒng)芳基鹵化物易自偶聯(lián)產(chǎn)生結(jié)構(gòu)缺陷一定程度上限制了Suzuki-Miyaura聚合的應用及發(fā)展。
論文信息：

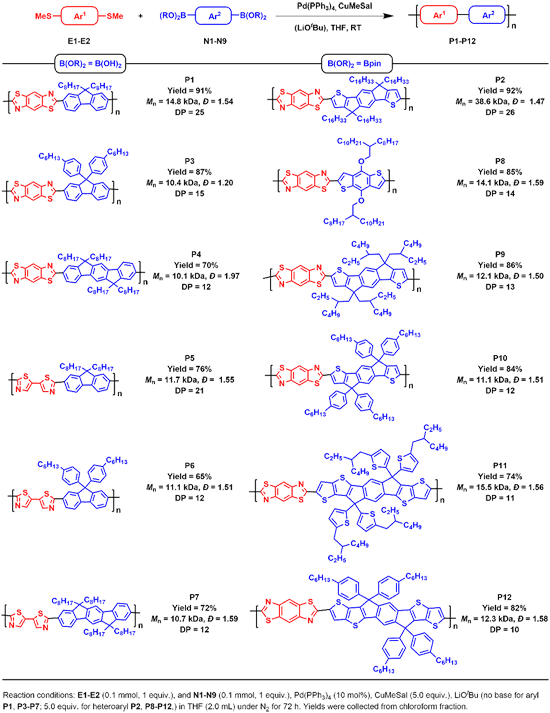

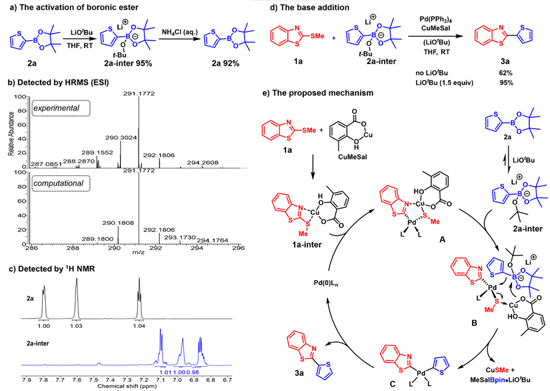

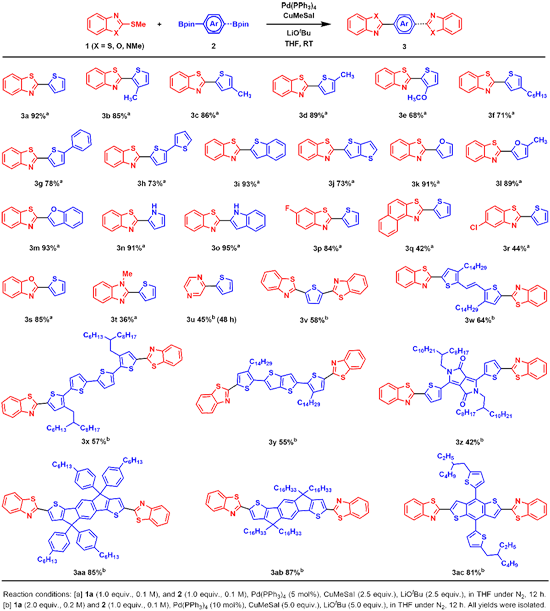

Room Temperature Anhydrous Suzuki-Miyaura Polymerization Enabled by C–S Bond Activation
Xuan Wen,? Wenbin Xie,? Yawen Li, Xiaoying Ma, Zhaoying Liu, Xiao Han, Kaikai Wen, Fengjiao Zhang, Yuze Lin, Qinqin Shi,* Aidong Peng,* Hui Huang*
Angewandte Chemie International Edition
https://doi.org/10.1002/anie.202309922
版權(quán)與免責聲明：中國聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
相關(guān)新聞
- 中科院長春應化所韓艷春團隊 AFM：彈性體基體中構(gòu)建連續(xù)共軛聚合物網(wǎng)絡(luò) - 實現(xiàn)高拉伸性與高電學性能兼得 2025-03-25
- 南科大馮奎、郭旭崗/海南大學陳志才 Angew 綜述：高性能有機電化學晶體管共軛聚合物的分子設(shè)計策略、應用和前景 2025-01-09
- 華南理工大學郭子豪課題組 AFM : 具有超低閾值電壓的n型有機電化學晶體管 2024-11-01
- 東華大學陳義旺/胡華偉課題組 AEM：寡聚噻吩添加劑調(diào)控形貌并抑制電荷復合實現(xiàn)高性能有機太陽能電池 2024-01-14
- 南京工業(yè)大學林進義副教授課題組在聚芴平面化構(gòu)象和晶化過程研究發(fā)表新進展 2018-04-23
- 石墨烯-半導體量子點復合體系薄膜制備及光電性能研究新進展 2010-03-29
