開環(huán)聚合是一項合成主鏈功能高分子材料的重要策略。由于C(sp3)–N鍵廣泛存在于許多環(huán)狀有機化合物中，若能有效斷裂此類化學(xué)鍵，將為開環(huán)聚合提供一種新穎的途徑。然而，C(sp3)–N鍵具有較高的鍵解離能，導(dǎo)致其斷裂難度相當大。目前的研究主要依賴于高環(huán)張力單體（如氮丙啶、氮雜環(huán)丁烷和扭曲酰胺）來驅(qū)動C(sp3)–N鍵的斷裂以實現(xiàn)開環(huán)聚合。而在無明顯環(huán)張力的環(huán)狀單體中實現(xiàn)C(sp3)–N鍵的斷裂，仍然面臨著巨大的挑戰(zhàn)（圖1）。
圖1. C(sp3)-N鍵斷裂在開環(huán)聚合中的應(yīng)用
中山大學(xué)黃漢初課題組主要致力于硫自由基聚合及大環(huán)開環(huán)聚合方法的研究，旨在為主鏈功能高分子材料的可控制備提供高效的合成技術(shù)。在前期工作中，他們首次利用“邁克爾加成-斷裂”機制成功實現(xiàn)了無張力環(huán)狀單體中C(sp3)–S鍵的選擇性切斷，構(gòu)建了一類新穎的開環(huán)聚合反應(yīng)體系，并成功制備了分子量可控、分布窄且能夠在主鏈嵌入任意基團的含硫高分子材料（Angew. Chem. Int. Ed. 2023, 62, e202217895）。在本項研究中，他們與華南理工大學(xué)曹德榕教授課題組合作，進一步將該策略拓展至無張力環(huán)狀單體中的C(sp3)–N鍵斷裂，首次實現(xiàn)了基于邁克爾加成-斷裂機制的C(sp3)–N鍵斷裂開環(huán)聚合反應(yīng)（圖2）。同時，從機理角度出發(fā)，作者將他們所發(fā)展的這類聚合反應(yīng)正式命名為“邁克爾加成–斷裂開環(huán)聚合（Michael Addition–Fragmentation Ring–Opening Polymerization, MAFROP, /
）”，以便更加系統(tǒng)地開發(fā)和研究這類基于“邁克爾加成-斷裂”機制的開環(huán)聚合反應(yīng)。

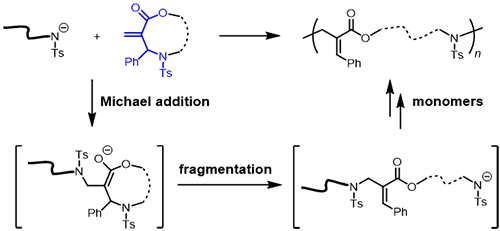

圖2. 基于C(sp3)-N鍵斷裂的邁克爾加成-斷裂開環(huán)聚合反應(yīng)
在本項研究中，作者首先設(shè)計并合成了新型環(huán)狀單體M1，并在室溫空氣條件下篩選了不同的引發(fā)劑。結(jié)果表明，N-乙基甲磺酰胺基鉀（Init2）展現(xiàn)出優(yōu)異的聚合控制性能，所得聚合物的理論分子量（Mn,theo）與核磁分子量（Mn,NMR）高度吻合（圖3）。在最優(yōu)反應(yīng)條件下，具有不同碳鏈長度的單體M1–M3均能實現(xiàn)可控聚合。通過調(diào)控單體與引發(fā)劑的比例，成功合成了分子量可調(diào)、分布窄的聚合物。值得一提的是，所得聚合物中肉桂酸酯結(jié)構(gòu)以順式構(gòu)型為主（>90% cis）。此外，通過調(diào)節(jié)環(huán)尺寸，可以靈活地控制主鏈中氮原子的間距，這對于傳統(tǒng)單體（如氮丙啶和氮雜環(huán)丁烷）而言極具挑戰(zhàn)性。
圖3. 聚合反應(yīng)研究
動力學(xué)研究表明，該聚合反應(yīng)遵循一級反應(yīng)動力學(xué)規(guī)律，數(shù)均分子量（Mn）與轉(zhuǎn)化率呈線性關(guān)系，且整個聚合過程中分子量分布保持較窄水平（
< 1.1）。進一步的MALDI-TOF質(zhì)譜分析顯示，每組主峰間隔的數(shù)值和聚合物重復(fù)單元的分子量相同，且聚合物具有完整的末端結(jié)構(gòu)；诖耍髡哌M行了鏈延伸實驗，成功制備了不同的嵌段共聚物。首先，通過M1的均聚合成大分子鏈轉(zhuǎn)移劑P1，隨后一鍋法加入M2進行鏈延伸，成功得到了二嵌段共聚物P1-b-P2。同樣，使用單體M1和M3亦可成功制備嵌段共聚物P1-b-P3。此外，通過順序加入M1、M2和M3能夠一鍋法制備三嵌段共聚物P1-b-P2-b-P3，且能夠精準控制聚合物分子量及其分布。這些實驗不僅驗證了MAFROP的可控性，更突出了該方法在合成具有明確結(jié)構(gòu)聚合物方面的高效性。

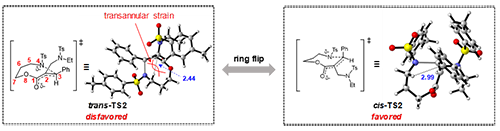

為了深入理解該聚合反應(yīng)的機理與立體選擇性來源，作者進行了密度泛函理論（DFT）計算。結(jié)果表明，邁克爾加成能壘低于β-斷裂能壘，表明后者為決速步并主導(dǎo)產(chǎn)物的立體構(gòu)型。接著，作者對β-斷裂過程中形成順反產(chǎn)物的兩種可能過渡態(tài)（cis-TS2與trans-TS2）進行了計算。計算結(jié)果顯示，過渡態(tài)cis-TS2（14.8 kcal/mol）的能壘顯著低于trans-TS2的能壘（25.5 kcal/mol），說明順式肉桂酸酯的形成更有利。進一步的過渡態(tài)結(jié)構(gòu)分析發(fā)現(xiàn)，八元環(huán)內(nèi)Et(Ts)NCH2-基團與氫原子之間的跨環(huán)張力可能是trans-TS2能量高于cis-TS2的原因（圖4）。為了驗證這一推測，作者合成了非環(huán)狀化合物并進行了對比實驗，結(jié)果表明，產(chǎn)物主要為反式構(gòu)型，進一步證實了環(huán)狀單體開環(huán)聚合所觀察到的較高順式立體選擇性主要源于跨環(huán)張力的驅(qū)動。
圖4. 聚合反應(yīng)機理的研究
此外，作者進一步將 MAFROP 策略拓展至與 N-磺；的共聚中（圖5）。通過改變兩類單體的投料順序，成功制備了兩種嵌段共聚物P1-b-PTsMAz和PTsMAz-b-P1，并通過DOSY譜證實了嵌段共聚物的成功合成。隨后，利用甲醇鈉處理二嵌段共聚物PTsMAz-b-P1時，P1段可被選擇性降解，而PTsMAz段保持穩(wěn)定，展示了該方法在聚合物功能化及降解性調(diào)控方面的應(yīng)用潛力。
圖5. 與N-磺酰基氮丙啶的共聚研究
最后，作者采用模塊化方法將酯序列與開環(huán)機關(guān)結(jié)合，簡便地合成了包含ABCDE五元序列的大環(huán)單體M4。通過對M4進行開環(huán)聚合，成功構(gòu)建了分子量可控且分布窄的主鏈序列可控聚合物（圖6）。值得注意的是，這類聚合物通常難以通過逐步聚合（其缺點在于分子量不可控）或傳統(tǒng)開環(huán)聚合（其缺點在于難以在主鏈上引入任意指定的官能團）等方法進行制備。這一結(jié)果標志著MAFROP策略在主鏈功能高分子材料可控制備方面邁出了關(guān)鍵一步。
圖6. 序列可控聚合物的合成
總結(jié)，本研究創(chuàng)新性地開發(fā)了一種基于C(sp3)–N鍵斷裂的邁克爾加成–斷裂開環(huán)聚合（MAFROP）新反應(yīng)體系。該聚合反應(yīng)可在溫和條件下高效進行，合成分子量可控、分布窄且具有順式立體選擇性的肉桂酸酯類聚胺。此外，該聚合方法進一步擴展至與N-磺；さ墓簿垡约靶蛄锌煽鼐酆衔锏暮铣桑故玖嗽擃惥酆戏磻(yīng)在制備具有多樣化主鏈結(jié)構(gòu)的功能高分子材料方面的廣闊應(yīng)用前景。該研究工作以“Aza-Michael Addition–Fragmentation Ring–Opening Polymerization”為題發(fā)表于《美國化學(xué)會會志》（J. Am. Chem. Soc. 2025, DOI: 10.1021/jacs.5c03181），第一作者為黃丹同學(xué)。感謝國家自然科學(xué)基金和廣東省自然科學(xué)基金對本項目的資助，同時也感謝在研究過程中給予幫助的朋友、老師和學(xué)生。
原文鏈接：https://pubs.acs.org/doi/10.1021/jacs.5c03181
