微創(chuàng)介入藥物洗脫支架通過局部釋放藥物，有效抑制病變血管腔再狹窄的發(fā)生，為越來越多患者帶來了福音！然而，其非選擇性抑制平滑肌和內(nèi)皮細胞生長，引發(fā)血栓及持續(xù)炎癥反應(yīng)，受到了越來越多的關(guān)注。因此，如何促進內(nèi)皮化并抑制血栓發(fā)生是心血管植入器械領(lǐng)域面臨的共性挑戰(zhàn)。
近期，國家生物醫(yī)學材料工程技術(shù)研究中心王云兵教授團隊受血小板膜偽裝策略和免疫調(diào)控作用的啟發(fā)，在本研究中他們設(shè)計了一種仿生納米顆粒涂層，該納米顆粒由血小板膜包覆的聚乳酸羥基乙酸共聚物和雷帕霉素的復合納米顆粒組成（圖1）。膜包裹后的納米顆粒涂層具有良好藥物裝載和緩釋功能，有效抑制平滑肌細胞過度增殖的同時，減少了對內(nèi)皮細胞的毒副作用（圖2）。體內(nèi)研究發(fā)現(xiàn)，仿生納米載藥涂層中血小板膜表面多種功能膜蛋白提供了良好的免疫逃逸和促進血管內(nèi)皮愈合功能，其主要通過調(diào)節(jié)cGMP-PKG和NF-kappa B信號通路，有效調(diào)控了血管支架微環(huán)境，減少了血管病變誘發(fā)的持續(xù)免疫反應(yīng)，加速了受損血管的內(nèi)皮化進程。該工作結(jié)合功能性涂層與藥物洗脫涂層優(yōu)勢，為臨床心血管材料及器械改性提供了新思路。該工作以”A bio-inspired nanoparticle coating for vascular healing and immunomodulatory by cGMP-PKG and NF-kappa B signaling pathways”為題發(fā)表在Biomaterials上。文章第一作者為李言言博士和張博副研究員，該研究得到國家自然科學基金（82102218），中國博士后基金（2021M692317&2022T150456）等支持。

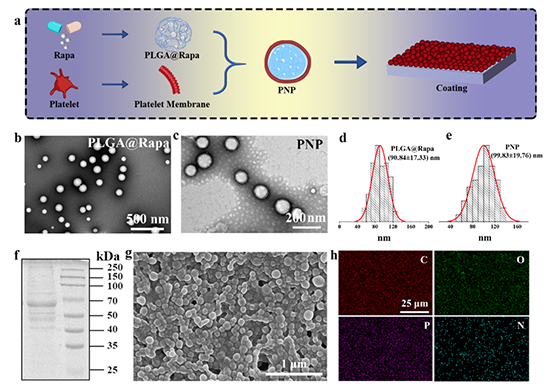

圖1 仿生納米載藥涂層的制備及表征

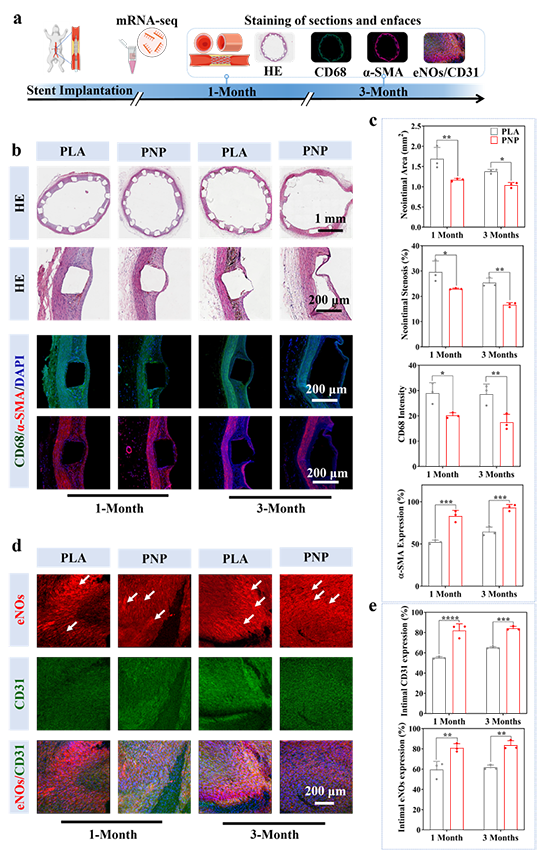

圖2 仿生涂層調(diào)節(jié)了受損血管愈合
該工作是團隊近期關(guān)于心血管材料及器械功能改性相關(guān)研究的最新進展之一。微創(chuàng)介入心血管器械包括心臟封堵器、血管支架、心臟瓣膜等，其植入患者體內(nèi)后凝血、內(nèi)膜增生、炎癥及鈣化等問題往往給患者帶來極大的風險。為此，本團隊發(fā)展了不同類型功能性涂層，用于心血管材料的表面功能化，促進其對受損組織的修復。過去兩年中，團隊制備了一系列促進血管組織愈合，防止血栓發(fā)生，并有效減輕炎癥反應(yīng)的功能性涂層（ACS Nano， 2022，16, 4, 6585-6597; Biomaterials, 2021, 269: 120418; Biomaterials,2022, 284, 121478; Biomaterials, 2022, 287, 121654）。
文獻鏈接：https://www.sciencedirect.com/science/article/pii/S014296122300296X
