80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

  共軛聚合物是一類典型的半剛性鏈高分子，共軛剛性鏈對(duì)其凝聚態(tài)行為如鏈段動(dòng)力學(xué)、溶液性質(zhì)、結(jié)晶行為等有很大影響。共軛聚合物的結(jié)晶不僅受熱力學(xué)規(guī)律的控制，還受動(dòng)力學(xué)機(jī)制的影響。由于載流子各向異性的傳輸特性，共軛聚合物的晶型和結(jié)晶取向會(huì)影響載流子的傳輸。因此，有效調(diào)控共軛聚合物的晶型和結(jié)晶取向，具有十分重要的意義。

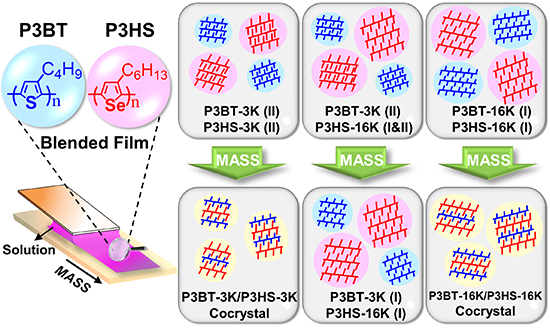

圖1. 通過(guò)彎液面輔助誘導(dǎo)溶液剪切(MASS)策略調(diào)控P3BT/P3HS的晶型以及共晶和相分離的相互轉(zhuǎn)變。

圖2. 以P3BT-3K/P3HS-3K為例說(shuō)明共混物體系的晶型以及共晶和微相分離轉(zhuǎn)變的過(guò)程。

  隨后，他們利用彎液面輔助誘導(dǎo)溶液剪切策略，將P3BT/P3HS共混溶液受限在兩個(gè)平板之間，隨著下平板的移動(dòng)速率逐漸增加，P3BT-3K/P3HS-3K和 P3BT-3K/P3HS-16K中的P3BT-3K的晶型會(huì)從II逐漸轉(zhuǎn)變成I，并且和P3HS-3K共結(jié)晶(圖2)，但是和P3HS-16K發(fā)生相分離分別結(jié)晶。這是因?yàn)樵?/span>P3BT-3K/P3HS-3K中，P3BT和P3HS在(100)方向的結(jié)晶有序長(zhǎng)度相互匹配，因此兩者能夠共結(jié)晶。而P3BT-3K和P3HS-16K的結(jié)晶有序長(zhǎng)度相差較大，并且隨著剪切過(guò)程進(jìn)一步增大，導(dǎo)致兩者無(wú)法共結(jié)晶。P3BT和P3HS受結(jié)晶有序長(zhǎng)度影響能否共結(jié)晶也可以通過(guò)P3BT-16K/P3HS-16K體系的結(jié)晶行為得到驗(yàn)證。P3BT-16K和P3HS-16K均表現(xiàn)為晶型I，通過(guò)溶液剪切過(guò)程晶型不發(fā)生變化。但兩者的結(jié)晶有序長(zhǎng)度更加匹配，因此比P3BT-3K/P3HS-3K更容易形成共晶。他們利用GIXRD等手段對(duì)P3BT/P3HS共混物的晶型轉(zhuǎn)變、共晶和相分離轉(zhuǎn)變機(jī)制進(jìn)行了細(xì)致探究，并將不同結(jié)晶結(jié)構(gòu)與光物理性質(zhì)相關(guān)聯(lián)。

  文章鏈接：https://doi.org/10.1021/acs.macromol.3c01614
