80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

搜索：
浙理工易玲敏教授團(tuán)隊(duì) CEJ：在多層次結(jié)構(gòu)纖維素基輻射降溫新材料的制備領(lǐng)域取得新進(jìn)展
2024-05-04  來(lái)源：高分子科技

  被動(dòng)式日間輻射冷卻（PDRC）材料可在強(qiáng)太陽(yáng)光下實(shí)現(xiàn)零能耗的亞環(huán)境降溫。近年來(lái)，研究者們陸續(xù)開發(fā)了各種高性能輻射降溫材料，并期望應(yīng)用于建筑節(jié)能、個(gè)人熱管理等領(lǐng)域。然而，大多數(shù)日間輻射降溫材料均由石油基聚合物制成，不利于碳減排。纖維素是一種來(lái)源豐富、生物相容性好、可生物降解的天然生物質(zhì)材料。重要的是，天然纖維素材料存在多層次聚集態(tài)結(jié)構(gòu)，其對(duì)太陽(yáng)光波具有強(qiáng)烈的散射作用，從而有利于反射太陽(yáng)光，而且纖維素大分子鏈的化學(xué)結(jié)構(gòu)使其在大氣窗口具有較強(qiáng)的中紅外發(fā)射率。


  基于此，浙江理工大學(xué)易玲敏教授團(tuán)隊(duì)根據(jù)表面微納結(jié)構(gòu)反射與多孔結(jié)構(gòu)米氏散射相結(jié)合的策略設(shè)計(jì)制備了基于纖維素微粒的多層次聚集態(tài)結(jié)構(gòu)涂層，并將其應(yīng)用到棉織物表面，疏水改性后獲得具有自清潔能力的纖維素基輻射降溫織物（RCCF）（圖1）。得益于天然纖維素的多層次聚集態(tài)結(jié)構(gòu)以及微粒堆疊形成的微納尺度空氣孔結(jié)構(gòu)，所得纖維素涂層棉織物的太陽(yáng)光反射率達(dá)90.2%，中紅外發(fā)射率達(dá)98.1%，在晴朗天空下覆蓋在模擬皮膚表面，相比于原棉織物可實(shí)現(xiàn)6.5℃的降溫（圖2）。進(jìn)行真實(shí)人體降溫測(cè)試，RCCF可表現(xiàn)出較好的降溫效果（圖3）。此外，經(jīng)過(guò)5000次磨損測(cè)試與20次標(biāo)準(zhǔn)水洗測(cè)試后，制備的RCCF仍保持優(yōu)良的疏水能力與輻射降溫特性（圖4）。特別地，該織物在加熱條件下，其磨損表面疏水性可恢復(fù)，即可在高溫天氣下實(shí)現(xiàn)降溫的同時(shí)恢復(fù)其自身的疏水性能以延長(zhǎng)防污效果，這為新型戶外個(gè)人熱管理紡織品的設(shè)計(jì)與開發(fā)提供了新思路。該工作以“Radiative cooling cellulose-based fabric with hierarchical structure for outdoor personal thermal management”為題發(fā)表在《Chemical Engineering Journal》上。論文第一作者為博士生鐘申潔，通訊作者為易玲敏教授。該研究得到國(guó)家自然科學(xué)基金、中國(guó)博士后基金、浙江理工大學(xué)優(yōu)秀研究生學(xué)位論文培育基金項(xiàng)目的資助。

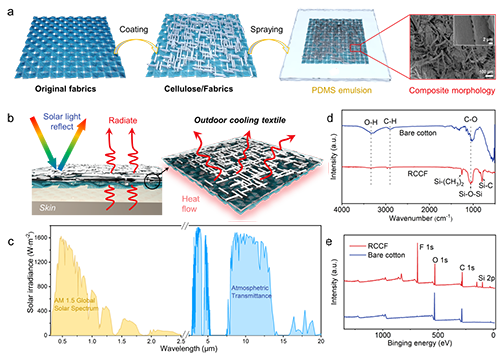

圖1. (a) RCCF的制備流程圖和 (b) RCCF的PDRC原理示意圖；(c) AM1.5太陽(yáng)輻照光譜和大氣透射率；(d) 原棉織物和RCCF的紅外光譜和 (e) XPS 譜圖.

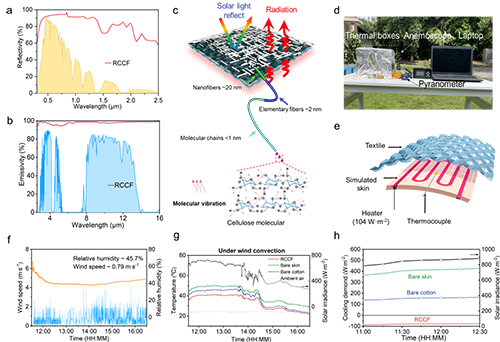

圖2. (a) RCCF的太陽(yáng)光反射率和 (b) 中紅外發(fā)射率變化曲線；(c) RCCF 的 PDRC 原理示意圖；(d) 室外輻射制冷測(cè)試的實(shí)際照片；(e) 熱測(cè)量裝置示意圖，包括模擬皮膚的加熱器、測(cè)量模擬皮膚溫度的熱電偶以及覆蓋皮膚的織物樣品；(f) 降溫測(cè)試期間的風(fēng)速和相對(duì)濕度；(g) 實(shí)時(shí)溫度曲線；(h) 原棉覆蓋、RCCF 覆蓋和裸露模擬皮膚在風(fēng)力對(duì)流條件下保持34.0℃恒溫所需的額外冷卻功率.


圖3. (a) 室外輻射降溫測(cè)試的照片和 (b) 紅外圖像；(c) 太陽(yáng)輻照度，(d) 風(fēng)速，(e) 相對(duì)濕度以及 (f) 在陽(yáng)光直射下RCCF和原棉覆蓋皮膚的實(shí)時(shí)溫度曲線；(g)志愿者在陽(yáng)光直射下的紅外圖像.

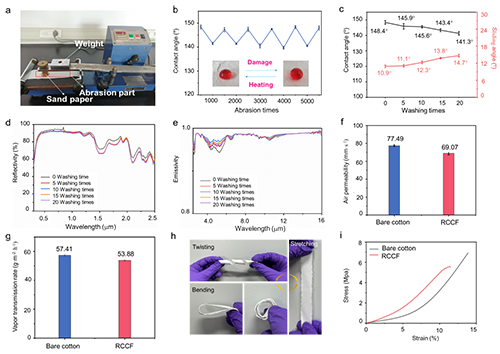

圖4. (a) 磨損實(shí)驗(yàn)測(cè)試裝置圖；(b) RCCF 的耐久性能分析；(c) 20次標(biāo)準(zhǔn)洗滌后 RCCF表面的接觸角和滑動(dòng)角變化，(d) 太陽(yáng)光反射率和 (e) 中紅外發(fā)射率變化曲線；RCCF和原棉織物的 (f) 透氣性，(g) 透濕性，(h) 柔軟性和 (i) 應(yīng)力-應(yīng)變曲線.

  此前，易玲敏教授團(tuán)隊(duì)基于纖維素材料，利用課題組獨(dú)創(chuàng)的高壓靜電場(chǎng)輔助纖維素大分子自組裝策略，設(shè)計(jì)制備得到原位自組裝纖維素納米纖維復(fù)合的多層次結(jié)構(gòu)纖維素氣凝膠（HSCA）材料，并應(yīng)用于PDRC及建筑節(jié)能（圖5）。結(jié)果表明，HSCA的太陽(yáng)光反射率達(dá)92.8%，中紅外發(fā)射率達(dá)98.2%，在795 W·m-2的太陽(yáng)照射強(qiáng)度下，可實(shí)現(xiàn)低于測(cè)試箱內(nèi)環(huán)境溫度11.1℃的降溫效果，且具有良好的耐候性。潛在冷卻節(jié)能模擬表明，采用HSCA作為建筑圍護(hù)材料，可節(jié)約52.7%的制冷能耗。值得一提的是，由于具有原位組裝的結(jié)晶纖維素納米纖維增強(qiáng)的分層多孔網(wǎng)絡(luò)微結(jié)構(gòu)，HSCA具有優(yōu)異的PDRC性能和較高的機(jī)械性能，這為解決傳統(tǒng)氣凝膠材料機(jī)械性能與輻射降溫性能難以兼得的難題提供了思路，也為新型建筑降溫輕質(zhì)結(jié)構(gòu)材料的制備提供了可能。相關(guān)工作以“Hierarchical cellulose aerogel reinforced with in situ-assembled cellulose nanofibers for building cooling”為題發(fā)表于《ACS Applied Materials & Interfaces》。該文第一作者為博士生鐘申潔，通訊作者為易玲敏教授。該研究得到國(guó)家自然科學(xué)基金、浙江理工大學(xué)優(yōu)秀研究生學(xué)位論文培育基金項(xiàng)目的資助。


圖5. 多層次結(jié)構(gòu)纖維素氣凝膠（HSCA）的微觀結(jié)構(gòu)及應(yīng)用于建筑節(jié)能.


  論文全文（DOI）：

  https://doi.org/10.1016/j.cej.2024.151482

  https://doi.org/10.1021/acsami.3c06178

版權(quán)與免責(zé)聲明：中國(guó)聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請(qǐng)聯(lián)系郵箱：info@polymer.cn，并請(qǐng)注明出處。
（責(zé)任編輯：xu）
【大 中 小】【打印】【關(guān)閉】

誠(chéng)邀關(guān)注高分子科技

更多>>最新資訊
更多>>科教新聞
