80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

  智能可穿戴電子產(chǎn)品的蓬勃發(fā)展正在迅速改變?nèi)藗兊纳罘绞�，�?/span>下一代可穿戴電子產(chǎn)品對(duì)傳感器的精確性、安全性和電源依賴性等提出了更高的要求。其中，水凝膠離子二極管（Hydrogel ionic diode）憑借其優(yōu)異的柔性、自供電特性和應(yīng)力響應(yīng)性成為極具潛力的候選材料之一，受到研究人員的廣泛關(guān)注。然而，現(xiàn)有的水凝膠離子二極管傳感器一般由兩層帶相反電荷的水凝膠組成，這種雙層凝膠的高界面電阻和單一異質(zhì)結(jié)結(jié)構(gòu)導(dǎo)致器件力-電轉(zhuǎn)換能力和靈敏度較低，難以滿足仿生假肢、人機(jī)交互等領(lǐng)域的高靈敏傳感需求。因此，解決水凝膠離子二極管在自供電傳感中的界面問題，對(duì)促進(jìn)高靈敏自供電傳感技術(shù)發(fā)展具有重要意義，也極具挑戰(zhàn)性。

  近期，武漢大學(xué)化學(xué)與分子科學(xué)學(xué)院常春雨教授和中國科學(xué)院寧波材料所海洋關(guān)鍵材料全國重點(diǎn)實(shí)驗(yàn)室陳濤研究員、魏俊杰副研究員，提出了一種通過直流電場誘導(dǎo)陰離子電荷單體和陽離子電荷單體發(fā)生差異化定向遷移、聚集，從而制備一體化雙梯度水凝膠離子二極管的通用方法（圖1）。該方法制備的水凝膠離子二極管具備一體化結(jié)構(gòu)，且水凝膠中固定電荷呈現(xiàn)雙梯度分布，有效解決了傳統(tǒng)雙層結(jié)構(gòu)的界面問題，使傳感器靈敏度顯著提升至1247.3 mV/MPa，并實(shí)現(xiàn)0.8 Pa的超低檢測限。此外，將這種雙梯度水凝膠離子二極管應(yīng)用于仿生假肢，可極大提高仿生假肢的觸覺感知能力和對(duì)假肢系統(tǒng)的控制精度，實(shí)現(xiàn)對(duì)豆腐等超軟物體的無損抓取。相關(guān)成果以“Electric Field‐Induced Dual‐Gradient Heterojunction Diodes Toward Ultrasensitive Self‐Powered Ionic Skin”為題，發(fā)表在Advanced Materials上 (Adv. Mater. 2025, 2500949. DOI：10.1002/adma.202500949)。

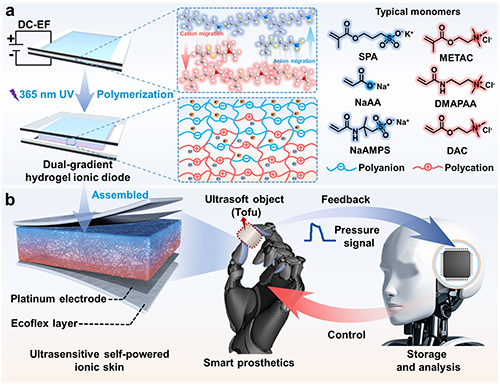

圖1.電場誘導(dǎo)的制備方法與在智能假肢手上離子皮膚的應(yīng)用。

  通過掃描電子顯微鏡（SEM）對(duì)水凝膠離子二極管的雙梯度結(jié)構(gòu)進(jìn)行了表征（圖2）。陰極側(cè)和陽極側(cè)附近的水凝膠網(wǎng)絡(luò)的平均孔徑明顯大于中間區(qū)域，這是因?yàn)殛帢O側(cè)附近的分子鏈上固定了更多的陽離子（?NH₃⁺）基團(tuán)，陽極側(cè)固定了更多的陰離子（?SO₃^-）基團(tuán)，在靜電排斥作用導(dǎo)致了更高的溶脹率。在此基礎(chǔ)上，通過3D拉曼光譜技術(shù)直觀地表征了水凝膠離子二極管中的特征基團(tuán)分布，進(jìn)一步驗(yàn)證了雙梯度結(jié)構(gòu)。

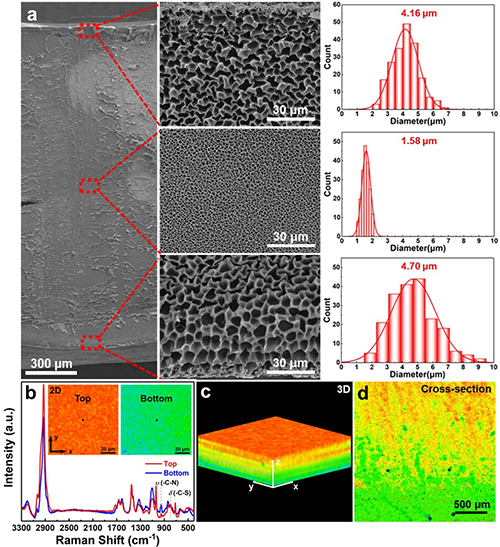

圖2.水凝膠離子二極管雙梯度結(jié)構(gòu)的表征。

  雙梯度水凝膠離子二極管傳感器具有實(shí)時(shí)檢測能力，響應(yīng)時(shí)間僅為0.14秒（圖3）。相同條件下，靈敏度顯著大于均質(zhì)結(jié)構(gòu)和雙層結(jié)構(gòu)的水凝膠離子二極管。在0.02 Hz的頻率下，經(jīng)過2000次加載-卸載循環(huán)后，仍能穩(wěn)定輸出電壓信號(hào)。將靈敏度、響應(yīng)時(shí)間、檢測下限、能量密度、工作頻率等參數(shù)與已報(bào)道的水凝膠離子二極管相比，均顯示出明顯的優(yōu)勢。

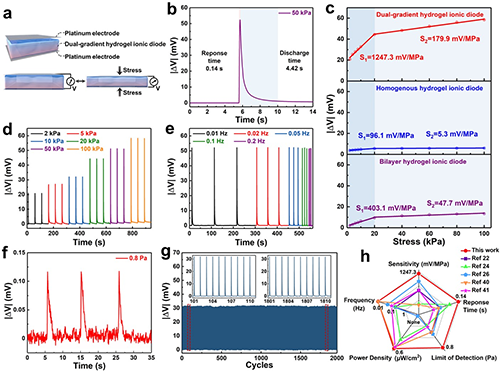

圖3.雙梯度水凝膠離子二極管傳感性能的表征。

  為了探索雙梯度水凝膠離子二極管的傳感增強(qiáng)機(jī)理，該工作從界面電阻和電荷分布兩個(gè)方面進(jìn)行了研究（圖4）。交流阻抗測試結(jié)果表明了雙梯度結(jié)構(gòu)相比于傳統(tǒng)的雙層結(jié)構(gòu)具有更低的界面電阻。此外，與雙層水凝膠離子二極管不同，一體化的雙梯度水凝膠離子二極管在聚陰離子層和聚陽離子層之間沒有明確的界面，而是在梯度互穿電荷網(wǎng)絡(luò)上形成了大量微異質(zhì)結(jié)，從而具有更寬的響應(yīng)區(qū)域。因此，當(dāng)受到10 kPa的壓力時(shí)，雙梯度水凝膠離子二極管的開路電壓從10.2 mV增加到42.3 mV，增量值約為雙層水凝膠離子二極管的5倍。

  通過建立一個(gè)5×5像素的傳感器陣列，該工作探索了雙梯度水凝膠離子二極管在壓力傳感和成像中的應(yīng)用。在傳感器陣列上放置不同字母，通過測量傳感器的開路電壓變化，生成了相應(yīng)的壓力峰值映射（圖5）。此外，通過將雙梯度水凝膠離子二極管傳感器粘附到手套表面，構(gòu)建了一種用于感知物體的智能手套。當(dāng)用智能手套拿瓶子時(shí)，每個(gè)手指關(guān)節(jié)都顯示出不同的電壓信號(hào)分布，對(duì)應(yīng)施加在每個(gè)關(guān)節(jié)上的壓力。

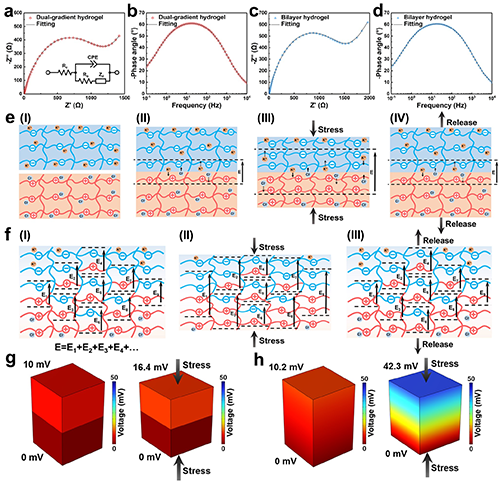

圖4.雙梯度水凝膠離子二極管的傳感機(jī)理。

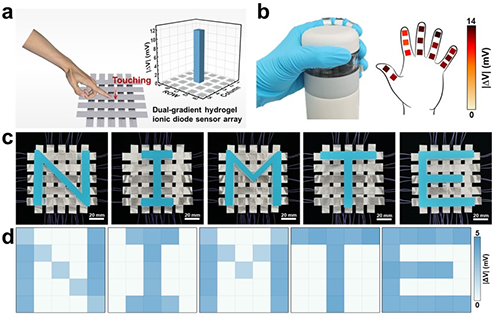

圖5.雙梯度水凝膠離子二極管在陣列傳感方面的應(yīng)用。

  此外，得益于雙梯度水凝膠離子二極管傳感器的超高靈敏度，它可以用作智能假肢的“皮膚”，構(gòu)建一個(gè)精確的假肢控制系統(tǒng)。傳感器的電壓信號(hào)隨壓力變化，由數(shù)據(jù)采集單元實(shí)時(shí)捕獲后，經(jīng)嵌入式算法模型判斷分析，最終傳輸至假肢控制部件執(zhí)行動(dòng)作（圖6）。該智能假肢能夠無損抓取柔軟物體（如豆腐、泡芙等），并能安全有效地與日常生活中的常見物體進(jìn)行交互。該研究報(bào)道的自供電雙梯度水凝膠離子二極管傳感器具有超高靈敏度和超低檢測下限，能夠幫助假肢實(shí)現(xiàn)穩(wěn)定的物體抓握，同時(shí)最大限度地減少抓握力，以避免物體的變形與破壞，對(duì)假肢的精確操作至關(guān)重要。

圖6.用于智能假肢手的超靈敏離子皮膚實(shí)現(xiàn)與日常生活物品的互動(dòng)。

  總結(jié)：研究者們采用電場誘導(dǎo)構(gòu)建一體化雙梯度水凝膠離子二極管的方法得到了超靈敏的自供電壓力傳感器。研究證明，雙梯度水凝膠離子二極管優(yōu)異的傳感性能源于其內(nèi)部形成的眾多微異質(zhì)結(jié)結(jié)構(gòu)和低界面電阻，同時(shí)檢測限比現(xiàn)有水凝膠離子二極管低一個(gè)數(shù)量級(jí)。此外，所開發(fā)的雙梯度水凝膠離子二極管傳感器能夠顯著提高仿生假肢的觸覺感知能力和對(duì)假肢系統(tǒng)的控制精度，能夠無損抓取生活中的日常物品。該工作為研發(fā)適用于仿生假肢、軟體機(jī)器人和人機(jī)交互的新型自供電柔性傳感器提供了新思路。

  文章第一作者是武漢大學(xué)化學(xué)與分子科學(xué)學(xué)院博士生/寧波材料所課題生林杰涵，通訊作者為常春雨教授、陳濤研究員、魏俊杰副研究員。本研究得到了中國科學(xué)院先導(dǎo)專項(xiàng)（No.XDB1210401）、寧波市重點(diǎn)研發(fā)計(jì)劃（2023Z089）、浙江省自然科學(xué)基金（LD22E050008）和國家自然科學(xué)基金（52073217）的支持。

  原文鏈接：https://doi.org/10.1002/adma.202500949
