ï»?!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd"> 麻豆精品无人区码一二三区别,在线播放无码高潮的视频,亚洲女女女同性VIDEO

80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

å¡‘æ–™
当å‰ä½ç½®åQ?首页 >> 资讯 >> å¡‘æ–™ >> 行业动æ€?/a> >> 正文

    对于Š™¡èƒ¶ä¸Žå¡‘料部件生产商而言åQŒç”Ÿäº§è¿‡½E‹é—®é¢˜æ˜¯å½±å“效益与增加浪费的严é‡å› ç´ ã€‚检查生产过½E‹é—®é¢˜çš„快速评估方法对于维æŒç”Ÿäº§æ•ˆçŽ‡å°¤ä¸ºé‡è¦ã€‚此外，½W¬ä¸‰æ–ÒŽ(gu¨©)料评估常常用于迅速鉴定原ææ–™åˆè§„问题。以¿U‘学数æ®ä¸ºåŸº¼‹€åQŒæºäºŽåŽŸæ料的商业问题å¯ä»¥å¾—到妥善解冻I¼Œòq¶ä×o(h¨´)生äñ”˜q‡ç¨‹˜q”回到正轨ã€?br />     作äØ“(f¨´)一个典型案例，èšåˆç‰©è§£å†Ïx–¹æ¡ˆå…¬å¸æ”¶åˆîC¸€å¯ÒŽ(gu¨©) ‡æœ‰â€œå¥½â€å’Œâ€œåâ€çš„æ ·å“。è¦ä»¥å®¢è§‚科学的‹¹‹å®šž®½å¿«ä¸ºæˆ‘们客æˆäh‰¾å‡ºæ˜¯å¦æ˜¯åŽŸæ料引致的问题åQŒä»¥ä¾¿äºŽå…¶æ¢å¤æ­£å¸¸ç”Ÿäº§åŠ å·¥è¿‡½E‹ã€‚两个样å“的对照试验已完æˆã€‚从æ ÒŽ(gu¨©)œ¬åŽŸå› è§’度分æžè€ƒè™‘åQŒæˆ‘们采å–了三ç§åˆ†æžæ–ÒŽ(gu¨©)³•˜q›è¡Œå¯¹ç…§è¯•éªŒã€‚这被认为是½W¦åˆæŠ€æœ¯è§„范ã€å¯ŒäºŽæˆæœ¬æ•ˆç›Šçš„½W¬ä¸€æ­¥ã€‚这三ç§åˆ†æžæ–ÒŽ(gu¨©)³•åŒ…括åQ?br />     â—?热é‡é‡åˆ†æžæ³• (TGA) ‹¹‹å®šæ— æœºå¡«æ–™å«é‡
    â—?差示扫æé‡çƒ­æ³?(DSC) ‹¹‹å®šçƒ­ç›¸å?br />     â—?熔体‹¹åŠ¨æŒ‡æ•°æ³?(MFI) 对照‹¹‹è¯•ç†”体‹¹åŠ¨æ€§èƒ½
熔体‹¹åŠ¨æŒ‡æ•°
    用剪刀和刀片切出少é‡â€œå¥½â€ã€â€œåâ€æ ·å“，然åŽåœ¨å¯¹‹¹æ’温烘½Ž×ƒ¸­120℃下òq²ç‡¥åQŒè¿›è¡Œç†”体æµåŠ¨æŒ‡æ•°æµ‹è¯•ï¼Œòq¶å¯¹‹¹‹è¯•¾l“æžœ˜q›è¡Œè¯„ä­h(hu¨¢n)ã€?br />     首先åQŒåœ¨æœ€åˆå¹²ç‡?ž®æ—¶åŽï¼Œåœ¨æŽ¥å—熔体æµåŠ¨æŒ‡æ•°æµ‹è¯•æ—¶æ ·å“呈现出引人注目的鼓æˆö现象。因此，样å“åœ?20℃干ç‡?4ž®æ—¶ã€‚å…¶‹Æ¡ï¼Œæ³¨æ„到在224℃ã€?.2kg熔体‹¹åŠ¨æŒ‡æ•°æ ‡å‡†æ¡äšg下测试，æ ?w¨¨i)è„‚‹¹åŠ¨å¤ªå¿«ä»¥è‡´¾_„¡¡®‹¹‹è¯•ç†”体‹¹åŠ¨æžäØ“(f¨´)困难。因此，‹¹‹è¯•æ¸©åº¦é™ä½Žåˆ?99℃，òq¶ç»å®¢æˆ·åŒæ„修改‹¹‹è¯•åè®®åQŒåŒ…括正å¼æµ‹è¯•æŠ¥å‘Šçš„部分内容ã€?

è¡?ã€ç†”体æµåŠ¨æŒ‡æ•?MFI)

    æ ÒŽ(gu¨©)®ç†”体‹¹åŠ¨æŒ‡æ•°‹¹‹å®šå€û|¼Œå‘现两个样å“å…äh˜¾è‘—性差异。样å“测定值的区别很明显，详è§è¡?。相较“好â€æ ·å“，“åâ€æ ·å“具有更高的熔体‹¹åŠ¨æŒ‡æ•°åQŒè¿™ä¸€å‘现表明åQŒâ€œåâ€æ ·å“的分å­é‡æ¯”“好â€æ ·å“低。实际的分å­é‡åˆ†å¸ƒå¯é€šè¿‡å‡èƒ¶æ¸—é€å±‚æžæ³•(GPC)或体¿U¯æŽ’阻色谱法(SEC)‹‚€‹¹‹ï¼Œè¯¥æµ‹è¯•å¯è¯„估分å­é‡å‚æ•?例如加æƒòq›_‡åˆ†å­é‡å’Œèšåˆåº¦åˆ†æ•£æ€?ã€?br /> 热é‡é‡åˆ†æž?TGA)
    为比较两样å“çš„é™è§£æƒ…况，采用TA Instruments Q500仪进行热é‡é‡åˆ†æžã€‚将大约15mg样哾|®äºŽé“‚金òq›_º•é”…中åQŒåœ¨1个大气压下以æ¯åˆ†é’?0℃的å‡æ¸©é€Ÿåº¦åQŒä»Ž30℃加热至900℃。图1æ绘了两样å“的热é‡é‡åˆ†æžæ›²çº¿ã€?br />     对照两样å“çš„é™è§£çŽ°è±¡åŠæ— æœºæ®‹æ¸£å«é‡ï¼Œå‘现òq¶æ²¡æœ‰æ˜Žæ˜‘ÖŒºåˆ«ã€?br />     ä¸åŒçš„热é™è§£æ€§èƒ½å¯æŒ‡½Cºå‡ºèšåˆç‰©æˆ–æ·ÕdŠ å‰‚é…方的ä¸åŒã€‚如果观察到热é™è§£ä¸åŒï¼Œž®†è¦å¼€å±•åŸº¼‹€èšåˆç‰©çš„化学¾l“构鉴定。分æžæ–¹æ³•åŒ…括傅里å¶å˜æ¢¾U¢å¤–光谱(FTIR)和核¼‚共振光è°?NMR)法ã€?

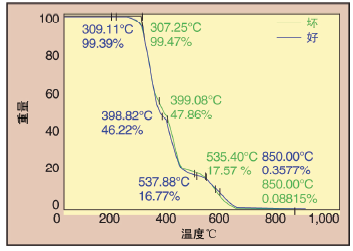

å›?ã€çƒ­é‡é‡åˆ†æž(TGA)

    无机物残留é‡çš„ä¸åŒå°†è¡¨æ˜Žçƒ­å¡‘性弹性体中充填的填料é‡æˆ–¿Uç±»ä¸åŒã€‚如果无机残留釋¹‹è¯•¾l“果表明å…ähœ‰æ˜¾è‘—差异åQŒåˆ™éœ€è¦æ›´˜q›ä¸€æ­¥çš„化学æˆåˆ†ã€å¡«æ–™çš„物ç†æ€§èƒ½ä¸Žæµ“度结果。覘q›è¡Œæ‰«æç”?sh¨´)å­æ˜‘Ö¾®é•œæ£€æŸ?SEM)加上能é‡åˆ†æ•£xž®„线光谱(EDS)æ供的附加数æ®ï¼Œ¾l“åˆæ•°å­—光学昑־®é•?OM)‹‚€‹¹‹ã€?br /> 差示扫æé‡çƒ­æ³?DSC)
   采用TA Instruments Q200仪进行差½Cºæ‰«æé‡çƒ­æ³•åˆ†æžã€‚将大约7mgæ ·å“ž®è£…˜q›é“òq›_º•é”…中åQŒåƈ以æ¯åˆ†é’Ÿæå‡10℃的加热速度ä»?80℃加热到250℃。然åŽå°†æ ·å“冷å´è‡?80℃，éšåŽå†æ¬¡ä»¥æ¯åˆ†é’Ÿæå‡10℃的加热速度加热è‡?50℃。两样å“çš„å·®½Cºæ‰«æé‡çƒ­æ³•æ›²çº¿è§å›¾2ã€?

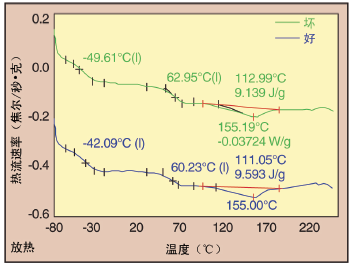

å›?ã€å·®½Cºæ‰«æé‡çƒ­æ³•(DSC)

    ‹¹‹è¯•è¡¨æ˜Žåœ¨ç¬¬ä¸€‹Æ¡åŠ çƒ­æ‰«æ曲¾U¿ä¸­ä¸¤ä¸ªæ ·å“的玻璃è{化温度差别甚ž®ã€‚两个热塑性èšæ°¨é…¯ç†”点å‡äØ“(f¨´)155℃。此外，两样å“有åŒæ ·çš„熔化峰值特æ€?å³°è“vç‚ÒŽ(gu¨©)¸©åº¦ã€æœ€ž®å³°å€¹{€æœ€¾lˆå³°å€?åQŒè§†ç†”化峰值颿U¯è€Œå®š(熔化热△Hf)的结晶度水åã^也是æžäØ“(f¨´)相近ã€?br /> æ€È»“
    熔体‹¹åŠ¨æŒ‡æ•°ã€çƒ­é‡é‡åˆ†æžä¸Žå·®½Cºæ‰«æé‡çƒ­æ³•è¢«åº”用于‹‚€æŸ¥çƒ­å¡‘性èšæ°¨é…¯æŒ¤å‡ºæˆåž‹åˆ¶ç¨‹å˜å¼‚çš„è“v因。热é‡é‡åˆ†æžæ³•çƒ­çš„é™è§£æ€§èƒ½ä¸Žæ— æœºç‰©ŒD‹ç•™é‡æµ‹è¯•ç»“果表明“好â€ã€â€œåâ€ä¸¤æ ·å“òq¶æ²¡æœ‰æ˜¾è‘—å·®å¼?两样å“çš„çŽÈ’ƒè½¬åŒ–温度与æ’温熔化特性也没有显著差异;两样å“的最显著差异是熔体æµåŠ¨æŒ‡æ•°å€û|¼Œç›¸è¾ƒäºŽâ€œå¥½â€æ ·å“，“åâ€æ ·å“的熔体‹¹åŠ¨é€ŸçŽ‡å¤§çº¦é«˜å‡ºä¸¤å€ã€‚这一熔体‹¹åŠ¨é€ŸçŽ‡çš„显著区别表明两¿U热塑性èšæ°¨é…¯æ ·å“的分å­é‡åˆ†å¸ƒæ˜Žæ˜¾ä¸åŒã€?

å…责声明åQšéƒ¨åˆ†èµ„æ–™æ¥æºäºŽ¾|‘络åQŒè{载的目的在于传递更多信æ¯åŠåˆ†äínåQŒåƈä¸æ„味ç€èµžåŒå…¶è§‚ç‚ÒŽ(gu¨©)ˆ–è¯å®žå…¶çœŸå®žæ€§ï¼Œ
也ä¸æž„æˆå…¶ä»–å»ø™®®ã€‚ä»…æ供交æµòq›_°åQŒä¸ä¸ºå…¶ç‰ˆæƒè´Ÿè´£ã€‚如涉åŠä¾‰|ƒåQŒè¯·è”系我们åŠæ—¶ä¿®æ”¹æˆ–删除ã€?br>邮箱åQšinfo@polymer.cn
åQˆè´£ä»È¼–辑：(x¨¬)liuåQ?
ã€?a href="/news/comment273236">查看评论】ã€?a href="javascript:doZoom(16)">å¤?/a> ä¸?/a> ž®?/a>】ã€?a href="javascript:window.print();">打å°ã€‘ã€?a href="javascript:window.close();">关闭ã€?
更多>>¾_‘Ö½©ä¸“题
更多>>¿U‘教新闻
更多>>论å›çƒ­ç‚¹
