80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

  近期，清華大學(xué)深圳國際研究生院彌勝利和孫偉課題組在角膜基質(zhì)誘導(dǎo)再生領(lǐng)域取得重大進(jìn)展，相關(guān)成果于2020年3月18日發(fā)表在《自然·通訊》（Nature Communications）期刊上，題為“纖維增強(qiáng)的GelMA水凝膠用于誘導(dǎo)角膜基質(zhì)的再生（Fiber reinforced GelMA hydrogel to induce the regeneration of corneal stroma）”。

  眼角膜作為視覺成像系統(tǒng)中一個至關(guān)重要的組織，是眼睛最前面的凸形高度透明物質(zhì)，可以保護(hù)眼內(nèi)的微結(jié)構(gòu)及組織，并為眼睛提供大部分屈光力。但是角膜損傷、感染及一些先天性因素導(dǎo)致角膜疾病成為全球第二大致盲疾病。同種異體角膜、人工角膜及人的羊膜移植是三類臨床上應(yīng)用最廣泛的角膜疾病治療方法，但是這些方法都會存在一定的問題或缺陷。因此，利用先進(jìn)的生物制造工程的方法（Biofabrication）開發(fā)出一種治療性的角膜支架，用于替代受疾病影響的角膜組織或誘導(dǎo)角膜組織自身再生，是至關(guān)重要的。目前，角膜組織誘導(dǎo)再生的難點在于角膜基質(zhì)層，該層組織是角膜的主要組成部分，具有多層正交定向的納米纖維板層組成的復(fù)雜結(jié)構(gòu)，利用傳統(tǒng)的生物工程的方法很難真實地模擬基質(zhì)層的結(jié)構(gòu)。纖維板層之間分布著角膜基質(zhì)細(xì)胞，這種細(xì)胞在體外培養(yǎng)及角膜組織損傷時很容易轉(zhuǎn)化為角膜成纖維細(xì)胞及肌成纖維細(xì)胞，導(dǎo)致角膜出現(xiàn)瘢痕。因此，制備能夠模擬天然角膜基質(zhì)結(jié)構(gòu)的支架，同時保持角膜基質(zhì)細(xì)胞的表型，誘導(dǎo)角膜基質(zhì)的再生，是一個重大的挑戰(zhàn)。

  針對這一難題，彌勝利和孫偉課題組提出了使用近場靜電紡絲技術(shù)制備網(wǎng)格狀的亞微米纖維支架，并和水凝膠技術(shù)結(jié)合，制備了纖維水凝膠復(fù)合支架，用于模擬正交定向的角膜基質(zhì)板層結(jié)構(gòu)和板層之間起連接作用的糖蛋白。課題組提出了一種最優(yōu)的拓?fù)浣Y(jié)構(gòu)及化學(xué)因子的組合，可以抑制角膜基質(zhì)細(xì)胞的成纖維分化，保持其表型，并最終實現(xiàn)角膜基質(zhì)的誘導(dǎo)再生。

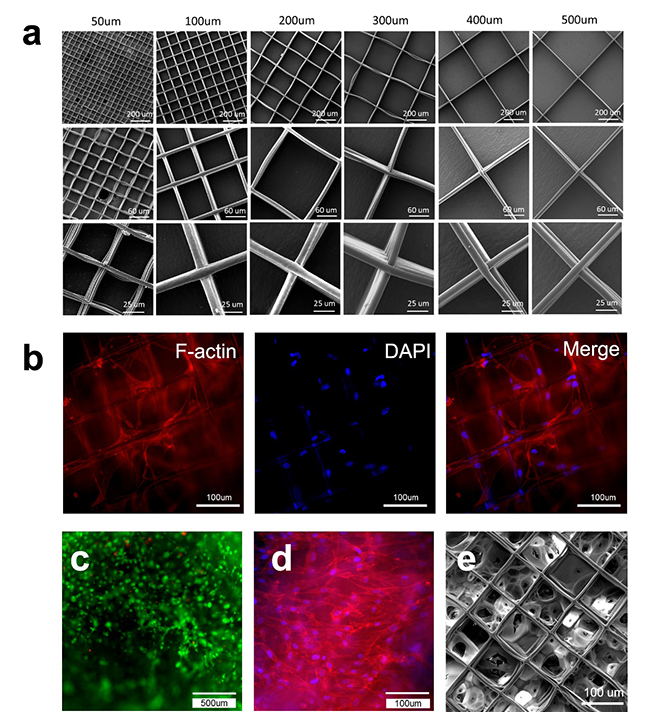

圖1：（a）近場靜電紡絲技術(shù)制備的具有不同纖維間距的PECL網(wǎng)格狀亞微米纖維支架在不同放大倍數(shù)下的SEM圖片；（b）接種在100um網(wǎng)格狀纖維支架上的角膜緣基質(zhì)干細(xì)胞進(jìn)行細(xì)胞骨架及細(xì)胞核染色，細(xì)胞可以在支架上沿著纖維方向生長；（c）5% GelMA水凝膠內(nèi)封裝的角膜緣基質(zhì)干細(xì)胞進(jìn)行活死染色圖片；（d）5% GelMA水凝膠內(nèi)封裝的角膜緣基質(zhì)干細(xì)胞進(jìn)行細(xì)胞骨架及細(xì)胞核染色圖片；（e）纖維水凝膠復(fù)合支架的SEM圖片。

  目前近場靜電紡絲技術(shù)應(yīng)用最廣泛的材料是PCL，但是由于PCL是疏水材料，不利于細(xì)胞的粘附，因此該研究利用PEG作為引發(fā)劑，合成了PEG和PCL的共聚物PECL，顯著提高了PCL的親水性。課題組首次利用近場靜電紡絲技術(shù)成功制備了正交定向的PECL亞微米纖維支架 (圖1a)，角膜緣基質(zhì)干細(xì)胞可以在支架表面黏附并沿著纖維方向鋪展及生長 (圖1b)。

  研究通過將MA修飾到明膠大分子鏈上合成了GelMA，探究出最優(yōu)的MA修飾度及GelMA濃度，可以使封裝在GelMA水凝膠內(nèi)的角膜緣基質(zhì)干細(xì)胞保持高的細(xì)胞活性(圖1c)并能鋪展開(圖1d)。

  課題組采用模具灌注的方式制備了纖維水凝膠復(fù)合支架 (圖1e)，通過研究不同纖維間距的網(wǎng)格狀支架對纖維水凝膠復(fù)合支架理化性能的影響，找出了最優(yōu)的拓?fù)浣Y(jié)構(gòu)可以使纖維水凝膠在力學(xué)性能、透光度和溶脹性方面最接近于天然的角膜組織。研究將角膜緣基質(zhì)干細(xì)胞接種在2D的細(xì)胞培養(yǎng)皿、3D的GelMA水凝膠及最優(yōu)的纖維水凝膠復(fù)合支架內(nèi)，并研究角膜緣基質(zhì)干細(xì)胞在含血清及不含血清的培養(yǎng)基中的分化及角膜基質(zhì)細(xì)胞表型的維持。研究表明，這種最優(yōu)的纖維水凝膠的拓?fù)浣Y(jié)構(gòu)及無血清培養(yǎng)基可以抑制角膜基質(zhì)細(xì)胞向成纖維細(xì)胞分化。

圖2 大鼠角膜基質(zhì)內(nèi)板層移植實驗及評估：（a）5種支架移植后裂隙燈觀察圖片；（b）支架移植后OCT觀察圖片，標(biāo)尺是1000um；（c）術(shù)后不同時間段中央角膜的厚度；（d）術(shù)后1個月和3個月免疫熒光染色圖片觀察組織誘導(dǎo)再生情況，標(biāo)尺是100um；（e）術(shù)后1個月和3個月HE染色圖片觀察組織誘導(dǎo)再生情況，標(biāo)尺是100um。

  最后，研究使用大鼠進(jìn)行角膜內(nèi)的板層移植實驗，分別進(jìn)行了3D GelMA水凝膠、含化學(xué)因子3D GelMA、最優(yōu)纖維水凝膠支架及含化學(xué)因子最優(yōu)纖維水凝膠支架的移植，對照組為自體角膜移植（圖2a）。術(shù)后通過OCT、免疫熒光染色及HE染色進(jìn)行3個月的研究觀察（圖2b-e）發(fā)現(xiàn)相比于其他的支架，含化學(xué)因子的最優(yōu)纖維水凝膠支架的移植可以最好地實現(xiàn)角膜基質(zhì)的誘導(dǎo)再生。

  本論文第一作者為清華-伯克利深圳學(xué)院博士生孔彬和清華大學(xué)深圳國際研究生院碩士生陳赟及劉睿，論文通訊作者為彌勝利副研究員和孫偉教授。該研究得到了國家重點研發(fā)計劃的支持。

  論文鏈接：https://doi.org/10.1038/s41467-020-14887-9
