機械適應性強、便攜、質輕且可縫制、耐久使用、可水洗和穿戴舒適的纖維電子產品，已逐漸成為新興生物集成設備的理想選擇。特別是柔性、可形變、持久耐用，透氣和易制備的纖維織物產品，幾十年來一直是可穿戴電子織物和電子皮膚領域的研究熱點。隨著制備工藝的快速發展，可穿戴織物電子產品在人工智能、人機交互、大數據管理、物聯網等領域扮演著越來越重要的作用。但就現有技術而言，開發出可以模擬生物體感知功能，同時超越生物感知能力的織物傳感器，仍然是一個巨大的挑戰。
武培怡教授課題組近年來報道了一系列用水凝膠和彈性體材料來模擬生物皮膚和組織的力學、傳感、和刺激響應特性：實現了離子皮膚的多功能性制備(Adv. Mater. 2017, 29, 1700321; Nat. Commun. 2018, 9, 1134; ACS Nano, 2018, 12, 12860-12868; Mater. Horiz. 2019, 6, 538-545; Adv. Funct. Mater. 2020, 30, 1908018)。同時，課題組成員近幾年推成出新，努力進取，將多功能傳感能力積極拓展到溶劑識別(Nat. Commun. 2019, 10, 3429)和信息智能加密和傳輸、危險預警等應用領域 (Adv. Mater. 2021, 33, 2008479; ACS Appl. Mater. Interfaces 2021, 13, 5, 6731–6738)。

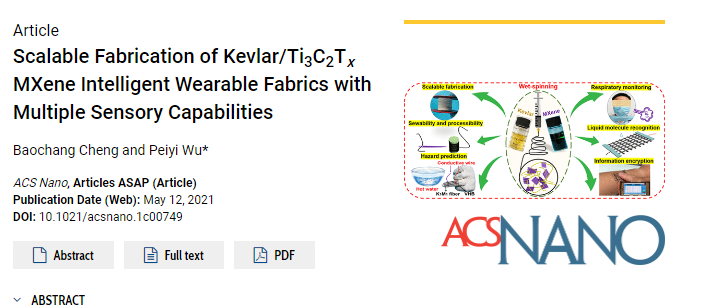

近期，武培怡教授團隊利用濕法紡絲技術制備了一種具有多功能感知能力的Kevlar/MXene (KM)智能可穿戴纖維織物。該纖維織物可被多次清洗和縫織。依托相應的智能口罩，可以對人體呼吸進行實時監控，從而以高精度和便攜性檢測潛在的健康問題，為疾病判斷和實現遠程診療提供了重要參考。同時，該團隊還開發了一種溫度響應的智能纖維織物手套，通過預知周圍潛在危險來防止人體受到傷害。此外，這種智能感知系統可賦予軟體機器人對多種常見的液體有機分子進行基本特性判斷和初步識別的能力，幫助人們對未知液體進行快速識別。最后，作者通過規律性按壓具有超快響應 (90 ms)和恢復(110 ms)能力的KM纖維信號發射器，可對文字信息進行加密，結合無線技術實現了信號在線傳輸和保存。相關論文以“Scalable Fabrication of Kevlar/Ti3C2Tx MXene Intelligent Wearable Fabrics with Multiple Sensory Capabilities”為題發表在納米材料領域國際頂尖期刊ACS Nano上。
圖1. MXene片層制備、利用三氟乙酸(TFA)和甲基磺酸(MSA)體積比1:1的混酸體系對Kevlar纖維進行剝離，再在醋酸凝固浴中濕法紡絲制備形貌規整的KM纖維。

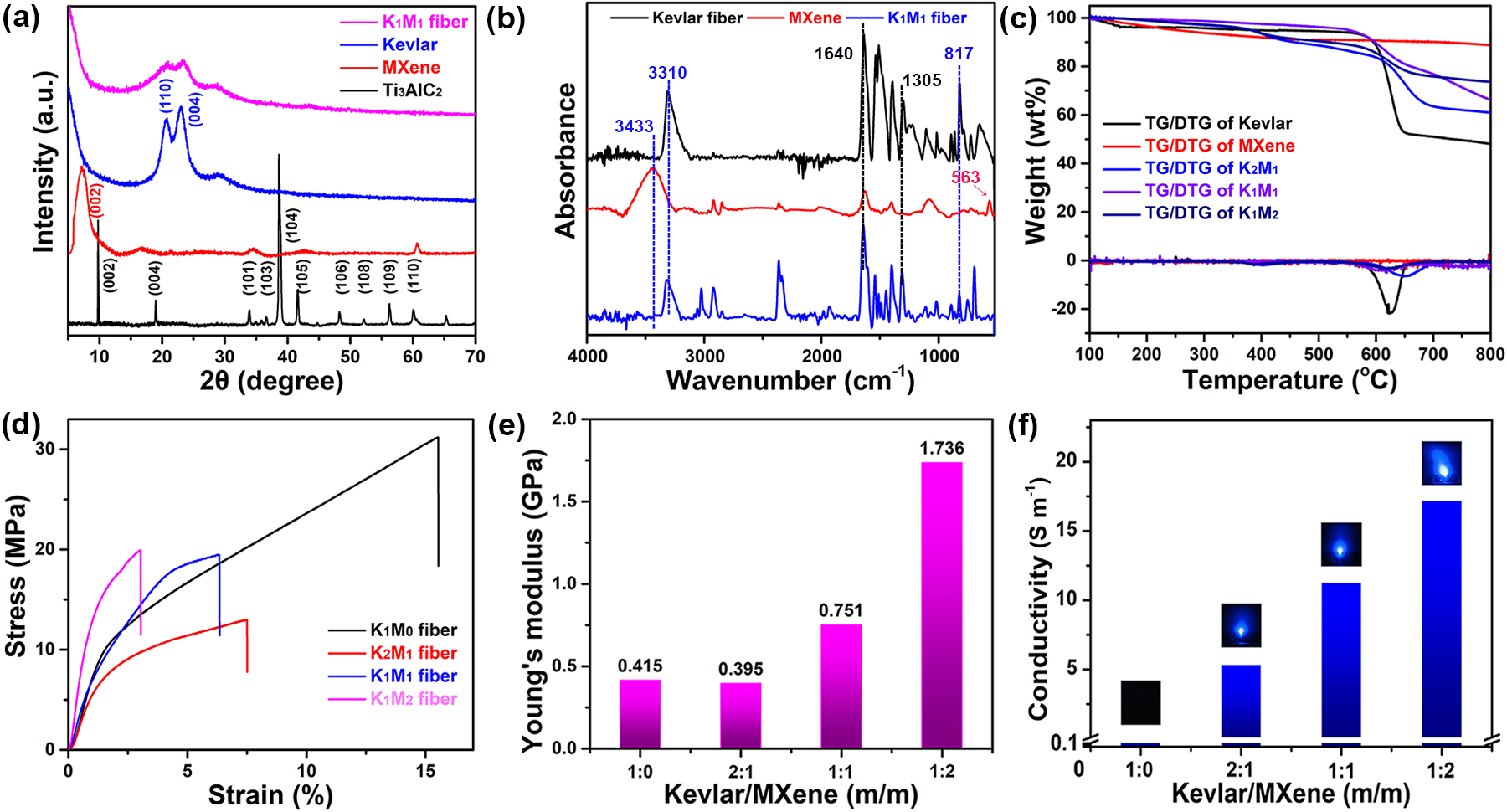

圖2. KM纖維性能表征：XRD，F(xiàn)TIR，TGA，力學拉伸，電導率測試。
通過調配Kevlar和MXene的質量比例可以制備耐高溫、力學性能和導電性能可控的KM纖維，隨著MXene含量的增加，KM纖維熱穩定性得以提升；同時纖維斷裂伸長率降低、楊氏模量增加；電導率也逐步提高，通過置換回路中部分導線也足以點亮小燈泡。
圖3. KM纖維可編織性、溫度敏感響應特性：智能口罩和智能手套的構建。
由于導電成份的MXene引入，賦予KM復合纖維溫度敏感特性，隨著溫度的升高，KM纖維電阻下降，可以對呼吸作用產生的溫度變化進行敏銳地捕捉，實現對呼吸作用的實時監測。此外，將KM纖維結合到手套上可制備對外界環境靈敏感知的智能手套，在探測到溫度升高時(表現為電阻下降)，可快速提醒佩戴者外界溫度的急劇變化，防止機體受到損傷。
圖4. 基于KM纖維壓力敏感響應特性，可以編碼Morse code用于信息的加密傳輸。
此外，所構建的纖維傳感器憑借快速的信號響應和恢復、信號的超高穩定性，通過手指規律性按壓纖維傳感器，控制按壓時間可實現對信息進行加密和無線傳輸。這種方法保證了信息加密的安全性，同時在一定程度上可以防止重要信息的泄露，進一步結合無線傳輸技術可以遠程進行求救信號的發送。
圖5. KM纖維傳感體系對多種有機溶劑的識別。
通過將KM纖維編織成網絡結構，利用不同揮發速率的溶劑滴落在纖維表面，由于受到重力作用，溶劑在滴落后會使得纖維體系電阻產生變化。接著，極易揮發的溶劑如丙酮、正己烷和乙醚等由于揮發速率較快，對纖維傳感器的電阻的影響可以快速恢復到原有水平；而難揮發的溶劑如水和DMF等則會對纖維電阻產生較為持久的影響。利用這些特點，可以輕易實現對多種常見溶劑進行區分和識別。
此項研究工作利用濕法紡絲技術制備了Kevlar和MXene復合纖維，該纖維織物由于易制備、耐用、柔性、可清洗以及舒適的穿戴性而在多領域得到應用，如用于人體呼吸狀態實時監測；對外界高溫環境進行預判并做出風險提示；以及對未知有機溶劑進行識別；此外基于Morse code原則可實現對重要信息進行加密、保存和傳輸。這種先進的纖維傳感器設計理念為研究者們在智能可穿戴傳感器制備材料選擇上提供了一種新思路，拓寬了傳感器在個性化的人體健康檢測、危險判斷、和信息加密傳輸領域的應用。該工作提出的KM纖維織物有望為下一代可穿戴柔性織物電子產品提供強有力的技術支持。
該課題得到了國家自然科學基金重點項目(51733003)的資助與支持。復旦大學博士生程寶昌為文章第一作者，通訊作者為武培怡教授。
論文鏈接：https://pubs.acs.org/doi/10.1021/acsnano.1c00749
