江南大學王潮霞教授團隊在高性能柔性壓力傳感器領域取得新進展
2021-07-19  來源:高分子科技

  柔性電阻式壓力傳感器因其結構簡單、成本低、制造工藝簡單的優點在智能可穿戴器件設計當中展示了廣闊的應用潛力。然而常規電阻式壓力傳感器多具有厚度薄、面積大的特性,其靈敏度普遍很低且響應速度和感應下限都需進行大幅提升。近幾年,研究者通過在電阻式壓力傳感器的傳感層進行微結構設計有解決了該類壓力傳感器存在的上述問題。但微觀結構設計多涉及刻蝕、濺射等工藝,整個過程對實驗條件的要求較高,因此,利用相對簡單的工藝制備具有微觀結構設計的高性能電阻式壓力傳感器仍是一個挑戰。


  基于上述挑戰,王潮霞教授團隊首先制備了一種羧基改性的P(St-MAA)微球(1c和1d),然后利用靜電吸附吡咯單體后進行原位聚合獲得高導電的P(St-MAA)@PPy微球(1e和1f)。這些導電微球粒徑相對均勻,表面包覆一定厚度(約為14 nm)聚吡咯(PPy)。通過將其壓片(1h和1i),測得其表面電導率高達0.21 S/cm,斷面形貌發現大量的P(St-MAA)@PPy微球緊密的接觸在一起(1j-1l),這時微球表面的PPy可形成大量的導電路徑。這項研究工作為高導電微球的設計提供了一種新策略。

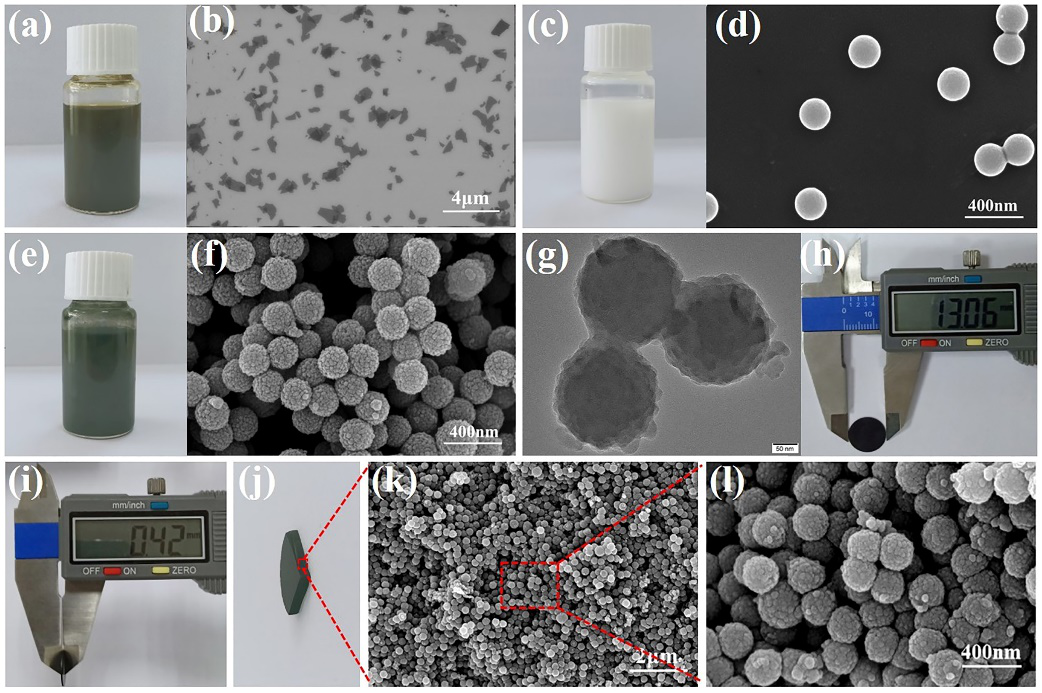

圖1. 自制氧化石墨烯的水分散液及SEM(b)。自制P(St-MAA)微球的水分散液及SEM(d)。自制P(St-MAA)@PPy微球的乙醇分散液,SEM(f)和TEM(g)。P(St-MAA)@PPy微球薄片的尺寸(h和i)、橫截?cái)嗝?j)及SEM(k和l)。


  在此基礎上,該團隊又以熱塑性聚氨酯(TPU)靜電紡絲膜為基材,吸附自制的氧化石墨烯(GO,1a和1b)后還原獲得導電rGO/TPUEM。然后利用rGO和PPy之間存在的π-π堆積和形成氫鍵的作用,將P(St-MAA)@PPy導電微球吸附在rGO/TPU靜電紡絲纖維表面形成橋連結構,最后將制備的P(St MAA)@PPy/rGO/TPUEM放置在一個叉指電極上用PDMS膜進行封裝,構建成P(St-MAA)@PPy/rGO/TPUEM壓力傳感器,其制備流程如圖2所示。通過對TPUEM、rGO/TPUEM和 5.0-P(St-MAA)@PPy/rGO/TPUEM的表面形貌(圖3a-c)進行表征發現,TPU靜電紡絲纖維表面被rGO和P(St MAA)@PPy微球所包覆,5.0-P(St-MAA)@PPy/rGO/TPUEM截面SEM圖片(圖3d)可看到: rGO和P(St MAA)@PPy微球形成了大量的橋連結構,這不僅增加了P(St-MAA)@PPy/rGO/ TPUEM內部的導電網絡密度,還在P(St-MAA)@PPy/rGO/TPUEM內部形成了大量的微球結構。P(St-MAA)@PPy/rGO/TPUEM受壓過程中,可通過rGO和P(St MAA)@PPy的有效接觸面積改變,提升P(St MAA)@PPy/rGO/TPUEM壓力傳感器的靈敏度,加之TPU靜電紡絲膜本身特殊的三維多孔結構、高彈性、薄厚度和大比表面積,該壓力傳感器的響應速度和感應下限也得到了明顯提升。此外,TPUEM、GO、rGO、rGO/TPUEM和P(St-MAA)@PPy/ rGO/TPUEM的FT-IR光譜(圖3e)、XRD圖譜(圖3f)和Raman光譜(圖3g)也進一步驗證了rGO和P(St MAA)@PPy微球在TPU靜電紡絲膜表面的吸附,且隨著P(St-MAA)@PPy微球濃度的增加,其特征峰有不同程度的增強。


圖2. P(St MAA)@PPy/rGO/TPUEM傳感器構建示意圖。

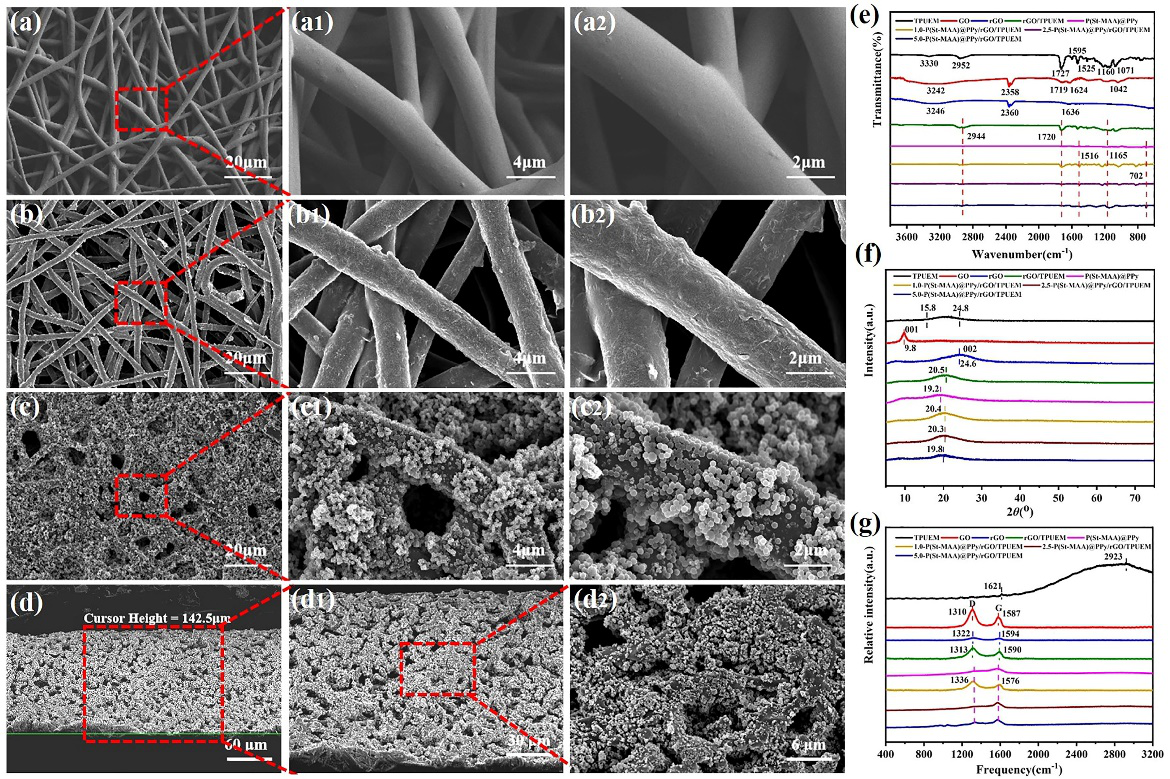

圖3. (a)TPUEM、(b) rGO/TPUEM和 (c) 5.0-P(St-MAA)@PPy/rGO/TPUEM表面的SEM和橫截面SEM圖片。TPUEM、GO、rGO、rGO/TPUEM和P(St-MAA)@PPy/rGO/TPUEM的FT-IR光譜、XRD圖譜和Raman光譜。


圖4. (a) P(St-MAA)@PPy/rGO/TPUEM壓力傳感器的I/I0和S。(b) 5.0-P(St-MAA)@PPy/ rGO/TPUEM壓力傳感器在~0.4 kPa時的I-V曲線,電流單位為mA,(c)各種壓力下電流變化曲線,(d)感受一片紙(約12.4 mg)產生的壓力,(e)手指觸摸的響應和恢復曲線,(f)3.0 kPa下1650次循環。


  P(St-MAA)@PPy/rGO/TPUEM壓力傳感器的傳感性能(圖4)顯示:與先前報道的大多數基于靜電紡絲膜的壓力傳感器相似,S曲線也呈現三個具有不同斜率的線性區域,且隨著吸附P(St-MAA)@PPy微球含量的增大呈現增大的趨勢。5.0-P(St-MAA)@PPy/rGO/TPUEM壓力傳感器的靈敏度最高可達到13.65 kPa?1(~3.75 kPa),明顯優于文獻中絕大部分以靜電紡絲膜為基材的壓力傳感器。此外,該壓力傳感器在1.0V的低工作電壓下可有效地檢測0.94 pa的小壓力,響應時間接近37 ms,循環穩定性好。得益于這些優異的性能,該壓力傳感器可被用于監測人體的生理信號和運動(圖5),如脈搏、面部肌肉和關節運動等。這表明王潮霞教授團隊構建的P(St-MAA)@PPy/rGO/TPUEM壓力傳感器在人體健康監測和人機交互方面顯示出巨大的應用潛力。該工作對高性能柔性壓力傳感器的構建提供了一條新的思路。

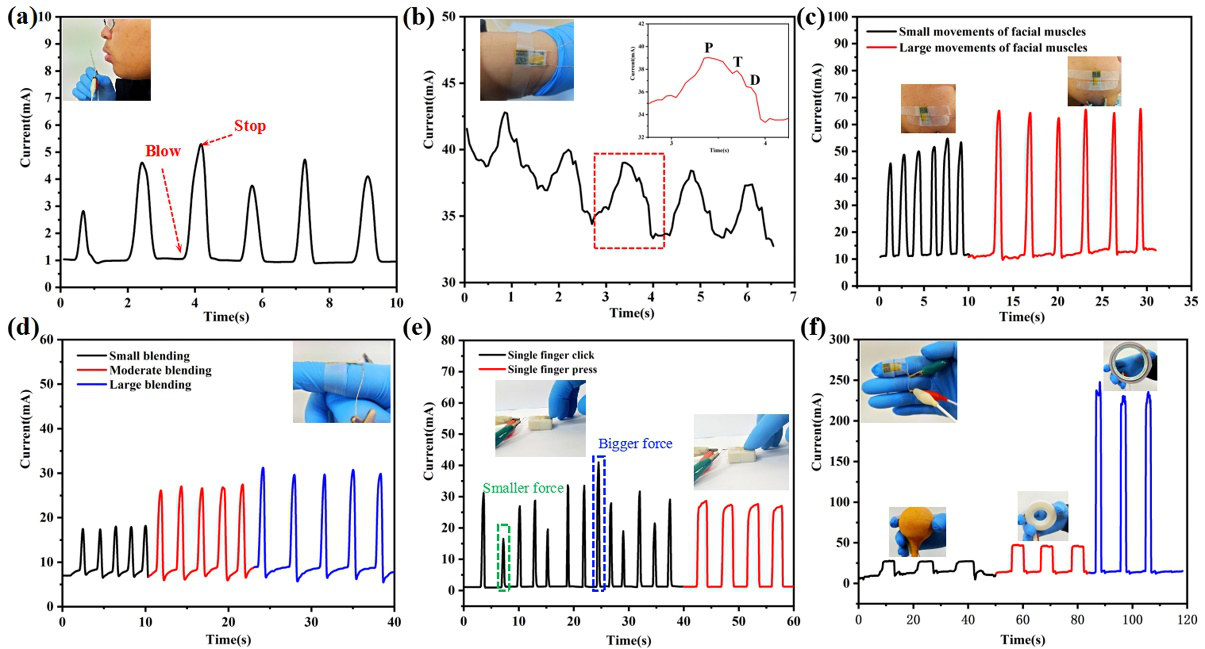

圖5. 5.0-P(St-MAA)@PPy/ rGO/TPUEM壓力傳感器的人體生理信號和運動檢查演示效果。


  相關工作近期以“A high-performance piezoresistive sensor based on poly (styrene-co-methacrylic acid)@polypyrrole microspheres/graphene-decorated TPU electrospun membrane for human motion detection”為題,在期刊Chemical Engineering Journal上發表。江南大學紡織科學與工程學院博士生程浩南為該論文的第一作者,江南大學紡織科學與工程學院王潮霞教授為通訊作者,共同通訊作者為江蘇省特種設備安全監督檢驗研究院(無錫分院)楊永強博士。該工作得到國家自然科學基金(21975107)、中央大學基礎研究基金(JUSRP51724B)、江蘇省特種設備安全監督檢驗研究院科研項目基金(KJ(Y)2020036)等的資助。


  論文鏈接:https://doi.org/10.1016/j.cej.2021.131152

  Haonan Cheng a, Bo Wang a, Kun Yang a, Yong Qiang Yang b, *, Chaoxia Wang a, *. A high-performance piezoresistive sensor based on poly (styrene-co-methacrylic acid)@polypyrrole microspheres/graphene-decorated TPU electrospun membrane for human motion detection. Chemical Engineering Journal,2021,131152.

  下載:A high-performance piezoresistive sensor based on poly (styrene-co-methacrylic acid)@polypyrrole microspheres/graphene-decorated TPU electrospun membrane for human motion detection
