80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

  近日,北京化工大學(xué)張勝教授課題組在Chemical Engineering Journal上發(fā)表了題為“A new strategy to prepare fully bio-based poly(lactic acid) composite with high flame retardancy, UV resistance, and rapid degradation in soil”的研究論文，以殼聚糖和植酸為原料通過(guò)簡(jiǎn)單的自組裝反應(yīng)，合成了一種全生物基助劑，并引入到聚乳酸中，制備了可完全生物降解的聚乳酸復(fù)合材料，該復(fù)合材料同時(shí)能實(shí)現(xiàn)阻燃，高強(qiáng)度，耐紫外等多種功能，并且可實(shí)現(xiàn)在土壤中快降解。該研究為聚乳酸多功能利用以及可自然降解提供了新方向。

  本研究首先通過(guò)反乳液交聯(lián)法合成了殼聚糖微球，并通過(guò)自組裝反應(yīng)與植酸絡(luò)合生成植酸@殼聚糖（PA@CHTM）微球，該微球可以同時(shí)提高聚乳酸（PLA）的機(jī)械性能、阻燃性和紫外線阻隔性能，同時(shí)加速PLA在土壤中的降解。在9wt% PA@CHTM的存在下，聚乳酸復(fù)合材料樣品的極限氧指數(shù)值從18.2%提高到29.6%，在UL-94測(cè)試中達(dá)到V-0。 同時(shí)，PLA/PA@CHTM 復(fù)合材料的拉伸強(qiáng)度得到了良好的保持，并且提高了楊氏模量此外，由于 PA@CHTM 優(yōu)異的自由基淬滅能力，PLA 在紫外光下的使用壽命被顯著延長(zhǎng)。此外，PLA/9%PA@CHTM復(fù)合材料只能穿透不到10%的紫外線，紫外線防護(hù)系數(shù)提高到30.07，具有良好的紫外線防護(hù)能力。更重要的是，PA@CHTM的加入可以加速PLA的降解，這對(duì)生物降解材料具有重要意義。

  聚乳酸作為可完全降解的塑料，被廣泛應(yīng)用于交通，包裝，電子封裝等領(lǐng)域，但是聚乳酸極易燃燒，極限氧指數(shù)僅為19%，不能通過(guò)垂直燃燒等級(jí)。此外，聚乳酸對(duì)紫外線極為敏感，大大限制了其在室外環(huán)境下的應(yīng)用。最重要的是，聚乳酸在土壤中的自然降解極為緩慢，甚至需要幾十年的時(shí)間，人工堆肥降解則需要耗費(fèi)大量人力物力�；谝陨蠁�(wèn)題，一種多功能可生物降解的聚乳酸復(fù)合材料尤為重要。

合成路線

Figure 1. Synthetic diagram of the core-shell bioderived additive

  圖一為植酸@殼聚糖微球的合成路線，殼聚糖通過(guò)反乳液聚合法合成微米級(jí)微球，并與植酸通過(guò)層層自組裝的方法合成了核殼結(jié)構(gòu)的微球。

性能測(cè)試

Figure 2. HRR (a), THR (b) curves of PLA and PLA composites; possible flame retardancy mechanism of PLA/9%PA@CHTM (c); TG (d) and DTG (e) curves of PLA and its flame-retardant composites in N2 flow; Key data of CONE tests for PLA samples(f); mechanical properties of PLA and its composite materials(g,h)

  本研究發(fā)現(xiàn)PA@CHTM微球的引入，能夠提高聚乳酸的熱穩(wěn)定性，并且提高其在燃燒過(guò)程中的成炭能力，良好的成炭能力能夠抑制熱量的釋放。此外，PA@CHTM微球能夠在聚乳酸基體中良好的分散，提高了聚乳酸的剛性，并且復(fù)合材料的拉伸強(qiáng)度得到了很好的保持。

Figure 3. The UVA and UVB transmittance curves (a), the ultraviolet protection factor(b), EPR spectra of PLA and PLA/9%PA@CHTM composites irradiated UVA for 100h (c), photographs of DPPH/ethanol solution for antioxidants, and PA@CHTM after 2h immersion (d)

  PA@CHTM的引入能夠明顯改善聚乳酸的耐紫外能力，其能夠吸收大量的紫外線，UV-VIS顯示復(fù)合材料的紫外透過(guò)率迅速下降， 其紫外線防護(hù)值較純PLA增長(zhǎng)了近30倍，達(dá)到良好級(jí)別。對(duì)于PLA及PLA復(fù)合材料在500W/m²的UVA下輻照100h后，其表面的自由基明顯少于PLA,這是由于PA@CHTM微球出色的淬滅自由基能力，通過(guò)DPPH自由基指示劑可以看出，PA@CHTM微球的自由基淬滅能力和商品化的抗氧劑AO1010相似，因此微球能夠很好的保護(hù)PLA免受紫外光的催化降解，延長(zhǎng)使用壽命。

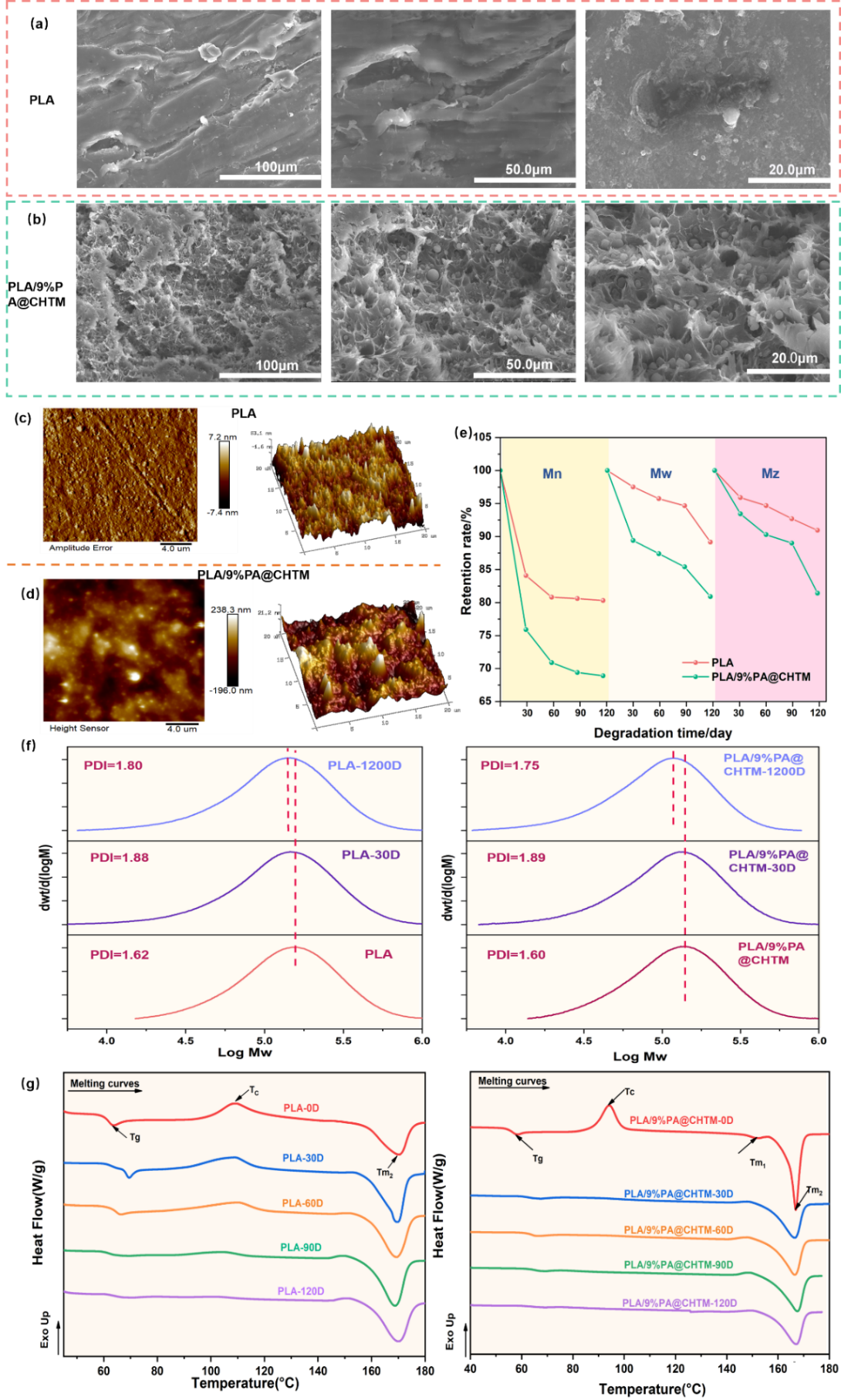

Figure 4. SEM and AFM images of PLA (a, c) and PLA/9%PA@CHTM (b, d) buried in the soil after 120 days; retention rate of molecular weight for PLA and PLA/9%PA@CHTM (e)；GPC curves (f) of PLA and PLA composites buried soil for 0, 30, 120 days; DSC curves (g) of PLA and PLA composites buried soil for different times

  將PLA及其PLA復(fù)合材料在自然土壤中掩埋30，60，90，120天觀察降解情況，通過(guò)GPC結(jié)果可知，PA@CHTM微球的引入明顯加快了降解速度，120天的掩埋后，其數(shù)均分子量?jī)H為原來(lái)的67%，明顯小于純PLA的83%。從表面的SEM電鏡可以看出，PLA/9%PA@CHTM樣品的表面在120天土埋后表面發(fā)生了嚴(yán)重的降解，表面被侵蝕并且出現(xiàn)了一些絲狀物，這可能是由于PA@CHTM微球的存在促使PLA基體周?chē)嬖诟嗟乃郑琍A@CHTM作為天然提取物，能夠很好的為微生物繁殖提供了能量，從而有更多的微生物聚集到樣品周?chē)�，加快了PLA的降解。

Figure 5. The water absorption rate of PLA and PLA composites for different times (a); water contact angle of PLA and PLA/9%PA@CHTM film after 0 days and 120 days degradation(b); mass retention rate of PLA and PLA composites for different times (c); possible degradation mechanism of PLA/9%PA@CHTM in soil (d)

  從PLA及其PLA復(fù)合材料的吸水率曲線以及降解前后表面接觸角可以看出，PA@CHTM微球的存在可以使PLA表面更親水，從而增加PLA的吸水性。在降解前期，PLA/PA@CHTM更易吸水，因此重量會(huì)短暫的上升，足夠的水分也加快了PLA基體的降解。

  該工作在目前“禁塑令”的背景下，以“取于自然，歸于自然”的想法出發(fā)，通過(guò)簡(jiǎn)單合成與共混的方法，實(shí)現(xiàn)了可生物降解塑料聚乳酸的多功能應(yīng)用，為目前可生物降解塑料的廣泛應(yīng)用提供了新的思路。

  本工作得到了國(guó)家自然科學(xué)基金（No.51803007 and 21875015）的支持。

  第一作者：李雨純，邱爽

  通訊作者：任亞靜，孫軍，張勝

  通訊單位：北京化工大學(xué)

  論文鏈接：https://doi.org/10.1016/cej.2021.131979

課題組介紹

  北京化工大學(xué)材料科學(xué)與工程學(xué)院教授，博士生導(dǎo)師，火安全材料研究中心主任。1988年于華中科技大學(xué)獲得學(xué)士學(xué)位；1990-1993年石油大學(xué)學(xué)習(xí)并獲得碩士學(xué)位；1993-1996年在北京理工大學(xué)獲得博士學(xué)位；1996年起擔(dān)任北京市工程塑料合金重點(diǎn)實(shí)驗(yàn)室副主任；1998-2006年在應(yīng)該博爾頓大學(xué)歷任訪問(wèn)學(xué)者、博士后、高級(jí)研究員、高級(jí)講師等。課題組研究方向包括聚合物結(jié)構(gòu)-性能關(guān)系、高分子材料阻燃制備技術(shù)、納米復(fù)合材料改性和功能化、紡織品阻燃、聚合物熱行為/降解及燃燒機(jī)理、可循環(huán)利用高分子材料改性加工、文物保護(hù)等主要從事阻燃高分子，阻燃織物和阻燃劑設(shè)計(jì)合成等方面的研究，并承擔(dān)了多項(xiàng)英國(guó)EPSRC、DTI和英國(guó)國(guó)防部以及多項(xiàng)國(guó)家自然基金、科工委軍工項(xiàng)目等課題。發(fā)表了學(xué)術(shù)論文280余篇，申請(qǐng)專(zhuān)利50多項(xiàng)。所在中心有教師9名，研究生50多名。現(xiàn)任英國(guó)皇家化學(xué)學(xué)會(huì)會(huì)員、英國(guó)火科學(xué)協(xié)會(huì)會(huì)員、中國(guó)消防協(xié)會(huì)學(xué)術(shù)委員會(huì)委員、中國(guó)阻燃學(xué)會(huì)常務(wù)理事、中國(guó)石化協(xié)會(huì)標(biāo)準(zhǔn)委員會(huì)委員、中國(guó)建筑學(xué)會(huì)結(jié)構(gòu)與建材防火專(zhuān)業(yè)委員會(huì)技術(shù)委員會(huì)副主任委員等。

  課題組主頁(yè)：zhangshengfrml.polymer.cn
