中山大學吳進 AFM:自供能可穿戴的水凝膠貼片用于超靈敏氣體檢測
2023-03-14  來源:高分子科技

  在邁向高度集成和智能化的物聯網(IoT)發展趨勢中,無處不在的傳感器是信息收集轉換的開端,但大量分布式的傳感器不僅需要消耗大量的能源,當使用傳統硬質電池的時候還會損失穿戴式系統的柔性和可拉伸性,且電池需要經常更換。在綠色發展的趨勢下,傳感器朝著低功耗甚至自供能的方向發展?纱┐鞯慕】当O(jiān)測傳感器和人工智能傳感系統(電子皮膚、感受憶阻器、人工神經元和可植入傳感器等)因?yàn)榭梢詫?shí)時、無線地評估個人監控狀況及疾病風險和潛在環境危害等,在消費電子和醫療保健電子領域迅速興起和普及。


  特別是對于NO2等有害氣體的監控十分重要,人體長期暴露于微量的NO2環境中會對呼吸系統造成不良影響,如哮喘、肺癌等。為了解決這些問題,最近發展出基于摩擦納米發電效應和光伏效應的自供能氣體傳感器,但它們的性能都不如傳統的氣體傳感器,此外,這些自供能傳感器需要在振動或特定光照中收集能源,從而限制了它們的應用。因此,需要開發一種更加通用的方法來實現自供能和高性能的氣體傳感器。

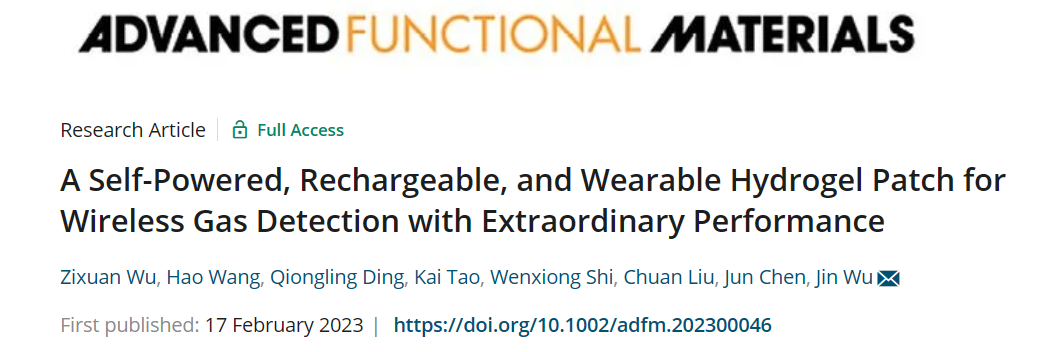

  中山大學光電材料與技術國家重點實驗室吳進課題組提出了一種基于氣體自發反應的電化學自供能水凝膠基氣體傳感器,并利用雙親性的三氟甲磺酸離子(OTf-)在水凝膠表面構筑貧水的內亥姆霍茲層(H2O-poor IHL)調節NO2氣體的反應路徑,極大地提升了室溫氣體傳感器的靈敏度。實現超高的敏感度(1.92%/ppb)、 線性(R2=0.999)、極低的理論檢測限(0.1 ppb)以及出色的選擇性,并且能夠零度以下和高濕度的環境中正常運作。此外傳感器基于Zn-Zn(OTf)2/PAM-Carbon結構可以在反向充電程序中修復被氧化的陽極,為延長電化學氣體傳感器的壽命和穩定性提供了新的思路。還展示了微型化的自供能傳感器用于無線和遠程N(yùn)O2監測。該研究以題為“A Self-Powered, Rechargeable, and Wearable Hydrogel Patch for Wireless Gas Detection with Extraordinary Performance”的論文發表在《Advanced Functional Materials上。

圖一:基于Zn(OTf)2/PAM水凝膠的自供電柔性氣體傳感器的工作原理、結構設計及應用。


自供能氣體傳感器的性能及機理


  自供能傳感器采用“Zn-Zn(OTf)2/PAM-Carbon”器件結構,由于Zn陽極和碳陰極具有不同的電極電勢,在電勢差的驅使下,NO2在Carbon陰極處自發還原,在外電路產生電流變化。傳感器在超寬的濃度范圍13.3ppb-10ppm內具有高靈敏的響應(S=1.74%/ppb)和高線性度(R2=0.999)。對多種氣體無響應,具備出色的選擇性。由于雙親性O(shè)Tf-(CF3SO3-)離子在水凝膠合成過程中受水凝膠中的水分子和PAM的吸引,疏水側-CF3基團自發朝向水凝膠外部形成疏水界面,且在組裝成傳感器并用于氣體檢測時,在內建電勢驅動下OTf-向陰極遷移,進一步提升傳感器的凝膠-電極界面的疏水性,使得室溫傳感器具備出色的抗?jié)穸雀蓴_能力。離子的引入同時增強的水凝膠的抗凍能力,使其能在-20°C正常運作。該傳感器還刷新了自供能NO2傳感器的靈敏度和檢測極限記錄。

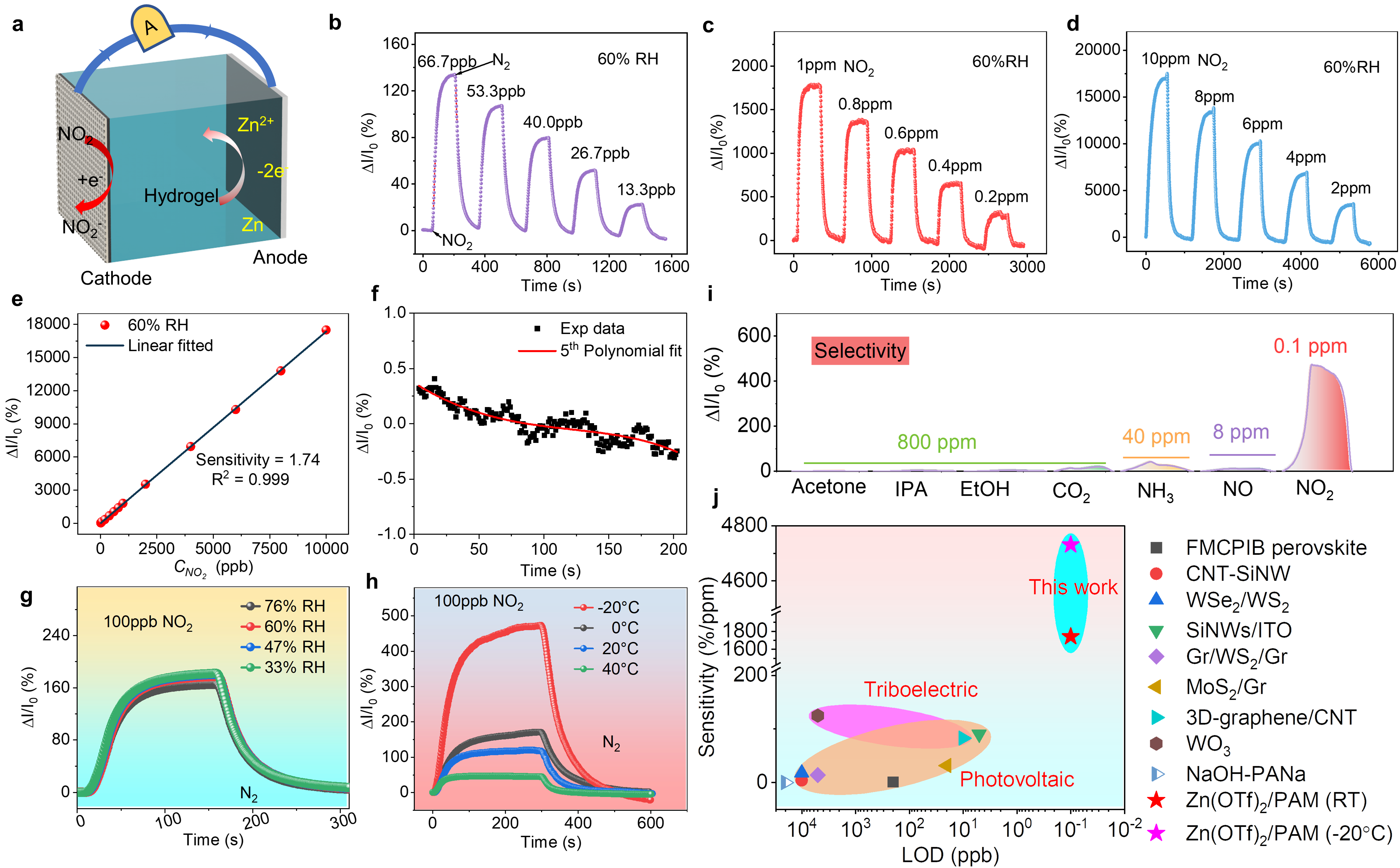

圖二:自供電NO2傳感器的氣敏性能


  實驗證實了生成電子向外電路轉移是傳感器響應的來源,疏水的IHL的建立極大地削弱了NO2的溶解,緩解了由于NO2溶解經過歧化反應發生電子內部轉移,導致無效的氣體檢測。作者還通過第一性原理計算揭示了OTf-離子與水分子的相互作用集中在SO3-基團一側,為疏水界面的構筑提供了理論依據。

圖三:傳感器的檢測機理探究


Zn陽極可逆修復和傳感器應用


  對于電化學型傳感器,一個持續的挑戰是金屬陽極在連續使用過程中被氧化耗盡,這會嚴重降低其穩定性,并縮短使用壽命。而SEM表征證明反向充電的方法可以將氧化的Zn元素還原,重構Zn陽極,從而保護傳感器的結構。且氣敏實驗證明,可逆修復后的傳感器的性能并未下降,在修復前后長達350次氣體檢測循環中依然能保持穩定的響應。反向充電的方法為延長電化學傳感器的壽命提供了一種可行性方案。

圖四:Zn陽極修復及傳感器的穩定性


  傳統的氣體傳感器系統電路體積大、剛性大、功耗高,攜帶不便。為了滿足下一代可穿戴電子產品的要求,通過將傳感器與定制化的電路模塊相結合,開發了一種小型化、自供電和柔性 NO2氣體傳感系統(具有同步信號采集、調節、處理、無線傳輸功能)。水凝膠還可以作為粘合層將傳感器與衣服等各種材料的粘附,方便地實現傳感器的靈活使用。利用該傳感系統,可以實時地檢測環境中的微量NO2濃度,并對超出閾值濃度的氣體作出預警,為人們的安全保駕護航。

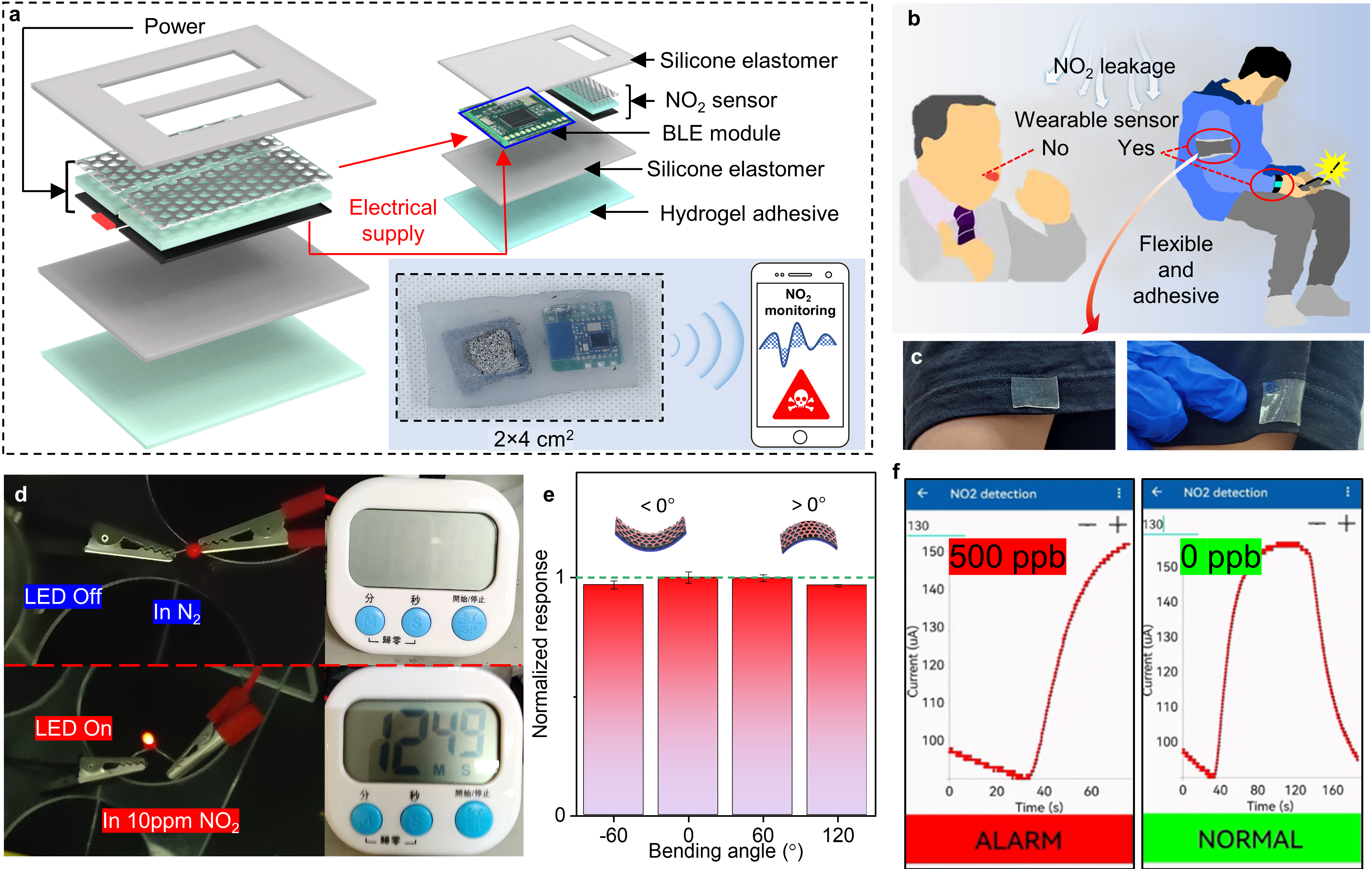

圖五:無線、可穿戴、自供能的NO2傳感系統及其應用


  總結:在本研究中,作者開發了一種柔性且無線的室溫氣體監測系統,由自供能NO2傳感器和微型電路模塊組成,可貼合地穿戴在人體或機器人上,及時發出NO2泄露警報以預防氣體中毒事件的發生。該傳感器是基于Zn-Zn(OTf)2/PAM水凝膠-Carbon的結構構造而成的,具有超高的敏感度(1.92%/ppb)、線性度(R2=0.999)、 極低的理論檢測下限(0.1 ppb)以及出色的選擇性,并且能夠零度以下和高濕度的環境中正常運作。實驗與理論分析表明:引入雙親性的OTf? 離子使得水凝膠-陰極界面形成了一個貧水的內亥姆霍茲層調控NO2的反應路徑從而提升響應性。長時間測試及充電后的穩定響應和陽極的可逆修復表明可逆充電的設計有望延長傳電化學傳感器的使用壽命。這項工作促進了高性能、自供能、柔性和集成化氣體傳感器的發展,在柔性電子領域具有較大的應用價值。


  原文鏈接:https://onlinelibrary.wiley.com/doi/full/10.1002/adfm.202300046


  本工作的研究基礎是基于課題組近年來在導電水凝膠基柔性可穿戴式傳感器方面的系列研究進展(Advanced Functional Materials 2023, 2300046,DOI: 10.1002/adfm.202300046;Advanced Science 2023, 10, 2205632;Nano-Micro Letters 2022, 14, 52;Nano-Micro Letters 2022. 14,183;Materials Horizons 2019, 6, 595;Materials Horizons 2022, 9, 1935;Materials Horizons 2022, 9, 1921;Advanced Science 2022, 9,2104168;Materials Horizons 2022, 9, 1356;Small 2021, 17, 2104997;SmartMat 2023,4,e1141;SmartMat 2023, 4, e1147;etc.)。
