隨著社會(huì)和工業(yè)的快速發(fā)展，能源消耗急劇增加。其中，在歐美國(guó)家，建筑能耗占據(jù)總能耗的40%。熱致變色智能窗戶的制備為降低建筑能耗提供了行之有效的解決方法。然而，傳統(tǒng)的熱致變色材料具有透明度低，太陽(yáng)調(diào)制能力差，環(huán)境穩(wěn)定性差等缺點(diǎn)，限制了它們?cè)谥悄艽皯糁械膶?shí)際應(yīng)用。近年來(lái)，基于離子液體和聚合物之間的混溶性可以受到外界環(huán)境刺激（例如，光和熱）而發(fā)生宏觀相分離的離子凝膠材料，在熱致變色智能窗戶方面顯示出了巨大的應(yīng)用前景。這種基于離子凝膠的熱致變色材料具有優(yōu)異的高低溫環(huán)境熱穩(wěn)定性和可重復(fù)的調(diào)制能力。然而，離子凝膠在長(zhǎng)期使用中不可避免的會(huì)發(fā)生機(jī)械損傷，導(dǎo)致其結(jié)構(gòu)完整性的破壞和熱致變色功能的下降甚至是喪失，從而造成其使用壽命縮短。因此，通過(guò)超分子作用力的構(gòu)筑來(lái)制備機(jī)械和環(huán)境穩(wěn)定的自修復(fù)熱致變色離子凝膠具有重要意義。
吉林大學(xué)化學(xué)學(xué)院超分子結(jié)構(gòu)與材料國(guó)家重點(diǎn)實(shí)驗(yàn)室李洋副教授課題組長(zhǎng)期從事功能化自修復(fù)離子凝膠的研究。致力于通過(guò)超分子作用力來(lái)制備兼具自修復(fù)性能與機(jī)械性能的離子凝膠并應(yīng)用于柔性電子器件，氣體分離，以及智能顯示材料中。近年來(lái)，該課題組在自修復(fù)離子凝膠以及功能化方面取得了一些進(jìn)展：（1）制備了具有高機(jī)械強(qiáng)度與高離子電導(dǎo)率的自修復(fù)離子凝膠用于應(yīng)變傳感器(ACS Appl. Mater. Interfaces 2020, 12, 57477-57485)；（2）制備高強(qiáng)度自修復(fù)離子凝膠用于制備高機(jī)械性和環(huán)境穩(wěn)定性的納米摩擦發(fā)電機(jī)(Nano Energy 2021, 90, 106645)；（3）制備了室溫自修復(fù)離子凝膠用于高效穩(wěn)定的CO2分離 (J. Mater. Chem. A 2022, 10, 4695–4702)。基于在制備功能化自修復(fù)離子凝膠材料方面的寶貴經(jīng)驗(yàn)，近期該課題組設(shè)計(jì)并制備了一種基于多重氫鍵的高強(qiáng)度自修復(fù)熱致變色離子凝膠，并用于制備機(jī)械和環(huán)境穩(wěn)定的，且具有高太陽(yáng)調(diào)制能力和防霧能力的智能窗戶。

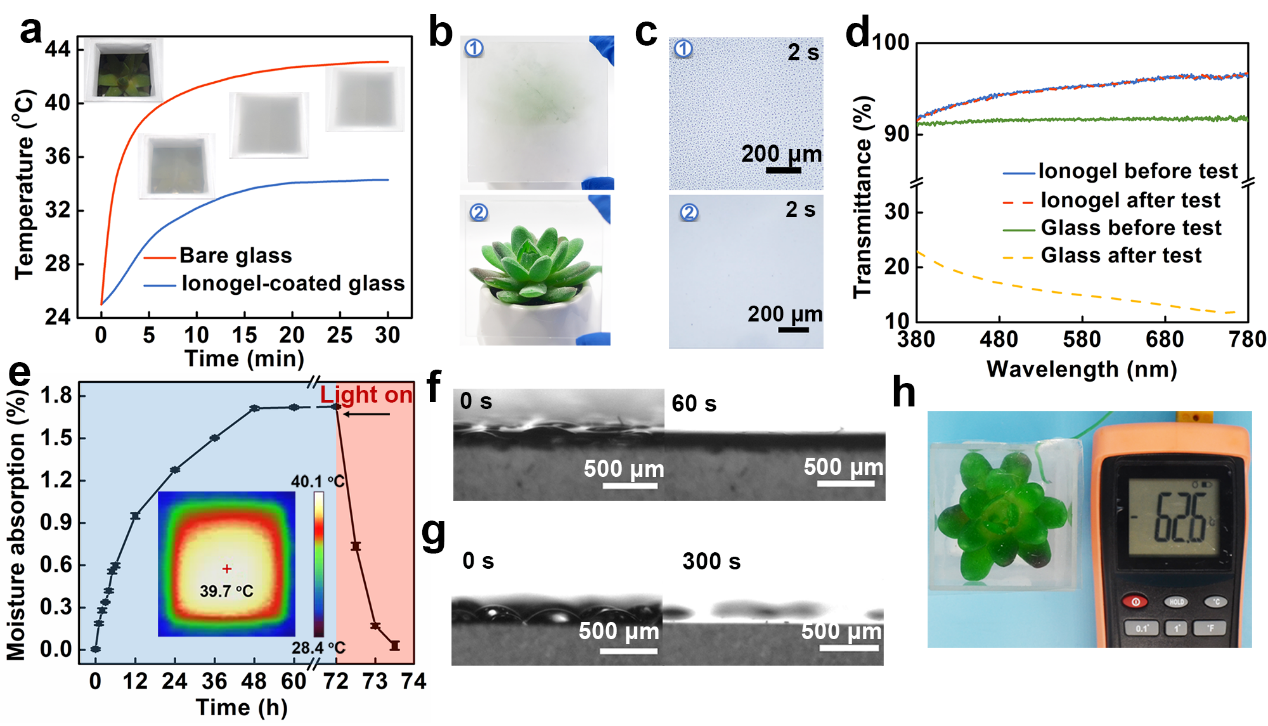

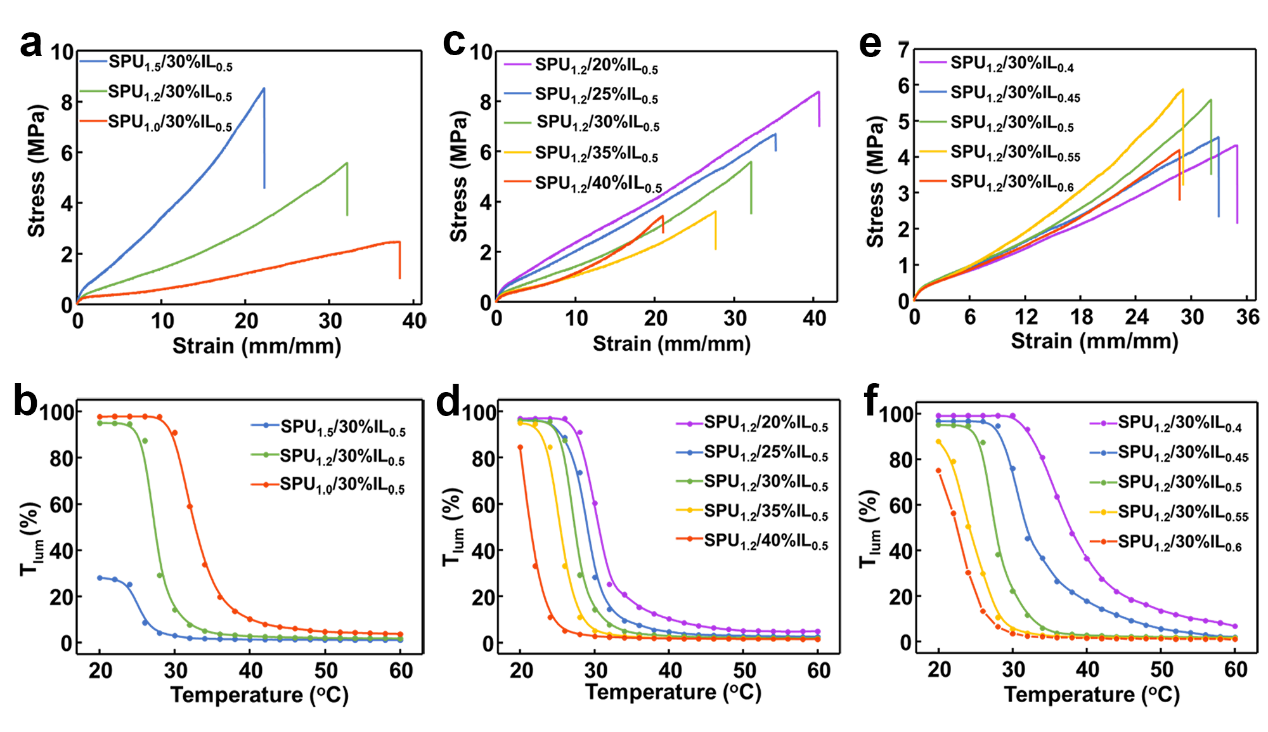

通過(guò)優(yōu)化SPUx組成，離子液體含量以及二元離子液體之間的比例，作者選擇了具有平衡的機(jī)械強(qiáng)度以及適合智能窗戶應(yīng)用的轉(zhuǎn)變溫度的SPU1.2/30%IL0.5離子凝膠作為研究對(duì)象進(jìn)行表征。該SPU1.2/30%IL0.5離子凝膠具有5.59 MPa的高機(jī)械強(qiáng)度，95.1%的光學(xué)透光率(Tlum)以及83%的太陽(yáng)調(diào)制能力(ΔTsol)。
如圖3所示，聚合物鏈段良好的運(yùn)動(dòng)性和氫鍵交聯(lián)的可逆性，該離子凝膠具有良好自修復(fù)能力和重塑能力。切斷和劃傷后的SPUx/30%IL0.5離子凝膠在室溫條件下經(jīng)過(guò)36 h的修復(fù)后，即可實(shí)現(xiàn)機(jī)械性能以及透明性的恢復(fù)。此外，切碎的SPUx/30%IL0.5離子凝膠在室溫2 MPa的壓力條件即可能夠再加工成完整的離子凝膠。
圖3.(a) (1)切斷的SPU1.2/30%IL0.5離子凝膠，(2)在室溫下修復(fù)36 h后的離子凝膠，(3)用于舉起2 kg重物的離子凝膠的照片。(b)離子凝膠修復(fù)過(guò)程的示意圖。(c) SPU1.2/30%IL0.5離子凝膠修復(fù)不同時(shí)間的應(yīng)力-應(yīng)變曲線。(d) SPU1.2/30%IL0.5離子凝膠在不同切斷修復(fù)周期后的修復(fù)效率變化。(e)劃傷的SPU1.2/30%IL0.5離子凝膠在玻璃上(1)修復(fù)前和(2)修復(fù)36 h后的照片。(f) (e)中劃傷的SPU1.2/30%IL0.5離子凝膠經(jīng)過(guò)不同時(shí)間修復(fù)后的透過(guò)率光譜。(g) (e)中SPU1.2/30%IL0.5離子凝膠修復(fù)不同時(shí)間后的切口光學(xué)顯微鏡圖像。(h) SPU1.2/30%IL0.5離子凝膠(1)被切成小塊(2)再加工成完整的離子凝膠的照片。
相關(guān)成果以Self-Adhesive Self-Healing Thermochromic Ionogels for Smart Windows with Excellent Environmental and Mechanical Stability, Solar Modulation and Antifogging Capabilities.為題發(fā)表在《Advanced Materials》。(DOI: 10.1002/adma.202211456)。吉林大學(xué)超分子結(jié)構(gòu)與材料國(guó)家重點(diǎn)實(shí)驗(yàn)室為第一單位，吉林大學(xué)化學(xué)學(xué)院碩士研究生李冰為論文的第一作者，李洋副教授為論文的獨(dú)立通訊作者。該研究工作得到了國(guó)家自然科學(xué)基金的支持。
原文鏈接：https://doi.org/10.1002/adma.202211456
- 中科院蘭州化物所王曉龍團(tuán)隊(duì) Nat. Commun.：熒光水凝膠設(shè)計(jì)新策略 - 多重氫鍵誘導(dǎo)的非傳統(tǒng)紅色熒光水凝膠 2024-04-28
- 林化所劉鶴研究員團(tuán)隊(duì)、南林徐徐教授團(tuán)隊(duì) Chem. Eng. J.：基于多重氫鍵的抗溶脹導(dǎo)電水凝膠應(yīng)用于柔性傳感器 原創(chuàng) 老酒高分子 高分子科技 2023-12-28 12:28 發(fā)表于遼寧 2023-12-28
- 華南理工何明輝和華中大蘇彬: 含多重氫鍵的自修復(fù)透明導(dǎo)電彈性體 2020-03-26
- 大連理工大學(xué)蹇錫高院士團(tuán)隊(duì) AFM：穿山甲鱗片結(jié)構(gòu)啟發(fā)的高強(qiáng)度可修復(fù)超分子水性聚合物網(wǎng)絡(luò) 2025-04-04
- 長(zhǎng)春應(yīng)化所崔冬梅教授團(tuán)隊(duì) Macromolecules: 雙核鈧金屬配合物催化合成兼具高強(qiáng)度和韌性的乙烯-苯乙烯多嵌段共聚物 2025-02-21
- 上科大凌盛杰團(tuán)隊(duì) Adv. Sci：使用深度強(qiáng)化學(xué)習(xí)優(yōu)化生物仿生3D纖維網(wǎng)絡(luò)結(jié)構(gòu)實(shí)現(xiàn)輕量化與高強(qiáng)度的平衡 2025-01-27
- 阿爾托大學(xué)/拜羅伊特大學(xué) Nat. Mater.: 高硬度兼具自修復(fù) - 納米限域效應(yīng)破解水凝膠難題 2025-03-11
誠(chéng)邀關(guān)注高分子科技
- 2025涂料原料選料大會(huì)
- 市場(chǎng)破300億！PMEC China 色...
- 搶先注冊(cè)！2025年西部橡塑展...
- “碼”上參觀預(yù)登記，好禮拿...
- 聚合物發(fā)泡行業(yè)技術(shù)培訓(xùn)（第...
- 《塑料改性及加工技術(shù)要領(lǐng)》...
- 中國(guó)生命科學(xué)“36%增速”密...
- 關(guān)于舉辦第六屆中國(guó)實(shí)驗(yàn)室發(fā)...
- 2025西部橡塑展年度計(jì)劃重磅...
- 獨(dú)家采訪丨美國(guó)禁令再度升級(jí)...
- 政策助力科研創(chuàng)新，PMEC Chi...
