80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

搜索：
福建物構(gòu)所林悅團隊 AFM：單分子層界面軟化技術(shù)助力高填充量熱界面材料實現(xiàn)低熱阻
2024-04-15  來源：高分子科技
  TIM是放置在功率電子器件與散熱器件之間的關(guān)鍵材料，它的作用是傳導(dǎo)熱量以保證器件的穩(wěn)定工作，TIM的性能由其有效熱阻抗REFF決定。REFF是材料熱阻（RB）和接觸熱阻（RC）的和，這兩個參數(shù)共同決定了TIM的散熱效率。


圖1 a) 具有TIMs與否對界面處溫度梯度的影響；b) 填充度對REFF的影響，其值為RC和RB總和。


  在工業(yè)界，降低REFF一直面臨挑戰(zhàn)：在增加TIM填充度的同時降低RC和RB往往是相互矛盾的。而林悅團隊通過在商業(yè)化Al2O3顆粒上施加自組裝單分子層（SAMs）表面改性，成功實現(xiàn)了在增加TIM填充度的同時降低RC和RB。實驗表明，這種方法使得78vol%的TIM的REFF從未改性的2.265 Kcm2/W降至0.169 Kcm2/W。


圖2 a) SAMs在Al2O3表面的接枝過程；b) Al2O3-SAMs-基體結(jié)構(gòu)示意圖；c) This Work 與其他先進策略下的RC和RB對比。


  林悅團隊還詳細分析了SAMs的接枝過程以及Al2O3與SAMs之間的結(jié)合機制，進一步通過紅外光譜（FT-IR）和X射線光電子能譜（XPS）分析證實了SAMs的成功接枝，并觀察到界面鍵合顯著增強。


圖3 a) FT-IR顯示C-H的拉伸振動，來自SAMs中的-CH3和-CH2-；b) XPS元素分析表明改性前后C元素的增多；c) 表面能的低證明Al2O3表面的SAMs存在，d) XPS中Al 2p的精細譜研究證明Al-O-Si的形成。


  這種界面軟化技術(shù)使得材料在高應(yīng)力下的屈服應(yīng)力（σy）顯著降低，表現(xiàn)出更好的流變性能。此外，通過對材料的儲能模量（G''）和損耗模量（G''''）的測試，研究人員發(fā)現(xiàn)SAMs的引入還促進了TIM的黏彈性能，有助于進一步強化散熱效果。

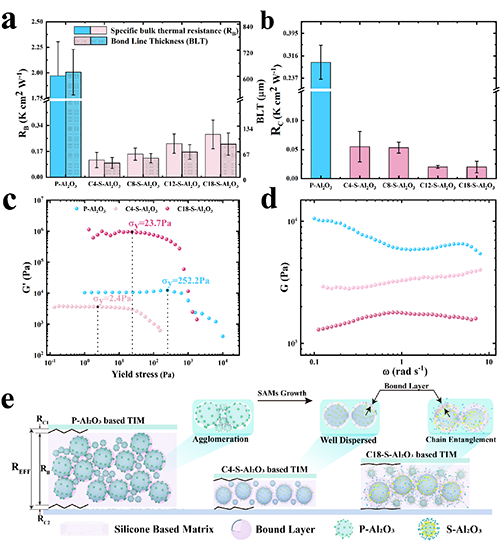

圖4 a) SAMs改性前后TIM的RB和BLT數(shù)據(jù)和b) RC數(shù)據(jù)；c) 屈服應(yīng)力σy；模量G，由儲能模量G''和損耗模量G''''計算獲得；d) TIM中微觀結(jié)構(gòu)的演變。


  該研究不僅在理論上提供了新的見解，而且通過實際的循環(huán)穩(wěn)定性測試和散熱能力評估證明了這種新型TIM在實際應(yīng)用中的潛力。這項工作證明通過分子層面的界面工程可以有效解決宏觀散熱材料設(shè)計中的矛盾，該途徑不僅可以保持TIM機械性能，還可以實現(xiàn)高效熱傳導(dǎo)。


圖5 a) 基于T3 ster的裝置示意圖；b) 1000次循環(huán)測試其穩(wěn)定性；c) 相較于商業(yè)品的實際散熱能力以及d) 熱成像記錄。

  研究的詳細內(nèi)容可以在《Advanced Functional Materials》上查看，其中有對先進熱界面材料設(shè)計至關(guān)重要的分子結(jié)構(gòu)和界面改性技術(shù)的深入分析。欲了解該研究的更多信息，請訪問原文鏈接；欲了解林悅團隊的更多信息，請訪問課題組鏈接。


  原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/adfm.202402276


  課題組鏈接：http://www.fjirsm.ac.cn/ly/

版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章？锘蛎襟w如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責(zé)任編輯：xu）
【大 中 小】【打印】【關(guān)閉】

誠邀關(guān)注高分子科技

更多>>最新資訊
更多>>科教新聞
