80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

  大面積骨缺損通常是由創(chuàng)傷和疾病引起的，骨組織修復一直是臨床面對的重大挑戰(zhàn)之一。與自然細胞外基質(zhì)形態(tài)和結(jié)構相似的靜電紡絲纖維支架在骨組織工程中備受關注。但是，由于其自身內(nèi)在的缺陷，傳統(tǒng)的靜電紡絲納米纖維膜纖維之間的空隙一般來說都相當致密，其孔徑太小從而限制了細胞的滲透和三維組織的再生。這些缺陷也一定程度上限制了靜電紡絲在骨組織工程領域的應用。因此，曼徹斯特大學李加深團隊通過結(jié)合靜電紡絲，選擇性溶解和控制成孔技術，設計了一種全新的策略用來制備具有可控宏觀孔隙結(jié)構的三維聚乳酸/聚己內(nèi)酯海綿狀支架。

圖一：聚乳酸/聚己內(nèi)酯三維多孔海綿狀支架的制造。

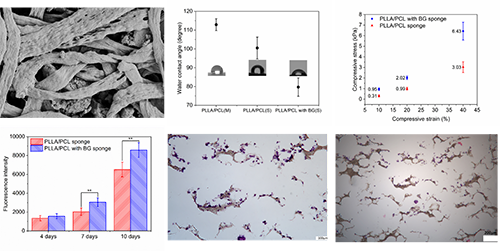

 圖三：三維支架的微觀結(jié)構，親水性，力學性能以，生物相容性以及HE染色切片。

  圖三展示了三維支架的表征結(jié)果1、通過選擇性溶解技術，我們成功地改變了電紡絲纖維的微觀結(jié)構，使得纖維之間出現(xiàn)了明顯的粘連。這種粘連是由于在高速分散過程中，部分聚己內(nèi)酯溶解在丙酮中，然后在三維支架成型干燥后，殘余的聚己內(nèi)酯作為粘合劑將電紡絲纖維牢固地粘結(jié)在一起。這種方法使得最終的三維支架結(jié)構更加穩(wěn)定。 2、由于最終的支架成海綿狀，并且由于添加了生物玻璃，這種多孔結(jié)構的海綿擁有優(yōu)良的親水性，初始水接觸角降至79.7°，并且它能夠在2秒內(nèi)完全吸收水滴。3、通過添加生物玻璃顆粒顯著提高了多孔結(jié)構的力學性能。帶有生物玻璃顆粒海綿的壓縮應力是普通海綿的兩倍多。4、三維海綿狀支架展現(xiàn)了良好的生物相容性。更關鍵的是，百微米級高度連通的孔隙結(jié)構促進了細胞在支架內(nèi)部的滲透、養(yǎng)料輸送以及廢物排放。

  本研究提供了一種全新的方法，可以制造可控宏觀孔隙結(jié)構的三維海綿狀骨支架。此外，這種新方法改進了靜電紡絲作為生物材料的使用形式，并為三維電紡絲支架的設計和制備提供了全新的思路。

  論文鏈接：https://www.sciencedirect.com/science/article/pii/S0141813024024930
