80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

搜索：
華南師大張振 IJBM：纖維素納米晶體穩(wěn)定的Pickering乳液制備高熱導(dǎo)率和光熱相變材料微膠囊用于太陽能收集和熱能存儲
2024-12-02  來源：高分子科技

  隨著全球人口激增和生態(tài)環(huán)境惡化，逐漸枯竭的化石燃料已無法滿足人類的需求，太陽能由于長期性、易獲取性和環(huán)保性等特性引起了人們廣泛的關(guān)注。但是太陽能固有的間歇性限制了其在能源結(jié)構(gòu)中的廣泛應(yīng)用。能源轉(zhuǎn)換和儲存是應(yīng)對太陽能間歇性問題的較好方式之一，其中以相變材料（PCM）為核心的能源轉(zhuǎn)換和儲存系統(tǒng)由于其低成本、制備簡單等優(yōu)勢被廣泛研究。有機(jī)相變材料因其具有低過冷、化學(xué)穩(wěn)定性高、相變過程安全等優(yōu)點(diǎn)成為應(yīng)用最廣泛的相變材料。然而，PCM通常面臨泄露問題，通過聚合物殼層微膠囊化相變材料可以有效地阻止其泄露。乳液模板法是一種制備相變微膠囊的有效手段。皮克林（Pickering）乳液是一類基于固體粒子穩(wěn)定的乳液，相比于傳統(tǒng)的表面活性劑穩(wěn)定的乳液，Pickering乳液具有高穩(wěn)定性和低毒性等優(yōu)勢。纖維素納米晶（CNC）是一維棒狀納米纖維素，因其生物可降解、良好的生物相容性和對油水界面的部分潤濕性，是一種極佳的Pickering乳化劑。然而，將有機(jī)PCM封裝于聚合物殼層中只解決了PCM的泄露問題，有機(jī)相變材料的固有低導(dǎo)熱率和光熱轉(zhuǎn)化效應(yīng)并未得到改善。聚吡咯（PPy）由于其高導(dǎo)熱性和優(yōu)異的光熱轉(zhuǎn)換能力是一種理想的微膠囊改性材料。通過將PPy原位聚合在聚合物殼層表面，有望提升相變材料微膠囊的導(dǎo)熱和光熱轉(zhuǎn)化性能。


  華南師范大學(xué)周國富教授團(tuán)隊(duì)張振副研究員課題組制備了一種具有高導(dǎo)熱和光熱轉(zhuǎn)化能力的相變材料微膠囊。以CNC穩(wěn)定的二十二烷（C22）Pickering乳液作為模板，通過原位聚合制備了以C22為相變材料、MF為外殼的PCM微膠囊（C22-CMF），成功解決了C22的泄露問題。然后通過吡咯的氧化聚合反應(yīng)，將PPy原位聚合在C22-CMF微膠囊表面，得到PPy涂覆的C22-CMF微膠囊（C22-CMFP）。所制備的C22-CMFP微膠囊具有規(guī)整的球形結(jié)構(gòu)，86.1%的高相變芯材含量和優(yōu)異的熱穩(wěn)定性。PPy層的涂覆顯著增強(qiáng)了C22微膠囊的熱導(dǎo)率（最高可達(dá)0.683 W/m?K），并賦予其優(yōu)異的光熱轉(zhuǎn)換能力。此外，C22-CMFP微膠囊還表現(xiàn)出優(yōu)異的自熄滅性能。因此，C22-CMFP微膠囊在太陽能收集和熱能儲存方面具有廣闊的應(yīng)用前景，拓寬了相變材料在節(jié)能建筑和智能紡織品等領(lǐng)域的應(yīng)用潛力。

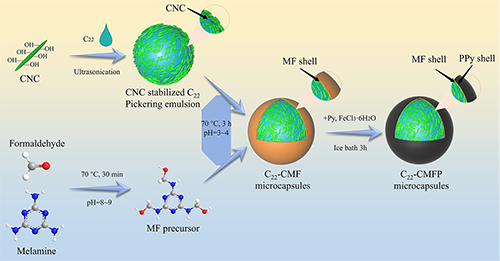

圖1. 通過CNC穩(wěn)定的Pickering乳液模板法和原位聚合制備高熱導(dǎo)率和光熱轉(zhuǎn)化的C22-CMFP微膠囊的示意圖

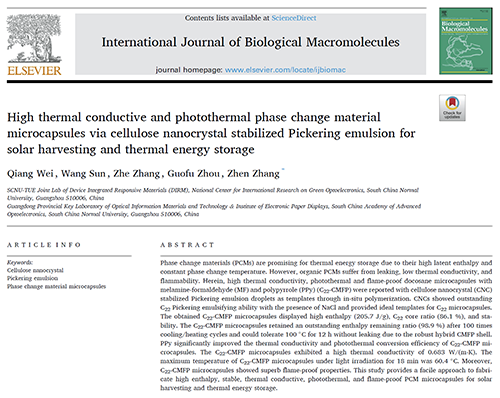

  該成果以“High thermal conductive and photothermal phase change material microcapsules via cellulose nanocrystal stabilized Pickering emulsion for solar harvesting and thermal energy storage”發(fā)表在《International Journal of Biological Macromolecules》（中科院一區(qū)，JCR一區(qū)，IF 7.7）上，該論文的第一單位為華南師范大學(xué)華南先進(jìn)光電子研究院，論文的第一作者為華南師范大學(xué)2024屆碩士畢業(yè)生魏強(qiáng)，通訊作者為華南師范大學(xué)周國富團(tuán)隊(duì)張振副研究員。本項(xiàng)目得到了國家重點(diǎn)研發(fā)計(jì)劃、廣東省自然科學(xué)基金面上項(xiàng)目和青年提升項(xiàng)目、國家自然基金和閃思科技等項(xiàng)目的大力支持。


1. CNC穩(wěn)定的C22 Pickering乳液的制備及表征


  首先研究了CNC的濃度對水包C22 Pickering 乳液的粒徑和乳液分?jǐn)?shù)的影響。在固定靜電屏蔽劑NaCl的濃度為5 mg/mL時，隨著CNC的濃度逐漸增大，C22 Pickering乳液的粒徑逐漸減小，乳液分?jǐn)?shù)不斷增大。當(dāng)CNC的濃度為5 mg/mL時，乳液的粒徑隨NaCl的濃度增大而減小，乳液分?jǐn)?shù)則是先增大后減小。本文選取了CNC和NaCl濃度均為5 mg/mL 的乳液為模板制備相變微膠囊。

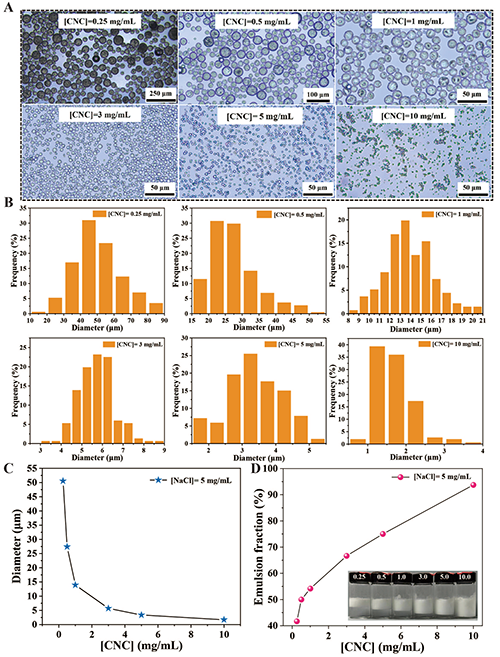

圖2. (A) 不同CNC濃度（0.25, 0.5, 1, 3, 5, 10 mg/mL）和5 mg/mL NaCl穩(wěn)定的Pickering乳液的光學(xué)顯微鏡圖像；(B) 對應(yīng)的乳液粒徑分布圖；(C) 乳液滴粒徑的平均值與CNC濃度的關(guān)系；(D) C22 Pickering乳液的乳液分?jǐn)?shù)與CNC濃度的關(guān)系，以及乳液靜置20小時后的照片

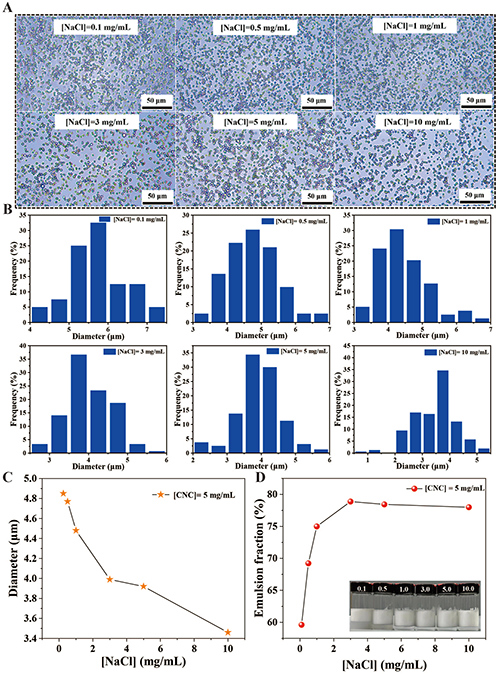

圖3. (A) 使用5 mg/mL CNC和不同NaCl濃度（0.1, 0.5, 1, 3, 5, 10 mg/mL）穩(wěn)定的Pickering乳液的光學(xué)顯微鏡圖像；(B) 對應(yīng)的乳液粒徑分布圖；(C) 乳液滴直徑的平均值與NaCl濃度的關(guān)系；(D) C22 Pickering乳液的乳液分?jǐn)?shù)與NaCl濃度的關(guān)系，以及乳液靜置20小時后的照片。


2. C22微膠囊形貌及結(jié)構(gòu)表征


  通過SEM表征了C22微膠囊的表面和截面形貌，所有C22微膠囊都展示出均勻的尺寸和完整的核殼結(jié)構(gòu)，C22被成功封裝在MF及MF/PPy殼層中。

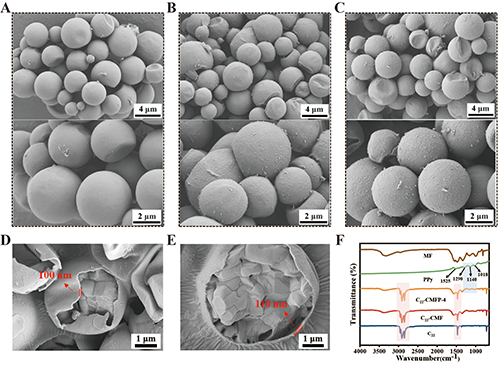

圖4.（A）C22-CMF、（B）C22-CMFP-1 和（C）C22-CMFP-4 微膠囊在不同放大倍數(shù)下的SEM圖像；（D）破裂的C22-CMF微膠囊和（E）破裂的C22-CMFP-4微膠囊的SEM圖像；（F）PPy、MF、塊狀C22和C22微膠囊的FT-IR光譜。


3. C22微膠囊的相變性能和熱穩(wěn)定性


  通過DSC和TGA進(jìn)一步表征了C22微膠囊的相變特性和熱穩(wěn)定性，相比于C22，C22微膠囊的相變特性并未發(fā)生明顯改變，且過冷度較低。C22-CMFP微膠囊顯示出 205.7 J/g 的高相變焓，芯材含量可達(dá)86.1%。此外，在經(jīng)歷100次冷熱循環(huán)后，C22-CMFP仍能具有98.9%的焓值保留率。

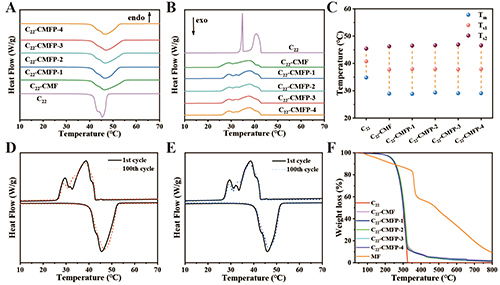

圖5. （A）C22和C22微膠囊的熔化過程和（B）凝固過程的DSC曲線；（C）C22和C22微膠囊的熔化溫度（Tm）和凝固溫度（Ts）；（D）C22-CMF微膠囊和（E）C22-CMFP-4微膠囊的第1次（實(shí)線）和第100次（虛線）加熱/冷卻循環(huán)的DSC曲線；（F）C22、MF和C22微膠囊的TGA曲線。


4. C22微膠囊的防泄漏性


  泄漏是PCM在實(shí)際應(yīng)用中需要解決的關(guān)鍵問題之一。C22 微膠囊在100 ℃的高溫烘烤下未發(fā)生泄露，說明C22微膠囊具有優(yōu)異的防泄漏能力。

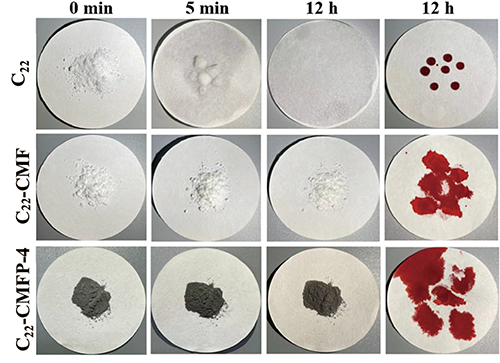

圖6. 在100 °C下，C22、C22-CMF和C22-CMFP-4微膠囊粉末在濾紙上的高溫泄漏測試。


5. C22微膠囊的熱導(dǎo)率、光熱性能和阻燃性


  PPy的加入顯著提升了C22微膠囊的熱導(dǎo)率和光熱轉(zhuǎn)化能力。C22-CMFP的導(dǎo)熱系數(shù)最高可達(dá)0.683 W/(m·K)，是C22的2.5倍。此外，在模擬太陽光（1 kW/m2）下照射18分鐘，C22-CMFP-4微膠囊的溫度為60.4 °C，這歸因于PPy的光熱轉(zhuǎn)化作用。所得的微膠囊也具有良好的自熄滅性，在酒精燈的炙烤下也未產(chǎn)生明火。

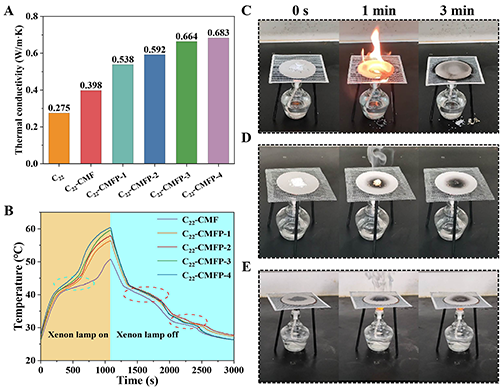

圖7.（A）C22和C22微膠囊的熱導(dǎo)率；（B）C22微膠囊在氙燈開啟和關(guān)閉時的溫度隨時間變化的曲線；（C）C22、（D）C22-CMF和（E）C22-CMFP-4微膠囊的燃燒測試圖像


  原文鏈接：https://doi.org/10.1016/j.ijbiomac.2024.138162

  Qiang Wei, Wang Sun, Zhe Zhang, Guofu Zhou, Zhen Zhang*. High thermal conductive and photothermal phase change material microcapsules via cellulose nanocrystal stabilized Pickering emulsion for solar harvesting and thermal energy storage. International Journal of Biological Macromolecules 2025, 284, 138162.

版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章？锘蛎襟w如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責(zé)任編輯：xu）
【大 中 小】【打印】【關(guān)閉】

誠邀關(guān)注高分子科技

更多>>最新資訊
更多>>科教新聞
