近日，賓夕法尼亞大學Shu Yang（楊澍）研究團隊在《Science Advances》發(fā)表了題為《Flexible pyroelectric energy harvesters from nanocomposites of liquid crystal elastomers/lead zirconate titanate nanoparticles》的研究論文（Sci. Adv. 2025, 11, eadt6136），報道了一種新型的柔性熱釋電能量收集器。該器件利用液晶彈性體（LCE）和鋯鈦酸鉛（PZT）納米顆粒的復合材料，通過二次熱釋電效應顯著提高了能量轉換性能，總熱釋電系數(shù) p 為 -4.01 nC·cm?2·K?1。實驗表明，該器件可有效收集環(huán)境溫度波動中的熱能，并成功驅動LED等電子器件，為未來的可穿戴電子設備和自供能系統(tǒng)提供了新的可能性。論文的共同第一作者為賓夕法尼亞大學博士生Shangsong Li (李尚松) 和博士Yuchen Wang（王宇晨）。
研究團隊采用了兩步硫醇-丙烯酸酯邁克爾加成反應制備 LCE 薄膜，并在其中均勻分散由甲基丙烯酰氧基硅烷（TMSPMA）表面修飾的 PZT 納米顆粒。通過調整 LCE 的液晶分子排列方式（單疇或多疇）及邊界條件（固定或自由），優(yōu)化了 LCE 對 PZT 納米顆粒的應力傳遞效果。

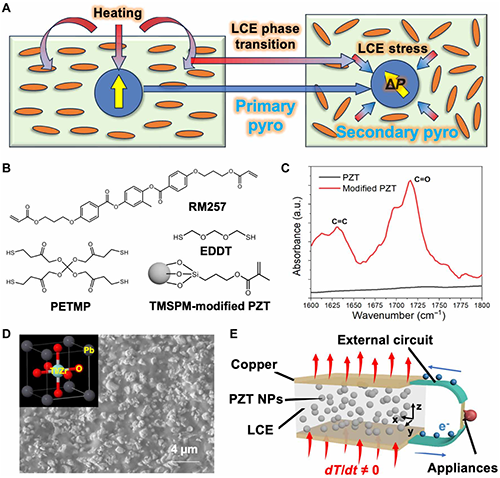

LCE/PZT 復合材料的概念與材料制備。(A) 通過 LCE 熱應力與 PZT 顆粒之間的相互作用產生的二次熱釋電效應，以增強整體熱釋電效應的核心概念示意圖。(B) 用于制備 LCE 的單體、鏈擴展劑和交聯(lián)劑的分子結構，以及表面修飾的 PZT。(C) 原始 PZT 納米顆粒和改性 PZT 納米顆粒的 紅外光譜。(D) 負載 42.7 wt% PZT 納米顆粒的 LCE/PZT 薄膜的橫截面 SEM 圖像。插圖：PZT 的晶體結構。(E) LCE/PZT 能量收集器的示意圖。
該能量收集器能夠在 15 秒內為 0.22 μF 電容充電，并為 LED 供電。在 9 輪循環(huán)測試中，設備穩(wěn)定輸出約 3.4 V 電壓和 約1.1 mA 電流，顯示出良好的穩(wěn)定性和可重復性。

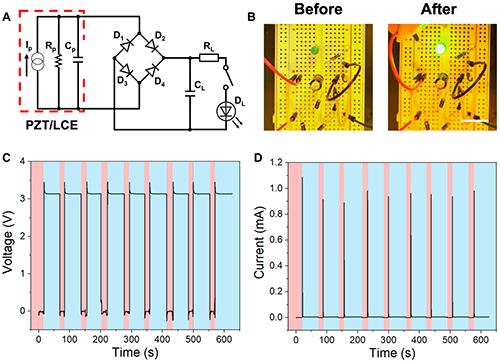

LCE/PZT 熱釋電能量收集器的應用演示。(A) 利用 LCE/PZT 熱釋電能量收集器為電容充電并點亮 LED 的電路示意圖。(B) 綠色 LED 在供電前（左）和被 LCE/PZT 能量收集器點亮后（右）的照片。比例尺：2 cm。(C) 和 (D) 分別為 LED 在九個循環(huán)過程中的電壓 (C) 和電流 (D) 變化曲線，其中粉色區(qū)域表示電容充電過程，藍色區(qū)域表示 LED 供電過程。
原文鏈接：https://www.science.org/doi/10.1126/sciadv.adt6136
- 華南師大張振 JCIS：以聚多巴胺包覆纖維素納米晶和MXene為光熱納米增強填料的液晶彈性體基光致軟致動器 2025-05-12
- 北卡州立尹杰團隊 Adv. Sci.：受空軌啟發(fā)的環(huán)狀光驅動器 2025-04-30
- 寧波材料所陳濤/尹愷陽團隊 Adv. Mater.：光誘導雙動態(tài)鍵液晶彈性體致動器的快速可逆時空編程 2025-04-18
- 西安工程大學劉呈坤教授團隊 AFMs：具備高靈敏度的仿DNA雙螺旋褶皺柔性纖維力學傳感器用于人體運動監(jiān)測 2025-05-19
- 西安交大張志成教授團隊 Adv. Mater.: 在柔性壓電聚合物領域取得新進展 2025-04-23
- 華工郭建華、蔣興華團隊 CEJ：具有優(yōu)異吸波性能和紅外/微波刺激響應形狀記憶功能的自修復型FCIP/RGO/PUU柔性復合材料 2025-04-20
- 寧波大學羅來慧教授 AFM ：用于機械能收集和應力可視化傳感的應力發(fā)光-壓電能量收集器 2024-11-14
