濟大王鵬/山大李陽/河北工大孟垂舟/青大姚釗 Nano-Micro Lett.：一種基于水凝膠的柔性集成多模態傳感貼片
2025-02-25  來源：高分子科技

  水凝膠在可穿戴傳感領域的應用前景廣闊，但往往存在機械性能低、保水性差、靈敏度低、功能單一等問題。在此，該工作提出了一種基于水凝膠的柔性多模態接近/壓力/溫度電子皮膚（H-PPT），用于監測人類睡眠行為的健康管理系統。


  近期，濟大王鵬博士/山大李陽教授/河北工大孟垂舟教授/青島大學姚釗副教授聯合在Nano-Micro Letters上發表了題為“A Flexible-Integrated Multimodal Hydrogel-Based Sensing Patch” 的研究成果。濟南大學機械工程學院青年英才崗?fù)貔i博士與濟南大學信息科學與工程學院碩士研究生王國慶為該論文共同第一作者，該論文提出了一種基于水凝膠的柔性多模態接近/壓力/溫度電子皮膚（H-PPT），水凝膠具有良好的機械性能以及保水性，用以確保傳感性能的穩定。水凝膠層實現了0.5 ℃?1的溫度傳感靈敏度。由于離子超電容傳感機制，該壓力傳感器在1 kPa的低壓時具有30.6 kPa-1的高靈敏度，在40 kPa的高壓時具有26.3 kPa-1的高靈敏度，響應/恢復時間為5.6 ms，并且得益于在摩擦電聚偏氟乙烯(PVDF)摩擦層中引入二維MXene，該非接觸式傳感器具有超過2 m的超寬非接觸式檢測范圍和良好的循環穩定性。



  該傳感功能的核心是由底層的水凝膠基壓力-溫度傳感層、頂層的非接觸式檢測層組成。通過將傳感器置于枕頭不同位置，可以實時監測人體在睡眠過程中的體溫、壓力分布和位置變化。這些數據對于研究睡眠質量和睡眠障礙具有重要意義。（圖1）。


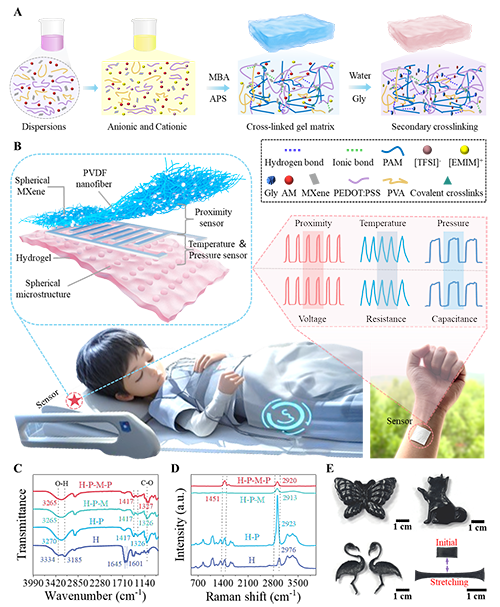

圖1 應用在人體睡眠監測的水凝膠基接近/壓力/溫度傳感器的結構設計與表征. (A) 水凝膠基壓力-溫度傳感器的制備流程以及內部所含有的離子交聯結構. (B) 接近/壓力/溫度傳感器的3維結構、功能、應用以及實物圖展示. (C) 水凝膠的FTIR光譜分析. (D) 水凝膠的拉曼光譜分析. (E) 水凝膠可以被制作成蝴蝶、寵物犬、火烈鳥等各種形狀，以及水凝膠的拉伸性展示.


  該水凝膠層實現了0.5 ℃?1的溫度傳感靈敏度。通過多次循環溫度變化測試傳感器的響應，傳感器表現出了良好的循環穩定性。為了驗證傳感器在實際應用中的性能，將傳感器貼附于燒杯外側，將其應用于對不同溫度的水進行測試，傳感器能夠準確檢測到水溫的變化。另一方面，制備的傳感器具有良好的線性關系，基于其優異的性能，所制備的溫度傳感器在體溫監測方面具有很大的潛力。（圖2）。


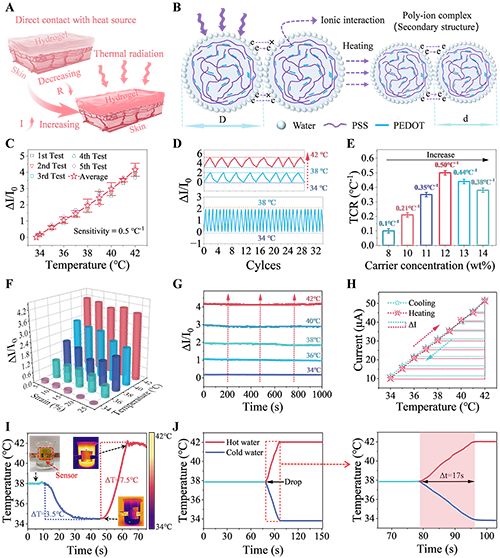

圖2 溫度傳感器的性能特點以及機制. (A) 水凝膠溫度傳感器的工作示意圖. (B) PEDOT:PSS分子的工作原理示意圖. (C) 溫度傳感器的靈敏度. (D) 傳感器在34 ℃-38 ℃以及38 ℃-42 ℃的不同溫度下的循環性能. (E) 不同載流子濃度下的傳感器靈敏度對比. (F) 在不同拉伸以及不同溫度下的傳感器性能變化. (G) 傳感器在同一溫度下保持穩定性能. (H) 在加熱和冷卻循環下傳感器信號變化具有很好的線性擬合. (I) 對不同的水溫進行檢測. (J) 響應恢復時間.
為了增強傳感器的靈敏度和響應速度，通過圖形轉移方法在水凝膠的表面制作了球形體微結構。微結構的存在減小了初始接觸面積，這些結構在傳感過程中起到了關鍵作用。通過COMSOL軟件進行了仿真，模擬了施加壓力過程中的傳感器行為，通過仿真分析，觀察到壓力施加在水凝膠表面時，內部結構的變化和應力分布。傳感器在1 kPa的低壓力下靈敏度為30.6 kPa?1，在40 kPa高壓力下靈敏度為26.3 kPa?1，且響應恢復時間小于5.6 ms。可以進行25 Pa和50 Pa的微小壓力檢測。（圖3）。


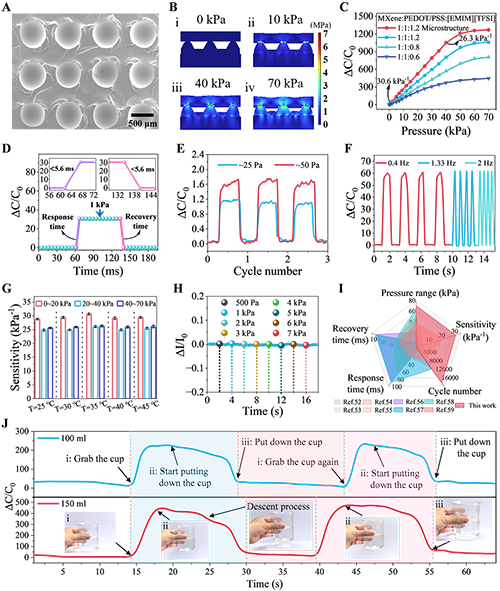

圖3 壓力傳感器的性能特點以及機制. (A) 水凝膠壓力傳感層的表面微結構SEM圖像表征. (B) COMSOL仿真施加壓力過程. (C) 壓力傳感器的靈敏度曲線. (D) 壓力傳感器的響應恢復時間. (E) 傳感器的最低檢測限. (F) 不同頻率負載下的信號變化. (G) 不同溫度下對傳感器的壓力性能的影響. (H) 不同壓力下對溫度傳感性能的影響. (I) 與目前已報道的工作進行性能的比較. (J) 用手去抓握裝有不同含量水的杯子.


  接近式傳感層主要采用摩擦電原理，摩擦層作為傳感層與不同的材料相互作用，對每種材料產生不同的電壓值。在PVDF中摻雜二維MXene片進行靜電紡絲后，制備出具有球形多重物理網絡結構的復合薄膜，這種球形多重物理網絡具有優異的化學穩定性和較高的比表面積，能夠有效捕獲和積累更多的負電荷，可以進行2 m的距離檢測。（圖4）。


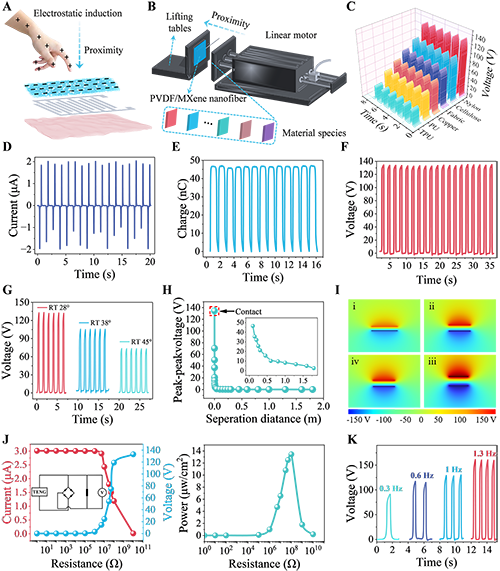

圖4 接近式傳感層的性能特點以及機理. (A) 摩擦電接近式傳感層垂直模式的工作原理示意圖. (B) 使用直線電機將接近式傳感層與不同種類材料進行碰撞摩擦測試. (C) 接近式傳感層與不同種類材料的測試電壓對比. (D) 接近式傳感層與尼龍材料進行電流測試. (E) 傳感層與尼龍材料進行電荷測試. (F) 傳感層與尼龍材料進行電壓測試. (G) 不同的溫度下對測試電壓的影響. (H) 測試電壓隨著相隔距離的增加而減小. (I) 接近式傳感的COMSOL仿真測試. (J) 不同負載下的峰值功率. (K) 不同測試頻率下的電壓變化.


  將傳感器貼在機械手指上，模擬接觸裝有溫水的玻璃瓶(為了防止?jié)穸葘?duì)傳感器產生的影響，玻璃瓶口使用Parafilm進行了封裝)，通過控制機械手的運動軌跡，能夠精確地模擬人類手指在初始-接近-接觸-遠離物體過程中的感知過程。為了驗證多模態傳感系統的穩定性和可靠性，進行了多次循環測試，測量了接近、壓力和溫度信號在不同循環條件下的變化情況。結果顯示，三種信號在多次循環測試中表現出良好的穩定性和一致性，說明多模態傳感系統具有較高的重復性和可靠性，能夠在實際應用中提供穩定和可靠的感知數據。

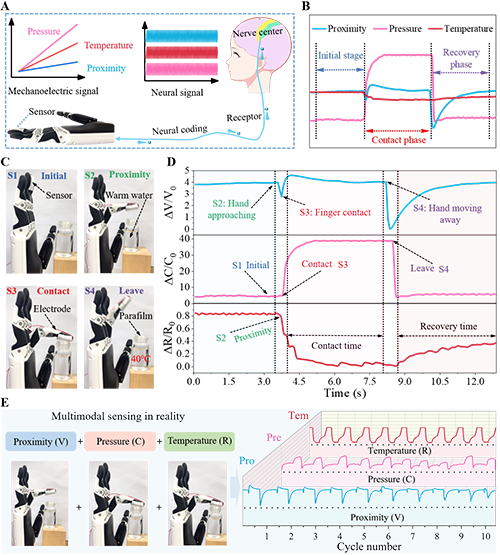

圖5 機械手模擬現實中的多模態傳感. (A) 機械電信號與神經信號的概念圖. (B) 三種傳感模態信號的特征. (C) 機械手模擬初始-接近-接觸-遠離四種狀態. (D) 在初始-接近-接觸-遠離四種狀態下的三種模態傳感的信號變化. (E)接近/壓力/溫度三種不同信號變化進行結合，并進行多次循環測試.


  為了驗證多模態傳感器在人體睡眠監測中的應用潛力，通過一系列實驗和數據分析來驗證其卓越的性能。多模態傳感系統通過集成多個傳感器，實現對睡眠過程中不同狀態的精準監測和實時反饋。首先將三個傳感器分別貼在枕頭的不同位置，溫度傳感監測夜間體溫變化，提供關于體溫調節的關鍵信息，接近傳感可以幫助分析睡眠時的運動軌跡和是否存在頻繁的翻身行為，壓力傳感則精確記錄頭部位置的變化，檢測出側臥、仰臥等不同睡姿，識別出可能導致不良睡眠的姿勢。隨后采用了一維卷積神經網絡（1D CNN）對五種不同睡眠狀態進行訓練和測試（躺下、起床、打鼾、右側轉身和左側轉身），最后識別成功率可以達到97.6%。通過整合這些數據，用戶可以獲得個性化的睡眠建議，從而改善睡眠質量，預防潛在的健康風險。

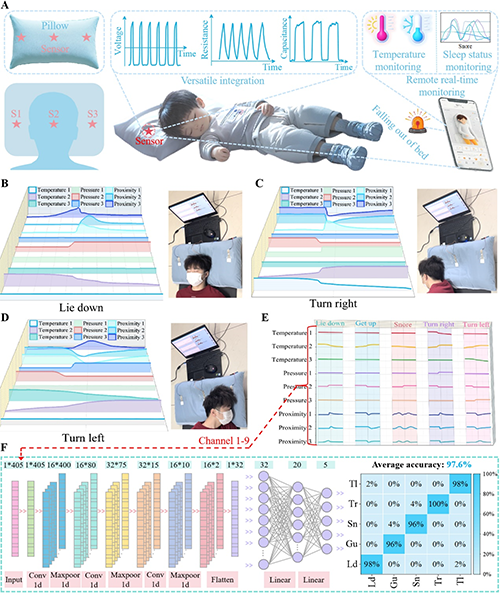

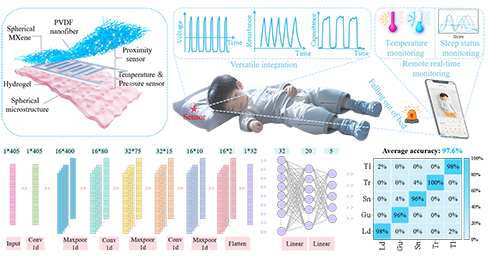

圖6 應用在人體睡眠監測的多模態傳感綜合系統. (A) 三個多模態傳感器分別貼在枕頭不同位置，預防潛在的健康風險. (B) 人體躺下時多模態傳感器的信號響應. (C) 人體向右側轉身時多模態傳感器的信號響應. (D) 人體向左側轉身時多模態傳感器的信號響應. (E) 人體分別在躺下、起床、打鼾、右側轉身和左側轉身等五種睡眠狀態下的傳感器的信號變化. (F)五種不同睡眠狀態使用1D CNN訓練，識別成功率97.6%.


  總結：綜上所述，該工作制作了一種基于水凝膠的柔性多模態接近/壓力/溫度電子皮膚（H-PPT），用于人類睡眠行為的健康管理系統。該系統通過整合水凝膠的優異機械性能和持久保濕性，以及多模態傳感功能，實現了高靈敏度和高穩定性的監測。研究表明，H-PPT電子皮膚能夠提供準確的體溫、壓力和接近式檢測數據，并且使用一維卷積神經網絡(1D-CNN)分析傳感器的數據以幫助分析睡眠時的運動軌跡和是否存在頻繁的翻身行為，為用戶提供個性化的睡眠建議，從而改善睡眠質量，預防潛在的健康風險。這一創新不僅拓展了水凝膠在可穿戴設備中的應用，也為未來健康監測系統的設計提供了新的思路。
