揮發性有機化合物（VOC）廣泛存在于日常環境，在生產/生活中對人體健康和環境造成危害。傳統VOC檢測依賴于體積龐大或功能模塊復雜的氣體傳感器，不僅需要人工操作，增加操作者的暴露風險，且難以兼顧便攜性、快校準和動態檢測需求。基于微型軟體機器人的遠程自主VOC感知與報警技術有望為VOC監測提供一種更便捷安全的方案。然而，實現軟體機器人的運動（驅動）與VOC感知協同工作仍面臨挑戰？梢暬VOC感知是一種直觀高效的檢測方式，電學感知則有望提供更精確的VOC信息。開發一種兼具顏色變化和電學功能的VOC響應變形材料，有助于實現VOC信息的“驅動變形-同步動態感知”，對環境感知型微型軟體機器人的探索和發展有重要意義。
近日，東華大學熊佳慶/周欣然團隊提出一種VOC響應變形納米纖維膜，通過在壓電聚合物中引入VOC變色填料(SC-PAL/PVDF)，實現了VOC致變色并增強材料驅動性能和壓電效應，用于開發對VOC具有視覺-電學雙模感知能力的全纖維雙層結構驅動器（SCP-BF）。SCP-BF表現出雙向彎曲、顯著穩定的顏色變化以及同步壓電信號輸出，對VOC類型和濃度具有識別潛力。該VOC致變色壓電驅動器表現出大彎曲曲率（4.63 cm-1），超快響應速度（4.36 cm-1 s-1），200次循環變色無衰弱、1500次循環驅動的高穩定性，并可自主產生壓電信號以反映其變形或運動狀態。作者證實了VOC可視化、VOC類型和方向檢測、光/聲報警系統以及一系列VOC響應智能開關、抓手和微型機器人，展示了SCP-BF在VOC動態檢測與操控方面的可行性和應用潛力。
相關成果以“All-Fiber Volatile Organics-Perceptive Actuators”為題發表在《ACS Nano》期刊上，論文第一作者為東華大學碩士生王爽，通訊作者為熊佳慶研究員和周欣然副研究員。該工作得到國家自然科學基金等項目資助。

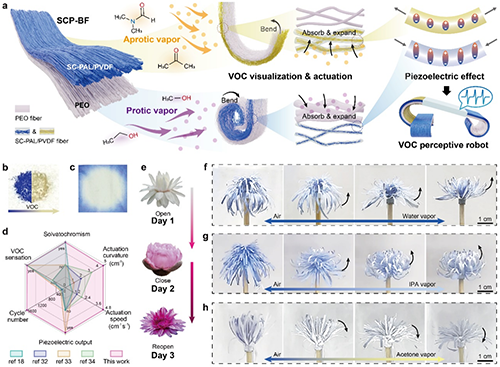

圖1.VOC變色-壓電全纖維驅動器的設計及性能
受王蓮循環開放/閉合和同步變色行為的啟發，作者設計了一種VOC致變形-變色-壓電材料（SC-PAL/PVDF），并開發了具有視覺、電學雙重感知能力的VOC響應的全纖維雙層膜結構驅動器（SCP-BF）。分級納米纖維網絡結構允許VOC快速遷移/擴散和逸出，利用雙層纖維膜（PEO和SC-PAL/PVDF）對同種VOC的差異化溶脹體積變化響應，可實現VOC觸發的驅動變形。該驅動器綜合性能優異，很好地兼顧了VOC變色、驅動形變、響應速率、電學輸出、長效穩定性和VOC感知能力。由SCP-BF制成的仿生花能夠在不同溶劑氣氛中展現出差異化的開放/閉合與可逆變色行為（圖1，視頻1）。
視頻1. SCP-BF仿生花在VOC蒸氣刺激下的開閉和變色行為

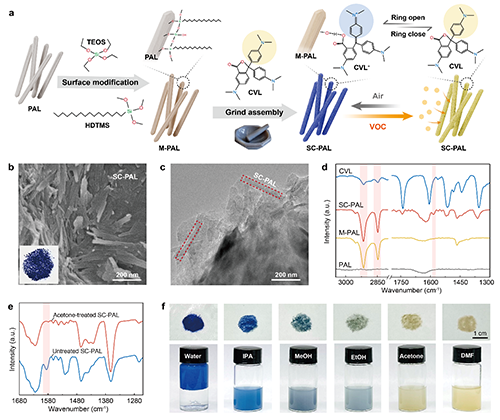

圖2. SC-PAL的合成與表征
本文所述VOC致變形-變色-壓電纖維（SC-PAL/PVDF）基于一種VOC變色的凹凸棒土填料的合成。具體是先對酸處理后的凹凸棒土（PAL）進行烷基修飾，隨后通過機械研磨將其作為質子供體與結晶紫內酯結合，促使結晶紫內酯開環并形成醌式大π鍵顯色基團，制備出具有藍色顯色體系的VOC致變色凹凸棒土（SC-PAL）。得益于烷基修飾，SC-PAL展現出超疏水特性，使其在水環境或高濕氣下性能穩定，但在接觸不同溶劑時可呈現出顯著可逆的顏色變化（藍色—黃色）。由于極性及質子化程度的差異，不同VOC可通過干擾SC-PAL中醌式大π鍵顯色基團的電子結構與共軛體系，誘導差異化的結晶紫內酯顯色效應，進而形成不同程度的變色效果（圖2）。

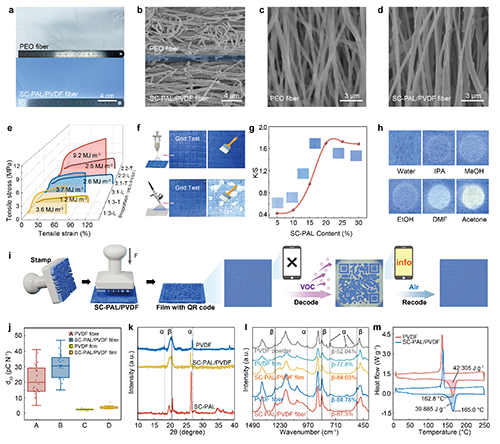

圖3. SCP-BF驅動器的VOC致變色性能和壓電性能
作者將SC-PAL作為填料混入PVDF中進行靜電紡絲，并通過連續紡絲構造第二層PEO纖維層，實現雙層結構且尺寸可調的SCP-BF驅動器一體化成型。作者系統研究了SCP-BF驅動器的變色性能及壓電效應，證實SC-PAL填料的引入通過其結構及界面協同不僅實現了機械強度提升與在不同溶劑蒸氣作用下的區別性顏色變化，其界面還可誘導PVDF中結晶度的提高與壓電相（β相）含量的提升，從而顯著增強其壓電性能（d33 從20 pC N-1增強至30 pC N-1）（圖3）。

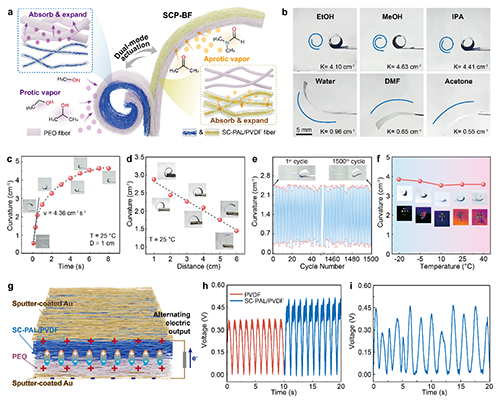

圖4. 具有壓電感知力的SCP-BF驅動器
SCP-BF的驅動變形源于SC-PAL/PVDF層與PEO層在VOC刺激下產生不對稱膨脹，且由于雙層材料對不同溶劑分子的親和力（溶脹性）的差異，器件可發生雙向彎曲變形。作者證實SCP-BF驅動器在-20 ℃至40 ℃溫度范圍內均能穩定工作，并展現出優異變形性能，包括超快的響應速度（4.36 cm-1 s-1）和極大的彎曲曲率（4.63 cm-1）。尤其，器件在1500次驅動循環中表現出優異穩定性，證實其在實際應用中的可靠性和多場景適應可能性（圖4）。借助SC-PAL/PVDF的優異壓電特性，該驅動器可通過壓電器件構造實現電信號輸出（電壓~500 mV）和VOC的電學感知。
圖5. SCP-BF在VOC操縱、感知和微型機器人中的應用
基于SCP-BF驅動器的VOC致變色與壓電協同特性，作者開發了多模態智能驅動器件，包括VOC方向指示器、夾爪、智能瓶蓋和方向可控性驅動等功能。結合壓電傳感構造，設計了可實時監測運動狀態的爬行機器人（視頻2），有望通過檢測其變形曲率與VOC濃度間的定量關系實現環境VOC主動感知。利用驅動器的雙向變形開關特性，進一步開發了VOC環境智能感知報警系統，有望為生產/生活環境中的VOC動態自主監測提供一種可能的新策略，提高環境檢測安全性和智能性（圖5）。
視頻2. 基于SCP-BF的VOC響應微型機器人
本文展示了一種“VOC致驅動-變色-壓電效應”協同工作的全纖維驅動器開發策略，設計了一種基于烷基修飾凹凸棒土的VOC致變色材料（SC-PAL），并證實其對PVDF納米纖維膜壓電性能的提升，實現了驅動器對VOC的視覺-電學雙模感知。在VOC作用下，驅動器可產生雙向彎曲，并通過顯著顏色變化及特征壓電信號輸出識別各類VOC信息（方位、種類、濃度）可被設計為智能響應驅動器或小型軟體機器人。這一策略為安全監測、健康防護等領域提供了一種普適的交互式視覺-電子VOC檢測方案，有望為智能設備/裝備和軟體機器人向高靈敏、自供能、多模態感知方向的發展提供啟示。
文章信息：
S Wang, H Liu, Y Zhang, M Wu, Y Zhang, J Zhang, X Zhou*, J Xiong*, All-Fiber Volatile Organics-Perceptive Actuators, ACS Nano, 2025.
https://doi.org/10.1021/acsnano.4c16330
課題組主頁：https://www.x-mol.com/groups/xiong_jiaqing
