苯乙烯-丁二烯-苯乙烯嵌段共聚物（SBS）改性瀝青（SMB）道路隨著服役時間的延長會發生不可避免的老化。老化SMB的再生劑通常由瀝青組分調節劑（油分）和SBS結構修復劑兩部分組成。環氧型結構修復劑可以連接老化SBS產物中的羥基和羧基，從而恢復SBS的性能。但研究表明，環氧型結構修復劑再生SMB后高溫性能會大大削弱。因此，本文選用了含有三個環氧基團（使再生SBS的結構更加致密）的三羥甲基丙烷三縮水甘油醚（TMPTE）結構修復劑，和分子量較高的聚乙二醇二縮水甘油醚（PEGDGE）結構修復劑來提升再生瀝青的高溫性能。此外，本文也對輕中度熱氧老化100 h和壓力老化20 h 的SMB做了老化和再生對比。通過對幾種再生劑再生SMB各項性能的分析，探討了在不同老化體系下對SMB綜合性能恢復的差異。
近日，太原理工大學何宏偉副教授在《Polymer Degradation and Stability》期刊上發表了題為Effect of different structured epoxy-type reactive rejuvenators on recycling performance and repair mechanism of the aged styrene-butadiene-styrene (SBS) modified bitumen的文章。本研究選用植物油（VO）作為瀝青組分調節劑，TMPTE和PEGDGE作為SBS結構修復劑，二甲基芐胺（BDMA）作為二者的催化劑。對比了幾種再生劑在輕中度熱氧老化和壓力老化體系下對老化SMB各項性能的恢復，探討其再生效果，提出TMPTE作為SBS結構修復劑的優勢。
根據預實驗，確定了VO在輕中度熱氧老化體系下的合適用量為6 wt%，在壓力老化體系下的合適用量為9 wt%。TMPTE和PEGDGE的用量為3wt%，催化劑的用量為0.05 wt%。輕中度熱氧老化體系下，將未老化的改性瀝青命名為SMB，熱氧老化后的SMB命名為TASMB，TMPTE再生后的SMB命名為TASMB-TV，PEGDGE再生后的SMB命名為TASMB-PV，TMPTE和PEGDGE1:1混合后再生的SMB命名為TASMB-MV。壓力老化體系下，壓力老化后的SMB命名為PASMB，TMPTE再生后的SMB命名為PASMB-TV，PEGDGE再生后的SMB命名為PASMB-PV，TMPTE和PEGDGE1:1混合后再生的SMB命名為PASMB-MV。
熱氧老化后SMB的紅外譜圖及指數分析如圖1所示。圖1a中，發現加入VO后（TASMB-V、TASMB-TV、TASMB-PV和TASMB-MV）在2180 cm-1和1700cm-1處出現了碳碳三鍵（或者可能是污染物）和羰基的特征峰。由于VO內富含大量的不飽和鍵，樣品在1700 cm-1處用于表征瀝青老化程度的羰基峰沒有參考意義。且在1032 cm-1處和966 cm-1處分別出現了亞砜基（S=O）和丁二烯C=C特征峰。添加TMPTE或PEGDGE修復劑后，TASMB-TV、TASMB-PV和TASMB-MV在1100 cm-1處均出現了醚鍵（C-O-C）的特征峰，這是因為環氧官能團與SBS老化產物中的羥基發生了化學反應。圖1b為不同樣品的醚鍵指數，SBS老化會發生吸氧反應產生醚鍵，醚鍵指數由0增加到0.0015（或者可能是由頻譜中的噪聲引起的）。加入VO后（TASMB-V），由于其內沒有環氧官能團，無額外醚鍵產生，所以TASMB-V的醚鍵指數保持不變。加入環氧結構修復劑后，TASMB-TV、TASMB-PV和TASMB-MV都會發生環氧開環反應產生醚鍵，醚鍵指數得到大幅提升。圖1c為不同樣品的亞砜基指數，發現老化后TASMB的亞砜基含量升高，這是因為瀝青吸氧生成亞砜基導致。加入不同再生劑后，由于VO稀釋了高極性的亞砜基，導致亞砜基含量降低。圖1d為不同樣品的丁二烯指數，TASMB的丁二烯指數降低而再生后升高，這是VO內部不飽和鍵影響的結果。

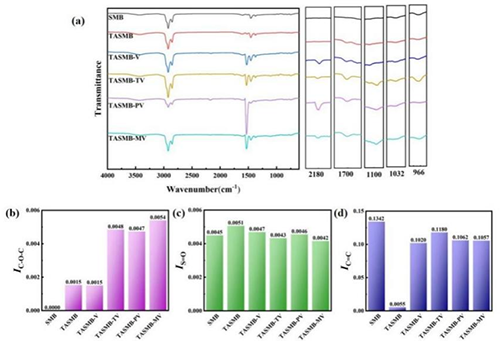

圖1 熱氧老化再生體系的紅外及紅外指數：（a）紅外圖；（b）醚鍵指數；（c）亞砜基指數；（d）丁二烯指數
壓力老化后SMB的紅外及指數分析如圖2所示。其在1100 cm-1、1032 cm-1和966 cm-1處的分析與熱氧老化后一致。在1700 cm-1處的羰基附近，發現部分紅外峰從1700 cm-1轉移到了1740 cm-1處的酯基處，對于PASMB-V來說，這可能是其內部本身含有酯基或壓力老化后SBS會產生少量酯基的影響；對添加環氧結構修復劑的PASMB-TV、PASMB-PV和PASMB-MV來說，這是環氧官能團與SBS老化產物中羥基發生反應的結果。在圖2a中，IC-O-C在反應性再生(PASMB-TV、PASMB-PV和PASMB-MV)后相比于PASMB有很大幅度的增加，且比熱氧老化后的IC-O-C更大。這是由于壓力老化導致SBS的結構損傷較不嚴重，從而導致降解產物（-OH和-羧基）的數量較低，而環氧基團的數量相對較高，所以SBS的修復程度較高。在圖2b和圖2c中，PASMB-V、PASMB-TV、PASMB-PV和PASMB-MV的IS=O和IC=C相比于PASMB均得到有效恢復。
圖2 壓力老化再生體系的紅外及紅外指數：（a）紅外圖；（b）醚鍵指數；（c）亞砜基指數；（d）丁二烯指數
熱氧老化和壓力老化再生體系的GPC結果如圖3所示。其中，洗出時間10 ~ 15 min處對應峰為SBS的特征峰，15 ~ 22 min處對應峰為瀝青的特征峰。發現老化后SBS特征峰向右移，這是因為SBS改性劑的聚丁二烯段中的C=C在熱氧化老化過程中容易斷裂。此外，靠近雙鍵的α-H易被氧化，加速了SBS 的氧化降解。對圖5-5進行處理得到表5-3，可知TASMB的SBS特征峰向右移的程度（12.08 min到12.21 min）非常明顯（圖3a），甚至高于PASMB（12.08 min到12.13min ）。這是由于熱氧化老化（老化時間為100 h）更容易導致SBS的降解，而壓力老化（老化時間為20 h）主要作用于瀝青的硬化和脆化。加入VO后，發現TASMB-V和PASMB-V的SBS特征峰未產生明顯位移（圖3a和圖3b），說明加入VO不能恢復SBS的結構；加入環氧再生劑后，TASMB-TV（12.09 min）、TASMB-PV（12.10 min）和TASMB-MV（12.09 min）及PASMB-TV（12.06 min）、PASMB-PV（12.03 min）和PASMB-MV（12.05 min）的SBS特征峰均能得到有效的恢復，說明環氧再生劑在一定程度上具有恢復老化SBS結構的能力，這是由于環氧官能團可以與SBS老化產物發生反應形成醚鍵，使SB斷鏈重新連接使得SBS結構和分子量恢復。老化后瀝青峰向左移，因為瀝青的老化是輕組分減少和瀝青質增加的過程，使得瀝青分子量變大。加入VO后，發現TASMB-V和PASMB-V的瀝青特征峰得到恢復（圖3a和圖3b）。這是由于VO再生劑中含有大量的輕組分，可以平衡老化瀝青中的膠體結構，所以加入VO可以使瀝青分子量恢復。加入環氧再生劑（TV、PV和MV）后，瀝青的特征峰和TASMB-V和PASMB-V相比又發生了右移，瀝青粘合劑的分子量分布得到改善，與原始SMB相似。GPC結果說明，加入環氧再生劑（TV、PV和MV）后，老化SMB的SBS和瀝青分子量都能得到恢復，再生效果較好。

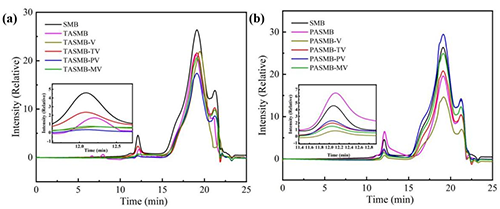

圖3 不同樣品的GPC結果：（a）熱氧老化再生體系；（b）壓力老化再生體系
圖4和圖5分別為熱氧老化和壓力老化體系不同樣品的熒光顯微圖。在FM圖中，黑色部分是瀝青質，發出熒光的部分為聚合物相。能發出熒光的是含共軛雙鍵、苯環或大Π鍵多芳結構，因SBS能吸收瀝青中的輕組分而發生溶脹，所以能通過產生熒光來判斷其網絡結構的形成。在SBS含量為4.5 wt%時，會在瀝青中形成連續的網絡結構，如圖4a所示，這種網絡結構能給SMB帶來良好的高低溫性能和彈性。熱氧老化后，SBS的網絡結構被破壞，顯示出分散的小點，呈現霧化效應，如圖4b所示。而僅添加VO后（圖4c），形成了聚集的熒光相，此時SBS的網絡結構未得到恢復。在圖4d中，TMPTE能將斷裂的SBS較好地連接起來，形成小而密的網絡；而在圖4e中，PEGDGE對SBS網絡結構未能得到較好恢復，離散型熒光相較多；圖4f中，TASMB-MV的網絡結構恢復較好，連續型熒光相較大。這是因為在熱氧化老化系統下，SBS受到嚴重的破壞，產生大量的老化產物。TMPTE含有更多的環氧官能團，因此它比PEGDGE具有更多的反應位點，形成更連續的網絡結構。
在圖5的壓力老化再生體系中，PASMB（圖5b）的熒光相比TASMB（圖4b）的更少，這是因為壓力老化使瀝青中的輕組分大量減少，使得可發光部分減少。僅添加VO（圖5c）時，會形成分布均勻的點狀或條狀熒光結構，但網絡結構沒有有效恢復；在添加環氧型結構修復劑后，TMPTE在壓力老化體系中對SBS的網絡結構得不到較好的恢復（如圖5d所示）。而PEGDGE由于環氧基團引起的自聚合作用較少，可以形成比TMPTE更大、更穩健的網絡結構，使得SMB的低溫性能和彈性得到了很大的恢復（如圖5e所示）。圖5f中，PASMB-MV的網絡結構受TMPTE的影響較大，網絡結構僅得到部分恢復。這是因為壓力老化對SBS的破壞程度沒有熱氧老化嚴重，含有雙環氧的PEGDGE對其的修復更好。TMPTE由于自聚合等因素，會影響其在壓力老化體系中的再生效果。

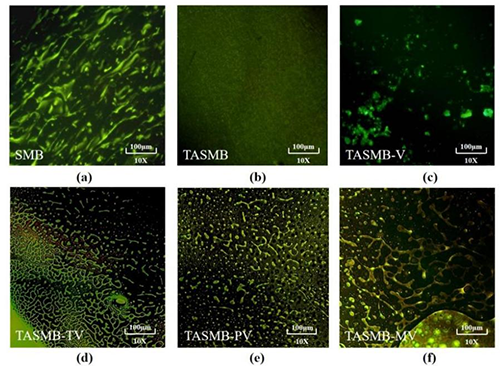

圖4 熱氧老化再生體系中不同樣品的FM圖：（a）SMB；（b）TASMB；（c）TASMB-V；（d）TASMB-TV；（e）TASMB-PV；（f）TASMB-MV

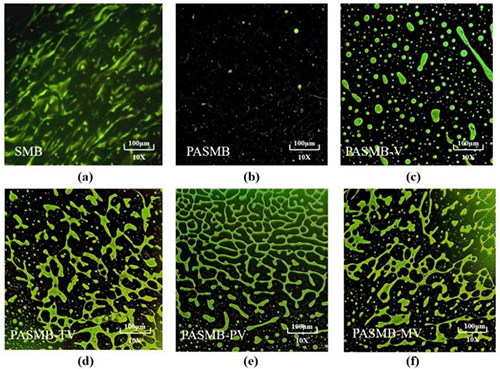

圖5 壓力老化再生體系中不同樣品的FM圖：（a）SMB；（b）TASMB；（c）TASMB-V；（d）TASMB-TV；（e）TASMB-PV；（f）TASMB-MV
圖6為不同體系在0 ℃下的疲勞因子，G*·sinδ值越小，抗疲勞能力越強。老化后SMB的抗疲勞能力大大減弱。在圖6a和6b中，TASMB-TV的抗疲勞能力最好，TASMB-MV和TASMB-V的抗疲勞能力與SMB一致，TASMB-PV在低頻率（即高溫）下表現出更好的抗疲勞性。但在高頻下性能較弱，表明頻率對其低溫抗裂性能有較大影響。在圖6c和6d中，PASMB-PV和PASMB-MV的抗疲勞能力與SMB相似甚至在低頻區略強于SMB，PASMB-V和PASMB-TV的抗疲勞能力略差。引入5000 kPa作為一個指標，低于5000 kPa的瀝青擁有較好的低溫性能，發現除了TASMB-PV之外，其余瀝青低溫性能都較好？傮w來說，4種再生瀝青均有較好的低溫性能。

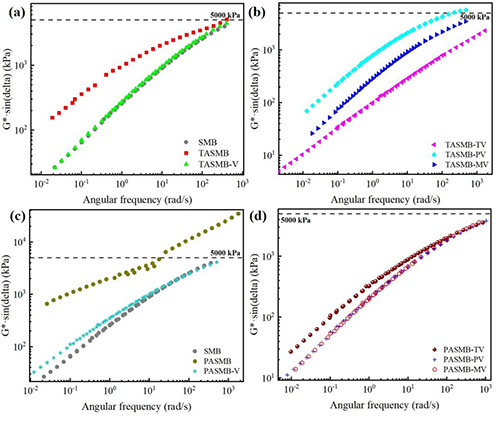

圖6 再生前后不同樣品的疲勞因子：（a） SMB、TASMB和TASMB-V；（b） TASMB-TV、TASMB-PV和TASMB-MV；（c） SMB、PASMB和PASMB-V；（d） PASMB-TV、PASMB-PV和TASMB-MV
圖7為溫度掃描下不同SMB樣品的復數模量及復數模量指數(CMI)，在熱氧老化再生體系中（圖7a），老化使得SMB模量提高，但添加高分子量的PEGDGE的TASMB-PV和TASMB-MV模量高于TASMB，G*越高，SMB在高溫下的抗變形能力越強，二者表現出了更好的高溫性能。僅添加VO的TASMB-V重新調節了TASMB中瀝青的組成，但其高溫性能未得到較好地恢復。相比于TASMB-V，TASMB-TV與SMB的模量接近，擁有相似的高溫性能。在壓力老化再生體系中（圖7b），僅添加植物油的PASMB-V和加入TMPTE的PASMB-TV復數模量仍遠高于SMB，而加入了PEGDGE型環氧結構修復劑后，PASMB-PV和PASMB-MV的模量更低。為了更好地對比不同SMB的復數模量，引入了復數模量指數進行分析，CMI值低于100%，說明再生后模量高于老化后模量；CMI值越低，說明高溫抗變形能力越強。在圖7c中，TASMB-PV和TASMB-MV的高溫性能較好。SMB、TASMB-V和TASMB-TV的復數模量指數均高于TASMB，其中TASMB-V的高溫性能較差，而添加了TMPTE后，TASMB-TV的復數模量指數比SMB僅高37%，高溫抗變形能力接近于SMB。在圖7d中，所有樣品的復數模量均低于PASMB且高于SMB，擁有比SMB更好的高溫性能。

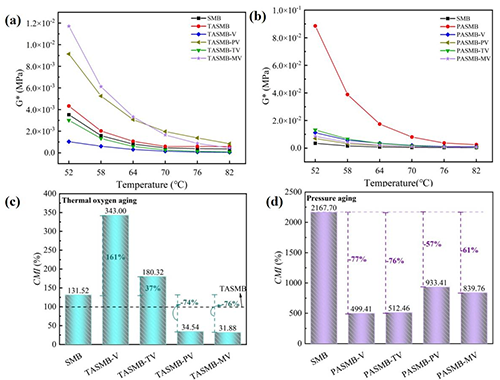

圖7 溫度掃描下不同樣品的復數模量及復數模量指數：（a）熱氧老化再生體系下復數模量；（b）壓力老化再生體系下復數模量；（c）熱氧老化再生體系下復數模量指數；（d）壓力老化再生體系下復數模量指數
圖8為不同SMB樣品的針入度，表征瀝青的剛度。在圖8a中，4種再生SMB的針入度均得到大幅提高，說明再生后瀝青變軟，這是因為植物油的加入稀釋了瀝青中較硬的瀝青質。TASMB-PV的針入度相對較低，因其內部分子量較高，使得瀝青變硬變脆；在圖8b中，僅添加VO即可使PASMB的針入度得到較好的恢復，說明針入度受油分含量的影響較大。說明熱氧老化主要是對SMB中SBS結構的損壞，而壓力老化主要是對SMB中瀝青的硬化與脆化。最終可以發現添加再生劑后，SMB的針入度可以得到有效恢復。

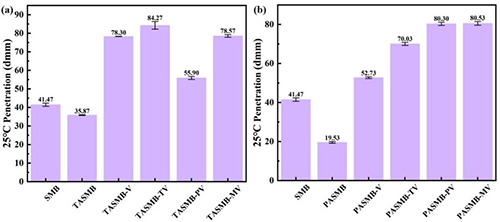

圖8 不同樣品的針入度：（a）熱氧老化再生體系；（b）壓力老化再生體系
圖9為不同樣品的彈性恢復，在圖9a中，TASMB-PV對TASMB的彈性恢復效果較差，這一原因與之前解釋的一致。TASMB-TV的彈性恢復效果最好。在圖9b中，PASMB-V對PASMB的恢復有限，3種反應型再生SMB的彈性恢復相差不大，相比起來PASMB-PV的彈性恢復效果最好。這一結果可與熒光顯微圖中網絡結構的恢復相聯系起來。在熱氧老化再生體系中，TASMB-TV和TASMB-MV的網絡結構恢復最好，二者彈性和低溫性能也最好；在壓力老化再生體系中，PASMB-PV和PASMB-MV的網絡結構恢復最好，二者彈性和低溫性能也最好。網絡結構與SMB的彈性和低溫性能密切相關。

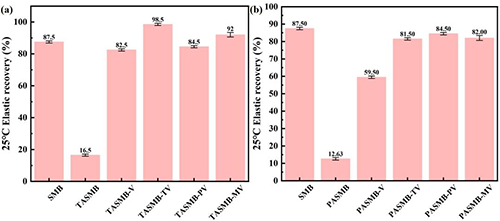

圖9 不同樣品的彈性恢復：（a）熱氧老化再生體系；（b）壓力老化再生體系
文章第一作者為太原理工大學材料科學與工程學院在讀碩士研究生馬青原，通訊作者為何宏偉副教授。
文章鏈接：https://doi.org/10.1016/j.polymdegradstab.2025.111331
