  石墨烯被定義為由碳六元環結構單元在二維平面內有序排列構成的二維晶體。早在石墨烯材料受到廣泛關注之前，H. P. Boehm（1959）和R. S. Ruoff（1996）等研究組就利用氧化石墨和石墨微片作為原料獲得了單層和少層石墨片（現在被稱為‘化學改性石墨烯’和‘少層石墨烯’等）。2004年，曼徹斯特大學Geim和Novoselov利用透明膠帶從高定向熱解石墨中剝離出高質量單層石墨烯，并對其物理性質進行了研究。自此，石墨烯的諸多獨特物理性質逐漸被實驗驗證，包括高電子遷移率、高熱導率、高強度、高阻隔性等。石墨烯的這些性質引起了人們的廣泛興趣，催生了石墨烯及相關材料的制備及在物理、化學、材料、生物等多個領域的應用研究和功能展示，也直接推動了以二硫化鉬（A. K. Geim, 2005）等為代表的二維材料體系研究。石墨烯相關的研究成果激發了工業界的極大熱情，產業化進程方興未艾。其中，石墨烯的宏量制備和產品應用是目前石墨烯產業化進程中的兩大核心問題。

  基于石墨烯研究開發現狀，中國科學技術大學朱彥武教授和季恒星教授聯合中國科學院金屬研究所和清華-伯克利深圳學院的成會明研究員、韓國蔚山國立科技大學Rodney S. Ruoff教授，對當前石墨烯產業化中主流的宏量制備技術、應用領域和市場上已出現的若干石墨烯產品進行了綜述，近期以“Mass Production and Industrial Applications of Graphene Materials”為題發表于《國家科學評論》（National Science Review, 2017, https://doi.org/10.1093/nsr/nwx055）。

石墨烯材料的宏量制備

1. 石墨直接液相剝離

  石墨不僅廉價而且儲量豐富，其剝離的關鍵是克服石墨烯層之間的范德華相互作用，同時保持石墨烯片的大小。除了超聲波，攪拌，剪切力，球磨等能量輸入之外，適當選擇溶劑和表面活性劑有助于提高石墨烯石墨片的產率。更重要的是，通過機械剝離獲得的石墨烯片可能保持存在于石墨中的共軛結構，并且可以具有良好的電導率或測量的其它性質。由于剝離通常在溶劑中進行，因而干燥后由于范德華力和（如果存在）毛細管力，其去除可能導致石墨烯片晶的嚴重重新排列。因此，從石墨的直接剝離獲得的典型石墨烯產物是懸浮液或漿料，并且當稍后使用石墨烯懸浮液時，需要考慮溶劑和其它添加劑的存在。

  目前已經有幾家公司報告了基于石墨（或類似的前體如膨脹石墨）的剝落產生含石墨烯的懸浮液/漿料。英國應用石墨烯材料公司于2010年成立，并在其網站上廣告石墨烯分散體。中國的幾家公司（例如寧波茂盛，青島浩新新能源科技，東莞超高科技，德陽碳化科技）聲稱以“物理剝離”來生產石墨烯材料，規模為數十萬噸（懸浮液或泥漿）。例如，東莞超技術有限公司每年生產能力為1萬噸的石墨烯懸浮液。由于石墨的剝離通常導致薄片層數分布很寬，所以必須對懸浮液進行苛刻的分離處理以得到具有一定層數的石墨烯；這通常需要化學添加劑如表面活性劑以保持懸浮液的長時間穩定。通過更好地控制厚度均勻性和穩定性，來自石墨直接剝離的石墨烯材料可能有望用于油漆和油墨，作為電池電極中的導電添加劑和復合材料中的導電填料等。

2.石墨的氧化和隨后的剝落或/和還原

  剝離“石墨層”的另一種眾所周知的方法是使用氧化劑如硫酸和硝酸以及高錳酸鉀進行氧化插層。氧化石墨中的氧官能團是普遍存在于單層中，因此在石墨中的sp3雜化碳原子層普遍存在于sp2雜化碳網絡，這就是稱為氧化石墨的產物。氧化石墨首先由Brodie在約150年前提出，并被Boehm等人用于在1962年制備薄的含石墨烯的小板。隨著層間距的增加，包括由于吸附的水而存在，作為層間結合的（中間層）H2O分子以及與其結合的環氧化物和羥基官能團通過攪拌或浴-超聲處理等小能量輸入可能會破壞氧化物之間的相互作用，并產生分散的單層：氧化石墨烯。

  衍生自石墨氧化物的產品包括還原氧化石墨和還原型石墨烯氧化物粉末以及通過在溶劑中去除石墨氧化物制備的氧化石墨烯的懸浮液，以及還原型氧化石墨烯的懸浮液。由于制造過程涉及化學和化學工程，石墨氧化物衍生產品的詳細形態，結構和化學成分對加工參數和使用的設備很靈敏。首先，由于產品高度依賴于制造技術，所以盡管公司可能使用類似的技術來制造氧化石墨，不同的公司在物理形態和化學特性方面可能會有很大的不同。第二，由于石墨烯材料基于氧化石墨的不同而復雜的形態，結構和化學特性，這些產品的使用（應用）通常需要與制造商協調。石墨烯材料與其應用之間的復雜關系可能意味著大多數石墨氧化物的產品必須“定制”，絕對不是“一種適合所有”的應用。此外，由于原材料不同，制造的微妙差異和控制困難以及石墨烯材料在最終應用中的作用，未來產業化用途的標準化將有些困難（但當然仍然重要）。因?yàn)榛瘜W(xué)處理是可擴展性的，所以石墨烯的氧化已被幾家初創公司用于生產石墨烯材料。2012年第六元素材料技術（常州）有限公司每年宣布生產氧化石墨烯100噸。

3.化學氣相沉積（CVD）

  用于生產產業化石墨烯薄膜的CVD技術主要基于由Ruoff團隊在Science雜志2009年發表的研究，即石墨烯在甲烷和氫氣下會在Cu箔上生長。2010年，Hong與三星科技合作，演示了原型生產線，能夠沿著對角線生產30英寸長方形石墨烯薄膜。為了避免在轉移過程中破壞石墨烯，因此要用覆蓋的聚合物膜進行保護，該聚合物膜在石墨烯膜轉移到目標基底上之后被除去�；蛘�，可以在目標襯底和Cu上的石墨烯之間施加粘合劑，隨后的Cu蝕刻在目標襯底上留下石墨烯，其間具有粘合劑層。這兩種技術目前用于產業化中的CVD石墨烯生產。為了將所制備的CVD石墨烯的薄層電阻降低至低于1000 ohm/sq，通常需要摻雜，特別是在諸如透明導體的應用中使用石墨烯。產業化中最受歡迎的是無機鹽，例Fe（NO）3，HNO3和AuCl，因?yàn)樗鼈兊募庸ば院头�(wěn)定性好、價格適宜。

生產石墨烯的生產線

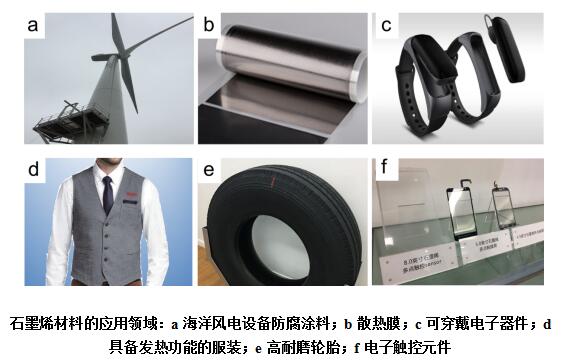

石墨烯材料在市場上的一些商業應用

1.電極材料中的導電添加劑

  石墨烯材料作為活性材料或用于儲能的電極中的重要組分被廣泛地研究。在商業產品實現之前，需要滿足一些挑戰。石墨烯可用作電極中的導電添加劑，以代替（或至少部分地代替）常規使用的炭黑或碳納米管。有報道已經表明，剝離石墨懸浮液的主要應用之一是作為電池電極中的導電添加劑，特別是對于具有本征低電導率的電極材料，如LiFePO4。一些原因來自于N-甲基吡咯烷酮（NMP）是適用于鋰離子電池中石墨剝離和電解質溶劑的事實。此外，石墨片從石墨剝離中通常含有較少的雜質，并保留了石墨烯的大部分共軛結構。一些電池制造商正在考慮增加石墨烯懸浮液作為導電添加劑的用途，為此目的已經銷售了數百噸的石墨烯懸浮液或漿料。此外，原位引入石墨烯（或石墨烯氧化物）材料活性材料的制造程序可以有其他優點，例如更好地控制活性材料的粒度和石墨烯與活性材料之間的界面。

2.抗腐蝕底漆中的添加劑

  電化學腐蝕每年都會造成相當大的破壞和損失。目前已經使用各種涂層來防止它的損失，其中富含鋅的環氧樹脂是保護較少活性金屬如鐵的重要底漆。全球鋅富氧環氧底漆市場每年規模達數千萬噸，由于鋅含量通常高于70wt.％，導致鋅粉消耗量也十分驚人。在蝕刻（腐蝕）期間，電流通過石墨烯板網絡到達鋅，并且鋅的反應會保護基底中的鐵。人們還認為在環氧樹脂中石墨烯小板的分布和堆疊在物理上阻礙了水或離子擴散到底漆中，從而增加底漆的防腐蝕壽命也是十分重要的。2014年12月在東海的發電風車塔上進行了這樣一個底漆的展示，到目前為止，反饋似乎令人滿意。這一成功的鼓舞，江蘇的Toppen科技有限公司宣布了一項計劃，以擴大生產基于石墨烯的鋅環氧底漆達上萬噸每年。

3.散熱片的前體

  散熱膜是其中可以使用石墨烯的一個領域，同時與其它膜（例如聚酰亞胺）進行成本上的競爭。常州福思科技有限公司已經開始研發基于石墨烯氧化物膜高溫退火的散熱片。高達2800攝氏度的熱處理將石墨烯氧化物膜轉化為高質量的“石墨狀”膜，但是由于氧化石墨的部分剝離和在該材料中的某些層中發生皺褶/折疊，AB堆疊較少，在某些方面與石墨類似。這種石墨烯氧化石墨的面內熱導率高達1500W / mK，接近于由聚酰亞胺膜制成的石墨膜。這種高導熱性允許由石墨烯氧化物制成的散熱膜用于例如移動電話等移動電子設備中，在將來可能用于筆記本電腦和其他設備。此外，根據石墨烯氧化物膜的加工，石墨膜可以在幾微米到幾百微米的厚度范圍內生產前體。

4.觸摸面板和加熱器

  基于CVD石墨烯的觸摸屏和熱能加熱器是市場上常用的兩個功能組件。常州二維碳、無錫石墨烯薄膜、重慶石墨烯技術可以生產尺寸達到規模的石墨烯薄膜，其薄膜電阻范圍為50-400 ohm/sq，基板的透光率> 85％，這使得生產基于石墨烯的觸摸傳感器和熱加熱器成為可能。與其競爭對手相比，石墨烯具有極好的靈活性和化學穩定性，例如氧化銦錫（ITO）和銀納米線，也使其能用于可穿戴電子產品的導電膜。

  論文鏈接：https://academic.oup.com/nsr/article-lookup/doi/10.1093/nsr/nwx055
