80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

搜索:
格羅寧根大學(xué)Andrea教授/愛(ài)荷華州立大學(xué)夏文杰教授 Macromolecules:接枝改善石墨烯分散
2025-01-09  來(lái)源:高分子科技

  石墨烯增強(qiáng)聚合物納米復(fù)合材料因其卓越的力學(xué)性能、高效的電導(dǎo)率和優(yōu)異的熱學(xué)性能而在多個(gè)領(lǐng)域展現(xiàn)出巨大潛力,包括柔性電子器件、航空航天復(fù)合材料以及能源存儲(chǔ)裝置。然而,要充分發(fā)揮石墨烯/聚合物納米復(fù)合材料的獨(dú)特優(yōu)勢(shì),石墨烯在聚合物基體中的均勻分散至關(guān)重要。由于石墨烯的二維特性及其在聚合物中的復(fù)雜行為,實(shí)現(xiàn)石墨烯的理想分散一直是研究的熱點(diǎn)和難點(diǎn)。傳統(tǒng)的實(shí)驗(yàn)技術(shù)雖然能部分揭示石墨烯分散的規(guī)律,但其對(duì)分散狀態(tài)的定量描述和微觀調(diào)控仍存在較大局限。分子動(dòng)力學(xué)模擬為研究石墨烯在聚合物基體中的分布提供了一種強(qiáng)有力的工具,尤其是粗�;�Coarse-grained)分子動(dòng)力學(xué)模擬(CG-MD),能夠克服一定的時(shí)空尺度限制,從分子層面深入理解石墨烯的分散機(jī)制。


  近日,針對(duì)如何調(diào)控、表征石墨烯在聚合物中的分散,以及石墨烯的分散狀態(tài)如何影響石墨烯/聚合物納米復(fù)合材料的熱力學(xué)性能,動(dòng)力學(xué)性能和導(dǎo)電性能這一系列問(wèn)題,荷蘭格羅寧根大學(xué)Andrea教授、美國(guó)愛(ài)荷華州立大學(xué)夏文杰教授共同合作,以聚甲基丙烯酸甲酯(PMMA)為聚合物基體,石墨烯為納米填料,研究了石墨烯上PMMA鏈的接枝長(zhǎng)度(n)和接枝密度(g)如何影響石墨烯在基體中的分散狀態(tài)。相關(guān)研究成果以“Optimizing Graphene Dispersion via Polymer Grafting”為題發(fā)表在《Macromolecules》上。

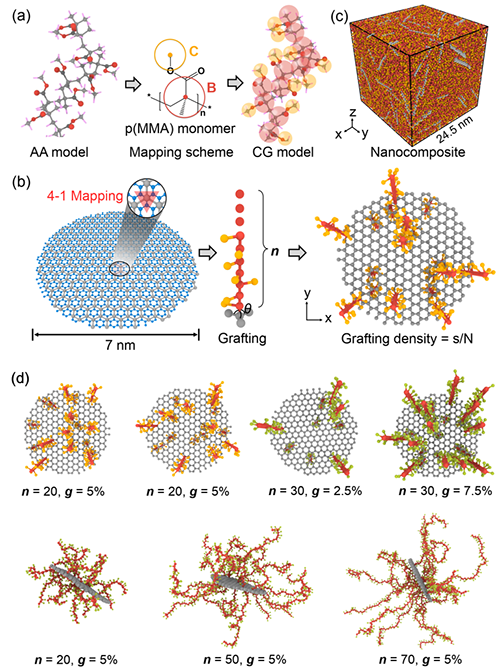

1. a聚甲基丙烯酸甲酯p(MMA)和(b)石墨烯的粗�;P�。(b) 石墨烯片接枝PMMA鏈的步驟。(c)石墨烯/p(MMA) 納米復(fù)合材料系統(tǒng)的快照。d)不同接枝長(zhǎng)度和接枝密度的石墨烯/PMMA基本單元。


  如圖1所示,采用的石墨烯和PMMA粗�;P褪腔谌幽P瞳@取的(Carbon 2015, 82, 103?115, J. Chem. Theory Comput. 2014, 10, 2514?2527),系統(tǒng)中每片石墨烯上接枝有指定長(zhǎng)度(n)和密度(g)的PMMA鏈。為更具有普遍性,不同石墨烯片上的接枝情況不同。圖1d展示了不同接枝密度和接枝長(zhǎng)度的石墨烯/PMMA基本單元。

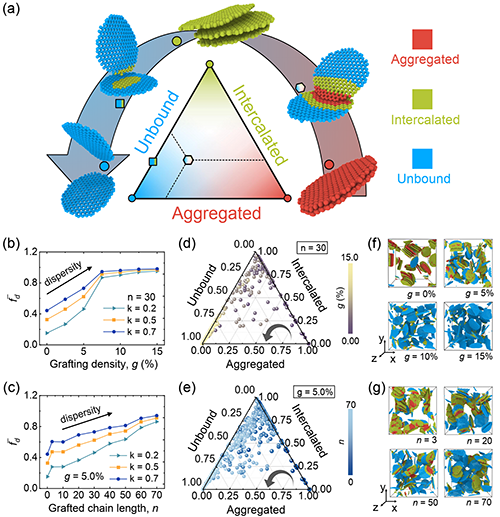

2a)石墨烯分散狀態(tài)三元相圖,其中描繪了石墨烯片的五種代表性分布,表示分散狀態(tài)沿逆時(shí)針?lè)较蛑饾u改善。b,c)隨著接枝密度和接枝長(zhǎng)度的增加,石墨烯/p(MMA) 納米復(fù)合材料的分散參數(shù)fd逐漸增大d,e石墨烯/p(MMA) 納米復(fù)合材料中每個(gè)石墨烯片的[fA, fI, fU]三元相圖,每個(gè)點(diǎn)表示一個(gè)石墨烯片。f具有不同接枝密度(即g = 0.00%、5.00%、10.0% 和 15.0%)和 (g) 不同接枝鏈長(zhǎng)(即n = 3、20、50 和 70)的石墨烯/p(MMA) 納米復(fù)合材料中石墨烯片的代表性形貌。


  如圖2a所示,根據(jù)不同石墨烯片珠子之間的距離d,每片石墨烯可以劃分為三個(gè)不同的分布狀態(tài):


·當(dāng)d ≤ 8 ?時(shí),石墨烯珠子為Aggregated狀態(tài),所占比例為fA,如紅色珠子所示;

·當(dāng)8 < d ≤ 18 ?時(shí),石墨烯珠子為Intercalated狀態(tài),所占比例為fI,如綠色珠子所示;

·當(dāng)d > 18 ?時(shí),石墨烯珠子為Unbound狀態(tài),所占比例為fU,如藍(lán)色珠子所示;


  因此石墨烯片的分散狀態(tài)可以通過(guò)引入分散度參數(shù)fd,定量表示為fd = (fA + fI + fU)/N,其中N為系統(tǒng)中總的石墨烯片數(shù)。其中當(dāng)fd=1代表石墨烯完全分散,fd=0代表石墨烯完全團(tuán)聚。結(jié)果表明,隨著接著密度和接枝長(zhǎng)度的增加,分散度參數(shù)fd逐漸增加(圖2b,c)。圖2d-g中分散度三元圖[fA, fI, fU]和石墨烯網(wǎng)絡(luò)也證明了這一點(diǎn)。


3. a)團(tuán)聚能隨分散度fd的變化,(b)楊氏模量隨著分散度fd的變化,(c)楊氏模量隨著團(tuán)聚能的變化。


  此外,隨著接枝密度和鏈長(zhǎng)的增加,石墨烯團(tuán)聚能顯著降低,石墨烯/PMMA相互作用增強(qiáng)(圖3a)。分散性提升同時(shí)也改善了復(fù)合材料的力學(xué)性能(當(dāng)fd > 0.7之后,楊氏模量達(dá)到平衡值4.18 GPa,而較差的分散狀態(tài)(即較小的fd),導(dǎo)致楊氏模量線性下降。最后,研究還揭示了:當(dāng)接枝密度超過(guò) 5% 或接枝鏈長(zhǎng)超過(guò) 10個(gè)單體時(shí),石墨烯的過(guò)度分散會(huì)阻礙導(dǎo)電路徑的形成,導(dǎo)致復(fù)合材料的電導(dǎo)率下降。這種現(xiàn)象通過(guò)圖論分析得到了進(jìn)一步驗(yàn)證,表明過(guò)度分散的石墨烯削弱了石墨烯片層之間的導(dǎo)電邊界連接數(shù)量,限制了其電學(xué)性能的提升,如圖4所示。


  該項(xiàng)研究不僅提出了一種定量表征石墨烯分散狀態(tài)的新方法,還通過(guò)分子動(dòng)力學(xué)模擬全面揭示了石墨烯分散狀態(tài)與復(fù)合材料性能之間的復(fù)雜關(guān)系。通過(guò)優(yōu)化接枝密度和鏈長(zhǎng)等關(guān)鍵參數(shù),研究提供了一種可調(diào)控的設(shè)計(jì)策略,為開(kāi)發(fā)性能優(yōu)異的石墨烯(或其他二維材料)增強(qiáng)聚合物納米復(fù)合材料提供了理論指導(dǎo)。

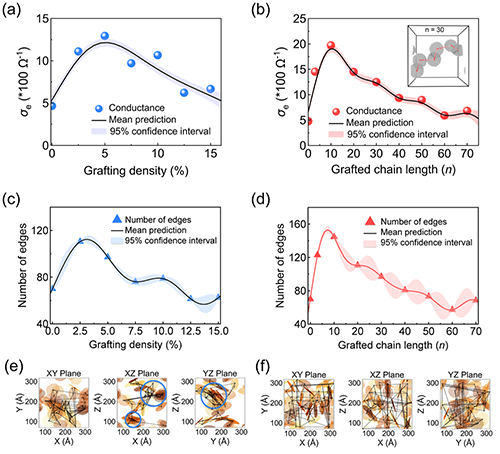

4. ab)電導(dǎo)率隨著PMMA接枝密度和接枝長(zhǎng)度的變化,插圖顯示了n = 30的納米復(fù)合材料的一個(gè)滲透路徑的快照,紅色虛線表示電子傳輸路徑。具有c不同接枝密度和d接枝鏈長(zhǎng)度的石墨烯/p(MMA) 納米復(fù)合材料系統(tǒng)中的導(dǎo)電通路數(shù)目e,f 石墨烯/p(MMA) 納米復(fù)合材料中石墨烯片的滲透網(wǎng)絡(luò),g = 2.5% g = 5.0%。藍(lán)色圓圈表示聚集的導(dǎo)電通路。


  論文的第一作者是達(dá)姆施塔特工業(yè)大學(xué)博士后王洋博士,荷蘭格羅寧根大學(xué)Andrea Giuntoli教授、美國(guó)愛(ài)荷華州立大學(xué)夏文杰教授為論文的共同通訊作者。


  論文信息:

  Yang Wang, Wenjie Xia* and Andrea Giuntoli*, Macromolecules, in press,

  https://doi.org/10.1021/acs.macromol.4c02249

版權(quán)與免責(zé)聲明:中國(guó)聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載,請(qǐng)聯(lián)系郵箱:info@polymer.cn,并請(qǐng)注明出處。
(責(zé)任編輯:xu)
】【打印】【關(guān)閉

誠(chéng)邀關(guān)注高分子科技

更多>>最新資訊
更多>>科教新聞
