由于離子皮膚能夠模仿人體皮膚感應多種外界刺激而在人工智能、柔性機器和可穿戴器件等領域有著廣泛的應用前景。雖然離子皮膚相關的研究工作在近幾年得到了快速發展,但已經報道的離子皮膚的感應性能與人體皮膚仍有巨大的差距。人體皮膚具有自修復及抗疲勞性,能夠?qū)Ω鼘挿秶膲毫袄炀哂徐`敏的感知能力,且這種感知能力能在低溫下實現。在以往的研究工作中,為了獲得高靈敏度的離子皮膚,其制備主要基于柔性的、低模量的易拉伸材料聚合物材料。但是這些離子皮膚往往檢測范圍窄,低溫環境中會變脆,而且容易遭受疲勞和機械損傷。針對這些問題,吉林大學超分子結構與材料國家重點實驗室的孫俊奇教授課題組報道了一種集高機械強度、高回彈性、優異的自修復性、良好抗凍性、高靈敏度及寬檢測范圍于一體的水凝膠離子皮膚傳感器。
他們將鐵離子配位的聚丙烯酸和聚丙烯酰胺在水溶液中進行復合,并收集所得到的聚合物復合物沉淀,壓制成水凝膠材料,最后將水凝膠浸泡于NaCl水溶液中,制備了PAAm/PAA-Fe3+/NaCl水凝膠離子皮膚。NaCl的引入在賦予水凝膠高的離子導電率(~0.72 S/m)的同時,還可以誘導聚合物鏈段收縮形成疏水相區,大大提高了水凝膠的力學強度和彈性。該水凝膠的斷裂強度和楊氏模量分別為~1.18 MPa和~0.33 MPa。斷裂的水凝膠在室溫下(相對濕度為80%-100%)可實現修復,修復效率達90%。同時,該水凝膠還展現出了優異的回彈性和抗疲勞性能。當水凝膠被拉伸到原長的3倍時,撤去外力后在室溫下放置4 min即可恢復至初始狀態。

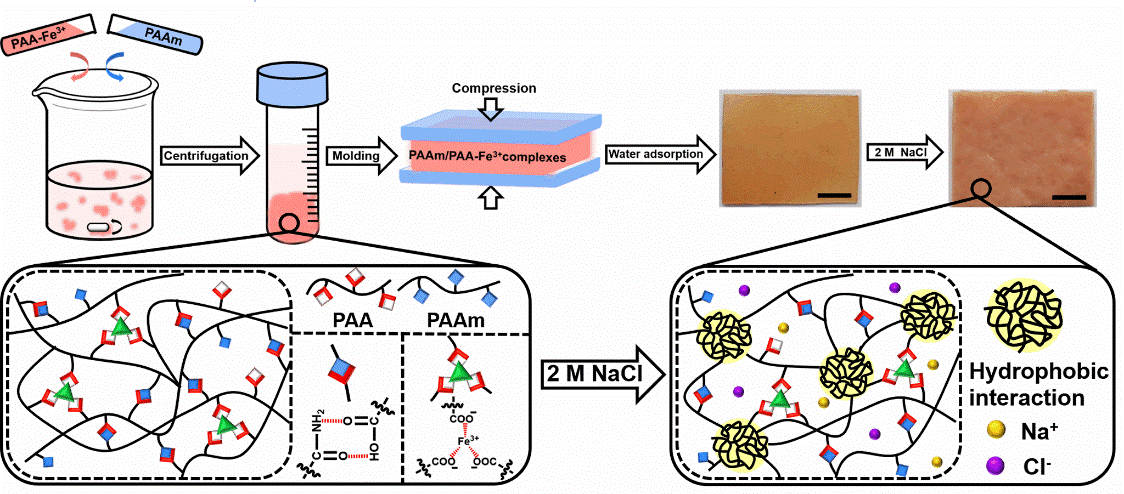

圖1. PAAm/PAA–Fe3+/NaCl離子皮膚的制備過程和結構示意圖。

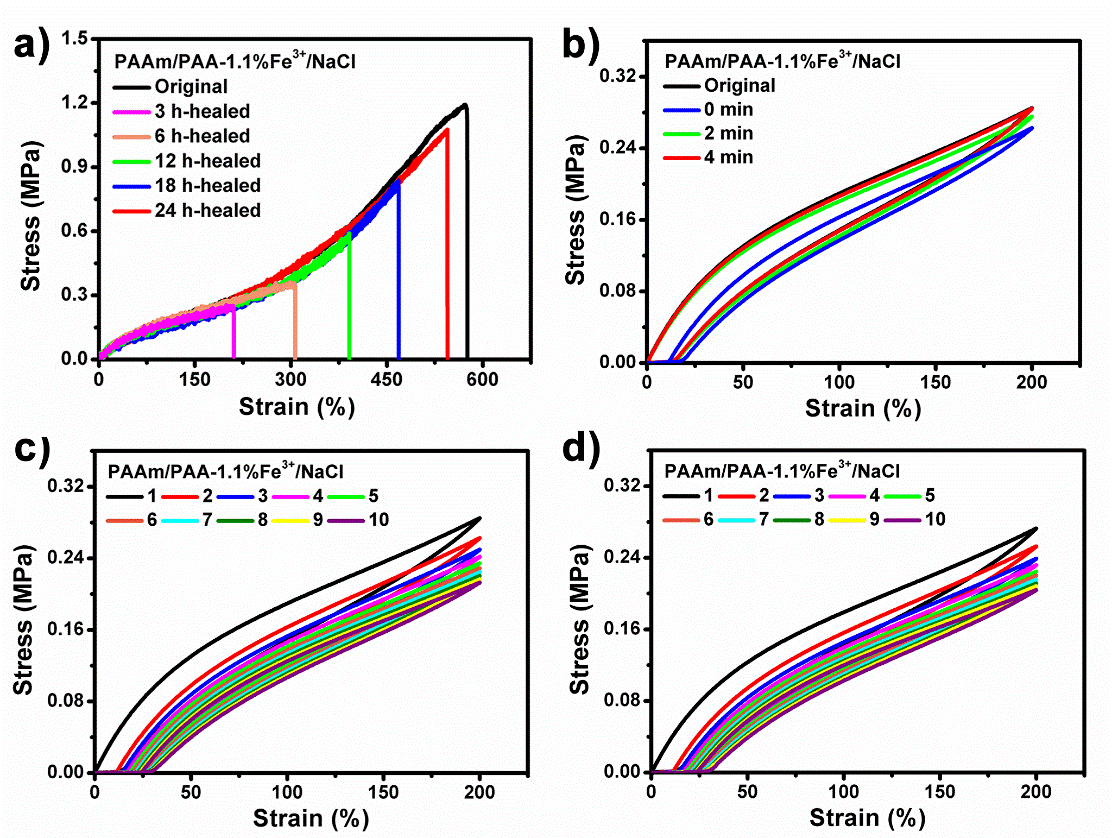

圖2. PAAm/PAA–Fe3+/NaCl離子皮膚的自修復性能、彈性性能和抗疲勞性能(c,d)。
正是由于PAAm/PAA–Fe3+/NaCl水凝優異的力學性能,基于它制備的離子皮膚可以同時擁有高的靈敏度及寬的應變(0.2-500%)和壓力(0.1-10 kPa)檢測范圍。該離子皮膚可實現對人體運動和健康(手指彎折、脈搏等)的監測。更重要的是,PAAm/PAA–Fe3+/NaCl離子皮膚優異的自修復性能使其可以在溫和的條件下修復產生疲勞的離子皮膚和受機械損傷而斷裂的離子皮膚,并恢復其原有的傳感性能。

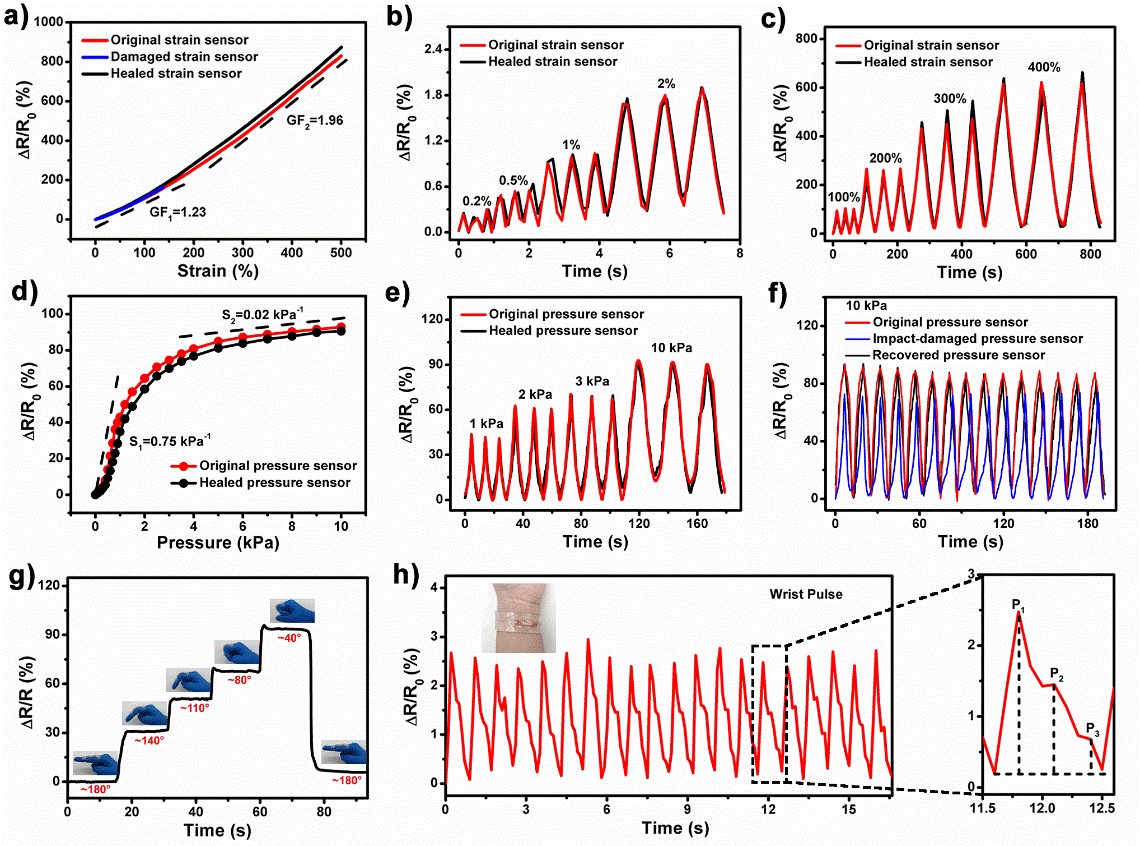

圖3. PAAm/PAA–Fe3+/NaCl離子皮膚的拉伸(a,b,c)和壓力(d,e,f)傳感性能。PAAm/PAA–Fe3+/NaCl離子皮膚作為可穿戴傳感器對手指彎折和脈搏的監測。
PAAm/PAA–Fe3+/NaCl水凝膠中所負載的NaCl可以有效降低水凝膠中水的凝固點至-25℃,使得離子皮膚具有良好的抗凍性能。離子皮膚在-14℃的測試條件下具有良好的柔性和彈性,展現出了穩定可靠的拉伸和壓力傳感性能。離子皮膚的抗凍性能使它在寒冷的環境下仍然具有可靠的傳感性能,拓展了其應用范圍。

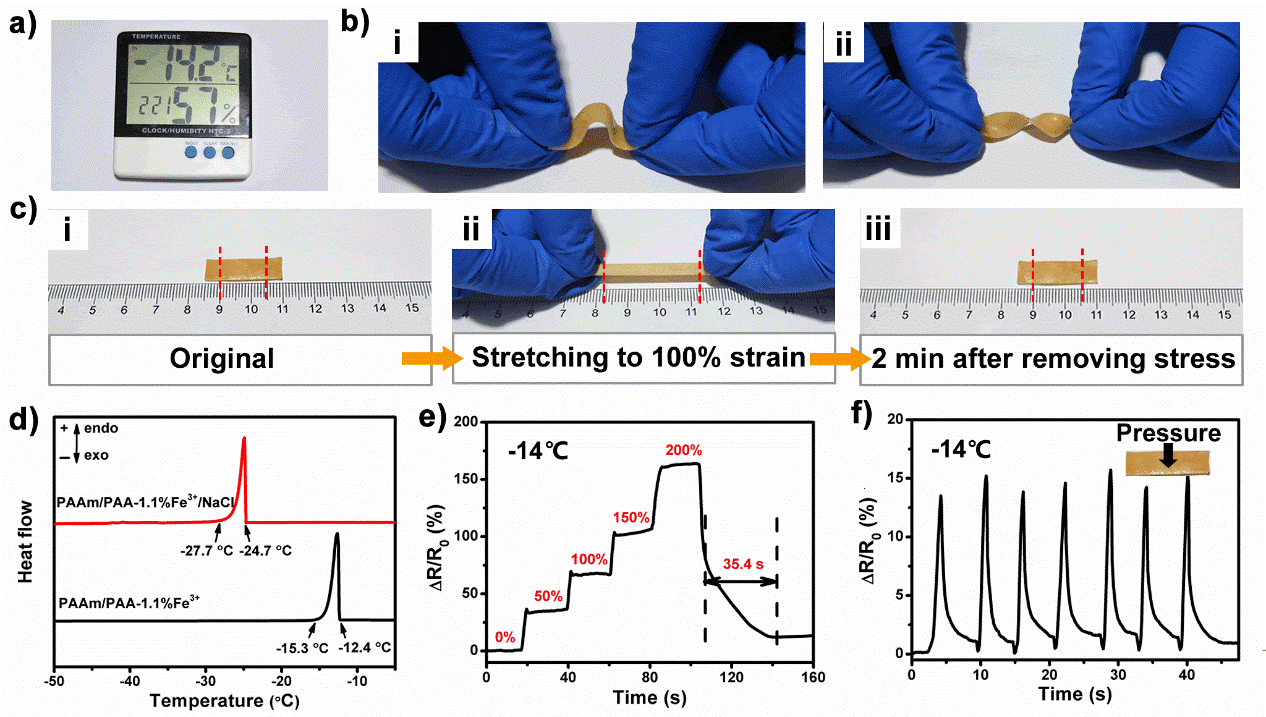

圖4. PAAm/PAA–Fe3+/NaCl離子皮膚的抗凍性質。(a,b,c)離子皮膚在-14°C下的柔性及彈性展示。離子皮膚的DSC曲線及離子皮膚在-14°C環境下的拉伸和壓力傳感性能。
PAAm/PAA-Fe3+/NaCl離子皮膚是目前報道的少數能同時具有優異的自修復性能、良好的抗凍性和高靈敏度及寬檢測范圍的離子皮膚。該研究工作為制備具有良好傳感性能和長工作壽命的離子皮膚傳感器提供了一種有效的方法。
以上相關成果發表在Journal of Materials Chemistry A(DOI: 10.1039/c9ta13213a)。論文的第一作者為吉林大學博士生李思衡,通訊作者為吉林大學孫俊奇教授。
論文鏈接:https://pubs.rsc.org/en/content/articlelanding/2020/ta/c9ta13213a/unauth#!divAbstract
