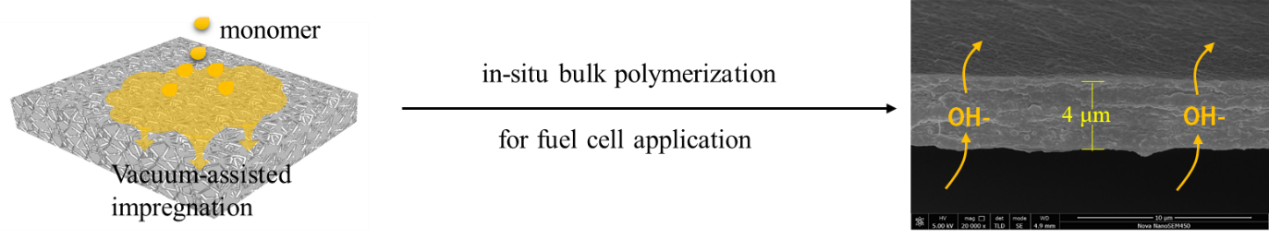

圖1 原位聚合4μm UHMWPE支撐復(fù)合陰離子交換膜
近期，重慶大學(xué)化學(xué)化工學(xué)院魏子棟教授團隊基于超高分子量聚乙烯（UHMWPE）多孔薄膜，采用真空輔助原位本體聚合，制備了一種超。ǖ椭4 μm）、超強（>150 MPa）的復(fù)合陰離子交換膜（圖1）。該工作是團隊針對燃料電池高性能陰離子交換膜的最新進展之一。對于燃料電池，離子交換膜應(yīng)盡可能薄，以降低歐姆內(nèi)阻。但隨著膜厚度降低，其機械性能往往無法得到保證，并且存在氣體（H2和O2）滲透的巨大風(fēng)險。而復(fù)合膜是應(yīng)對以上挑戰(zhàn)的一種有效策略。該工作采用真空輔助原位本體聚合方法，將聚電解質(zhì)致密地填充UHMWPE多孔薄膜孔道，保證了足夠低的氫氣滲透率（圖2a），避免在燃料電池工作中出現(xiàn)燃料交叉的風(fēng)險。同時，制備的復(fù)合陰離子交換膜繼承了UHMWPE膜的超高機械強度，實現(xiàn)了陰離子交換膜（濕膜）在4μm超薄厚度下，仍具有超過150 MPa機械強度的突破。此外，該超薄復(fù)合陰離子交換膜具有極低的吸水溶脹、高電導(dǎo)率和良好的化學(xué)穩(wěn)定性，將其應(yīng)用于H2-O2和H2-Air (CO2-free)堿性燃料電池中，分別展現(xiàn)出1014 mW cm-2 and 534 mW cm-2的峰值功率密度以及較好的燃料電池工況穩(wěn)定性（圖3）。

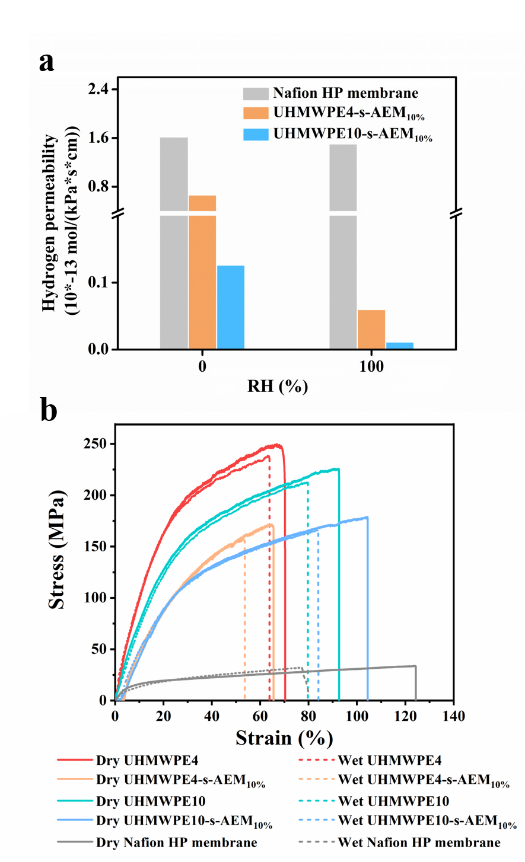

圖2 復(fù)合膜的氫氣滲透率和機械性能

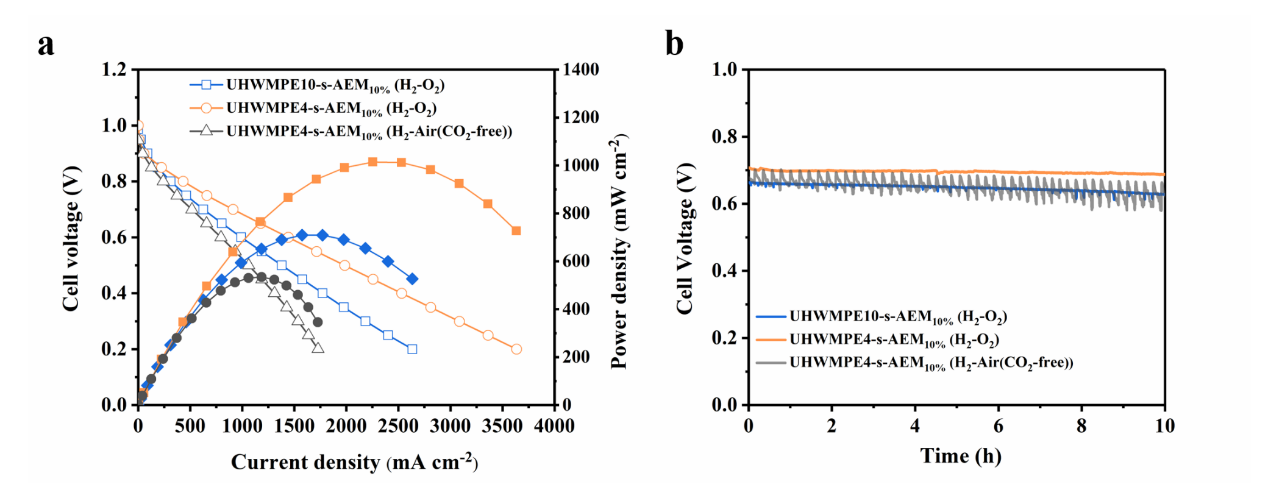

圖3 燃料電池性能
該工作以“Ultrathin and Super Strong UHMWPE Supported Composite Anion Exchange Membranes with Outstanding Fuel Cells Performance”為題發(fā)表在《Small》上（Small 2022, 2105499）。文章第一作者是重慶大學(xué)化學(xué)化工學(xué)院博士生袁偉，通訊作者為重慶大學(xué)化學(xué)化工學(xué)院王建川副教授和魏子棟教授。該研究得到國家重點研發(fā)計劃和國家自然科學(xué)基金委的支持。
原文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/smll.202105499
- 長春工大王哲教授團隊 Macromolecules：局部三維聚合物骨架與自組裝陽離子協(xié)同構(gòu)建新型陰離子交換膜 2024-10-07
- 中科院長春應(yīng)化所李宏飛團隊/貴州大學(xué)李云琦團隊：自動化人工智能技術(shù)高效設(shè)計聚合物膜材料 2023-12-17
- 中國科大徐銅文教授和楊正金教授《Macromolecules》綜述：聚合物電解質(zhì)膜當(dāng)前的挑戰(zhàn)與展望 2022-05-12
- 華南理工大學(xué)殷盼超團隊 Angew：基于金屬氧簇-聚合物的高功率密度氫燃料電池?zé)o氟質(zhì)子交換膜 2024-01-26
- 過程工程所莊永兵等Macromolecules：聚酰亞胺材料用作無濕度環(huán)境寬溫域范圍（30-160°C）運行的燃料電池質(zhì)子交換膜 2023-06-02
- 上海交大張永明教授、劉烽教授團隊《Sci. Adv.》：具有“溪流-水庫”通道的質(zhì)子交換膜實現(xiàn)高溫低濕下高功率密度燃料電池 2023-05-25
- 南京大學(xué)李承輝/王曉亮教授團隊 Small：基于La3+配合物交聯(lián)的高彈性聚氨酯的超薄柔性電子器件 2025-04-08
