近日，上？萍即髮W(xué)物質(zhì)科學(xué)與技術(shù)學(xué)院凌盛杰課題組和合作者以蠶絲蛋白為原料，將尺寸和數(shù)量受限的絲蛋白納米晶體（β-折疊納米晶）與分子無規(guī)纏繞結(jié)構(gòu)的蠶絲蛋白離子導(dǎo)體（Silk Fibroin Ionotronics, SFI）相結(jié)合，制備出一種具有“焊接-纏結(jié)”網(wǎng)絡(luò)結(jié)構(gòu)的蠶絲蛋白基離子彈性體材料（Silk Fibroin Ionoelastomer, SFIE）。該工作中所介紹的制備方法巧妙地解決了絲蛋白基彈性材料在常用誘導(dǎo)結(jié)晶條件下易產(chǎn)生過量β-折疊結(jié)構(gòu)而導(dǎo)致材料變硬的問題，顯著提高了這類絲蛋白離子導(dǎo)體材料的拉伸性及彈性。SFIE表現(xiàn)出優(yōu)秀的彈性和導(dǎo)電性，易于加工且生物相容性好，在機(jī)械傳感、智慧感知等人機(jī)界面、柔性功能器件領(lǐng)域具有應(yīng)用前景。

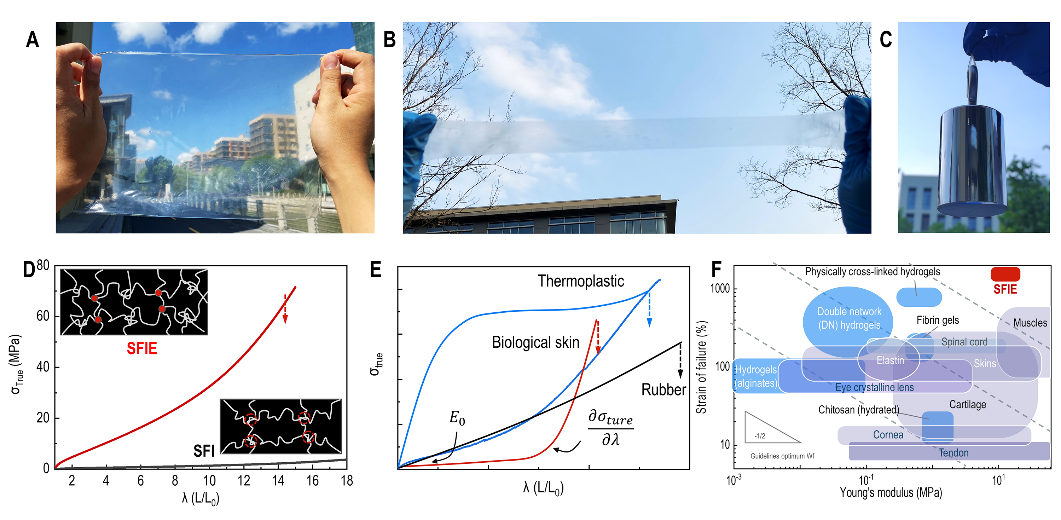

具體制備方法如下：將蠶絲蛋白/甲酸/氯化鋰混合溶液流延成膜，揮發(fā)甲酸得到分子糾纏的SFI；再將SFI放置于高濕度（85%RH）環(huán)境下，誘導(dǎo)絲素蛋白緩慢、受控結(jié)晶得到SFIE。密集的纏結(jié)可以沿絲蛋白鏈長度方向在相鄰鏈之間傳遞張力，同時(shí)，稀疏的β-折疊納米晶可以作為“焊接點(diǎn)”，防止絲蛋白鏈解開。這種“焊接-纏結(jié)”網(wǎng)絡(luò)使得SFIE同時(shí)具有高拉伸性和低滯后性。（圖1）。值得注意的是，在高濕環(huán)境下通過吸濕誘導(dǎo)結(jié)晶的方法，可以避免由溶劑誘導(dǎo)結(jié)晶導(dǎo)致的鹽離子浸出或熱誘導(dǎo)結(jié)晶導(dǎo)致的材料內(nèi)部水分布不均勻等問題。

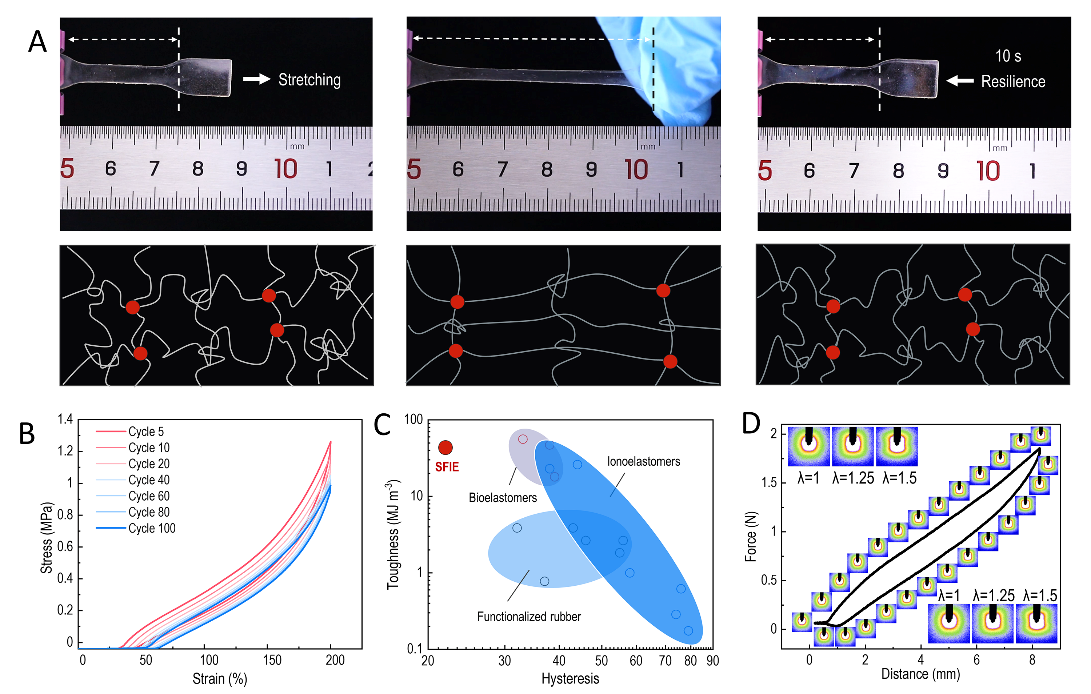

圖4 SFIE的彈性展示及表征
該工作以“Dual Physically Crosslinked Silk Fibroin Ionoelastomer with Ultrahigh Stretchability and Low Hysteresis”為題發(fā)表在《Chemistry of Materials》上。該研究得到國家自然科學(xué)基金，上海科技大學(xué)啟動(dòng)資金與上？萍即髮W(xué)雙一流創(chuàng)新基金的支持。
原文鏈接：https://pubs.acs.org/doi/10.1021/acs.chemmater.2c03536
- 哈佛大學(xué)鎖志剛教授團(tuán)隊(duì) Nat. Commun.：彈且韌的物理結(jié)構(gòu)域交聯(lián)超長鏈水凝膠 2025-05-23
- 南京大學(xué)李承輝/王曉亮教授團(tuán)隊(duì) Small：基于La3+配合物交聯(lián)的高彈性聚氨酯的超薄柔性電子器件 2025-04-08
- 北師大汪輝亮教授課題組 AFM：基于部分水解聚丙烯腈制備具有形狀記憶效應(yīng)和超高彈性模量的非芳香室溫磷光水凝膠 2025-04-08
- 塔夫茨大學(xué)David Kaplan 院士/Chunmei Li 教授團(tuán)隊(duì) Nat. Commun.：基于蠶絲蛋白的生物活性塑料 2025-01-05
- 上科大凌盛杰教授課題組 Adv. Mater.：強(qiáng)韌、可回收、可降解絲蛋白離子導(dǎo)體助力柔性智能觸摸屏應(yīng)用 2024-12-12
- 蘇大李剛教授、美國Tufts大學(xué)Ying Chen教授/David Kaplan院士合作 AFM：人工培養(yǎng)肉 - 食品行業(yè)的可持續(xù)解決方案 2024-11-12
- 深圳大學(xué)黃妍斐 EES：偶極缺陷使PVDF晶體變成離子導(dǎo)體以提升室溫離子電導(dǎo)率 2024-11-07
