浙理工左彪教授課題組 Macromolecules：熵應(yīng)力作用下玻璃態(tài)高分子的松弛行為
2023-07-29 來源：高分子科技

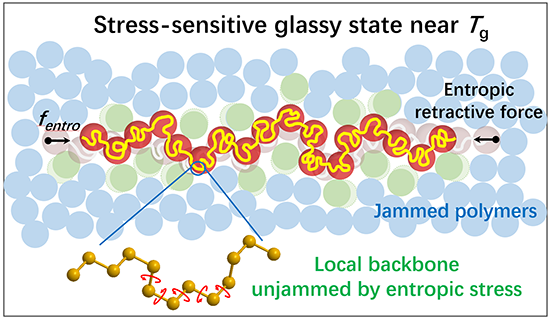

高分子材料是典型的非平衡態(tài)體系。成型過程中，加工外場的作用使高分子鏈構(gòu)象偏離無擾“無規(guī)-線團(tuán)”平衡態(tài)結(jié)構(gòu)，導(dǎo)致構(gòu)象熵減。辉陟卦鲵(qū)動下產(chǎn)生使鏈回縮的熵力，進(jìn)而在材料內(nèi)部產(chǎn)生應(yīng)力。熵應(yīng)力改變高分子動力學(xué)和力學(xué)性能，是導(dǎo)致高分子材料熱收縮和結(jié)構(gòu)不穩(wěn)定的主要原因之一。揭示熵應(yīng)力對高分子動力學(xué)的影響有助于我們深入理解玻璃態(tài)高分子非平衡態(tài)動力學(xué)的微觀機(jī)制，對高性能高分子材料加工、設(shè)計(jì)及應(yīng)用有重要意義。

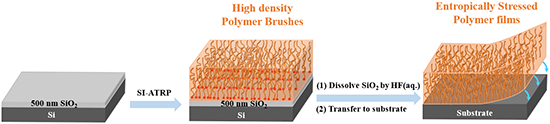

圖1. 制備純熵應(yīng)力高分子薄膜的思路；

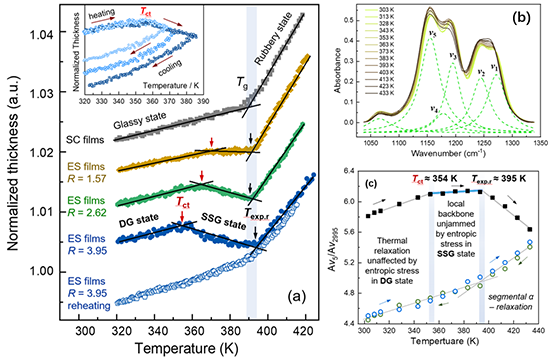

圖2. (a) PMMA旋涂薄膜和純熵應(yīng)力薄膜的熱膨脹曲線；(b) 熵應(yīng)力薄膜紅外光譜隨溫度的變化；(c) 熵應(yīng)力薄膜紅外光譜中ν5和ν2995強(qiáng)度之比（Aν5/Aν2995）隨溫度的變化。
論文鏈接：https://pubs.acs.org/doi/full/10.1021/acs.macromol.3c01005
版權(quán)與免責(zé)聲明：中國聚合物網(wǎng)原創(chuàng)文章。刊物或媒體如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責(zé)任編輯：xu）
相關(guān)新聞
- 寧波大學(xué)連增菊團(tuán)隊(duì)、北航齊栓虎團(tuán)隊(duì)《Macromolecules》：末端納米粒子尺寸對吸附單鏈在高分子刷內(nèi)響應(yīng)相行為的影響 2022-09-20
- 德州理工大學(xué)梁紅軍教授課題組《Nat. Commun.》：殺菌而不損傷動物細(xì)胞的親水納米粒子揭示了納米結(jié)構(gòu)的抗生素角色 2022-01-15
- 長春應(yīng)化所殷敬華/欒世方課題組《Prog. Polym. Sci.》綜述:層狀高分子刷設(shè)計(jì)及其生物醫(yī)學(xué)應(yīng)用研究新進(jìn)展 2021-06-03
- 南京大學(xué)胡文兵教授課題組 Polymer：高分子薄膜成型的應(yīng)力松弛調(diào)控機(jī)制 2025-05-25
- 浙理工左彪教授課題組《Prog. Polym. Sci.》綜述：表界面對玻璃態(tài)高分子超薄膜結(jié)晶的影響 2023-07-09
- 鄭州大學(xué)王建峰/王萬杰 ACS Nano：具有珊瑚狀多層次結(jié)構(gòu)的雙模式輻射制冷/加熱多孔聚合物薄膜 2023-01-17
- 浙理工王新平教授團(tuán)隊(duì)徐健荃 PNAS：非平衡效應(yīng)對玻璃態(tài)高分子表面鏈段運(yùn)動能力梯度的影響 2024-10-08
