80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

搜索：
四川大學王玉忠院士團隊《Macromolecules》封面：同時實現(xiàn)PET的促結(jié)晶與增韌改性
2023-11-24  來源：高分子科技

  聚對苯二甲酸乙二醇酯（簡稱PET或聚酯）是我國單一品種產(chǎn)量最大的高分子材料，因其優(yōu)異的耐熱性、電絕緣性、耐化學腐蝕等性能，廣泛應(yīng)用于纖維、薄膜和瓶片領(lǐng)域。但是PET主鏈剛性較大，鏈段運動遲緩，導致其結(jié)晶速度緩慢、成型時間長且加工模溫高，同時PET的沖擊強度較低，極大地限制了其在工程塑料領(lǐng)域的應(yīng)用。目前研究主要集中在單一改善結(jié)晶性能或提高韌性，如何同時實現(xiàn)PET的促結(jié)晶與增韌改性仍是亟待突破的難題。


  四川大學王玉忠院士團隊在PET的功能化與高性能化方面已開展了三十多年的研究，研發(fā)了阻燃不熔滴、抗紫外、抗菌、高強高韌等一系列的PET聚酯新材料，在行業(yè)內(nèi)具有廣泛的產(chǎn)學研合作基礎(chǔ)。近期，他們提出了通過化學共聚“雜呋喃單元”實現(xiàn)PET結(jié)晶性能與韌性同時改善的新策略。一方面，呋喃在結(jié)構(gòu)上與苯環(huán)類似，都屬于共軛結(jié)構(gòu)且鍵長相近。因此，將呋喃單元引入PET聚酯鏈后，共聚酯的規(guī)整性和對稱性保持較好，且由于呋喃比苯環(huán)具有更小的空間體積，使得共聚酯鏈的均方末端距減小，柔韌性增加。因此，呋喃作為共聚酯鏈中的“雜單元”，起到均相成核作用并加速晶體生長速率。與PET相比，共聚酯的結(jié)晶誘導時間更短，過冷度更低，結(jié)晶速率更快，結(jié)晶度更高。另一方面，呋喃單元同時調(diào)節(jié)PET共聚酯的一級化學結(jié)構(gòu)、二級鏈構(gòu)象和三級聚集態(tài)結(jié)構(gòu)，使得共聚酯自發(fā)形成了長程有序的“葉脈”狀結(jié)晶，進而提高了共聚酯的沖擊韌性。僅需0.99 mol%的呋喃含量，PET共聚酯的結(jié)晶速率提高了1.8倍且沖擊強度增加了4倍，表明這種基于源頭化學結(jié)構(gòu)設(shè)計的聚合物改性的超高效率。

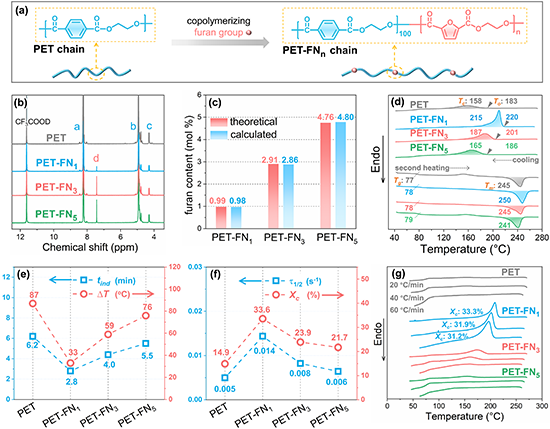

圖1. 含呋喃單元共聚酯的化學結(jié)構(gòu)與結(jié)晶性能


圖2. PET和共聚酯的力學性能與晶體形貌

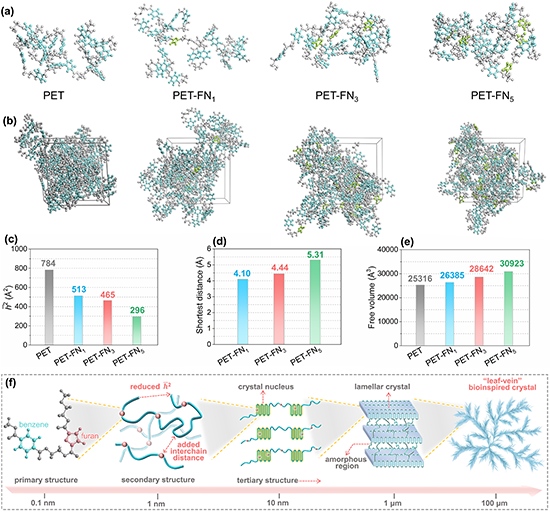

圖3. 共聚酯的促結(jié)晶及增韌機理研究


圖4 該工作的《Macromolecules》封面


  該工作以“Hetero-Furan Unit” Drives a Spontaneous Leaf-Vein Bioinspired Multiscale Design for Ultra-Robust, Lightweight, and Recyclable Polymers為題發(fā)表在《Macromolecules》（2023, 56, 8823-8833），并被遴選為當期的封面。第一作者為四川大學環(huán)保型高分子材料國家地方聯(lián)合工程實驗室的碩士研究生張鵬，通訊作者為陳琳研究員和王玉忠院士。相關(guān)研究工作得到國家重點研發(fā)計劃（2021YFB3700203）和111計劃（B20001）等資助。


  原文鏈接：https://doi.org/10.1021/acs.macromol.3c01054

版權(quán)與免責聲明：中國聚合物網(wǎng)原創(chuàng)文章？锘蛎襟w如需轉(zhuǎn)載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
【大 中 小】【打印】【關(guān)閉】

誠邀關(guān)注高分子科技

更多>>最新資訊
更多>>科教新聞
