80电影天堂网,少妇高潮一区二区三区99,jαpαnesehd熟女熟妇伦,无码人妻精品一区二区蜜桃网站

  用于可穿戴光電設(shè)備的智能材料已經(jīng)吸引了大量的研究關(guān)注，柔性可拉伸的白光發(fā)射彈性體（WLEEs）在新一代照明、顯示和光電器件中發(fā)揮了重要作用。傳統(tǒng)WLEEs的構(gòu)筑一般有兩種途徑，一是在合成具有多種發(fā)光基團(tuán)的白光分子，二是通過多種熒光分子的耦合實(shí)現(xiàn)白光發(fā)射。相比白光分子的合成，互補(bǔ)色熒光分子的高效耦合具有成本低、易于大規(guī)模制備的優(yōu)勢，但是如何克服分子間的熒光共振能量轉(zhuǎn)移（FRET）和聚集誘導(dǎo)猝滅（ACQ）實(shí)現(xiàn)高效發(fā)光，獲得多功能的WLEEs仍是一項(xiàng)巨大挑戰(zhàn)。

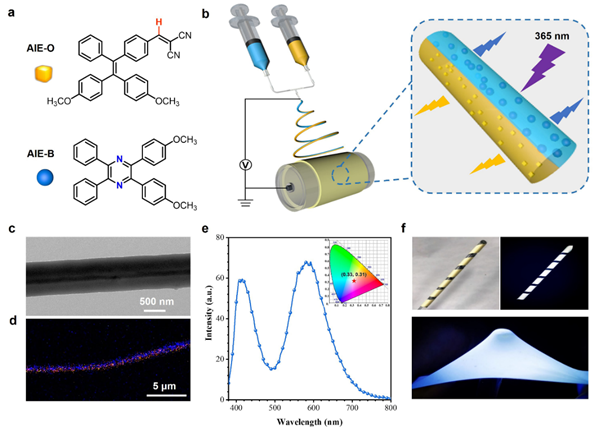

圖1 可拉伸白光納米纖維膜的制備與熒光性能表征

  如圖1所示，合成了具有不同熒光顏色和刺激響應(yīng)功能的AIEgens，通過并排靜電紡絲將其封裝在TPU納米纖維兩側(cè)制備了Janus結(jié)構(gòu)的可拉伸納米纖維。作者通過TEM和CLSM的熒光性質(zhì)對Janus-NFs的微結(jié)構(gòu)進(jìn)行了驗(yàn)證，Janus結(jié)構(gòu)有效地實(shí)現(xiàn)了兩種熒光分子的空間隔離，從而限制FRET實(shí)現(xiàn)高效熒光發(fā)射。當(dāng)藍(lán)橙AIEgens的摻雜比例為3:1時，Janus-NFs實(shí)現(xiàn)了高效穩(wěn)定的白光發(fā)射。同時展示出了良好地柔韌性與可拉伸性，能夠滿足柔性可穿戴材料的復(fù)雜形變。

圖2. 白光納米纖維膜的拉伸變色響應(yīng)與氣體變色響應(yīng)

  Janus-NFs在制備過程中通過調(diào)節(jié)紡絲環(huán)境的參數(shù)可以實(shí)現(xiàn)對溶劑揮發(fā)速率的調(diào)控，可以實(shí)現(xiàn)納米纖維的溶并形成物理交聯(lián)點(diǎn)，物理交聯(lián)點(diǎn)在納米纖維網(wǎng)絡(luò)中能夠起到限制納米纖維滑移傳遞應(yīng)力的作用，從而提高納米纖維膜的拉伸性能，因此Janus-NFs展現(xiàn)出接近7 MPa的拉伸強(qiáng)度。在應(yīng)力作用下Janus-NFs的微結(jié)構(gòu)會發(fā)生形變從而影響FRET 過程，其熒光性質(zhì)發(fā)生變化，表現(xiàn)出一定的應(yīng)力刺激響應(yīng)行為，同時可以通過熒光性質(zhì)的變化可以實(shí)現(xiàn)應(yīng)力作用下聚集微環(huán)境的表征。同時，Janus-NFs中的AIEgens具有不同的功能基團(tuán)，在檢測到氨氣或鹽酸時能夠產(chǎn)生不同的變色行為。在氨氣環(huán)境中隨著時間延長，Janus-NFs從白光變?yōu)樗{(lán)色，展現(xiàn)出不可逆的變色響應(yīng)。而Janus-NFS遇到HCl氣體時會從白光發(fā)射逐漸變綠，并且具有快速響應(yīng)與回復(fù)的特性，具有良好的靈敏度與穩(wěn)定性。最后作者展示了該可拉伸白光Janus-NFs在LED傳感、雙重防偽與可穿戴智能織物方面的應(yīng)用。

  全文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/smll.202201117

  聲明：僅代表作者個人觀點(diǎn)，作者水平有限，如有不科學(xué)之處，請?jiān)谙路搅粞灾刚?/span>
